J30J连接器命名规则详解：从型号编码看航空电连接器的标准与逻辑

在航空、航天或高端工业设备的图纸和物料清单(BOM)里，你肯定见过“J30J”开头的连接器型号。乍一看，这像一串随机的字母数字组合，让人有点摸不着头脑。对于采购或维修来说，拿错一个型号可能就是个大麻烦。其实，这串代码背后是一套严谨的工业“密码”，是理解这类连接器身份和功能的钥匙。今天，我们就来当一回“解码员”，把J30J连接器的命名规则彻底搞清楚。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、基石认知：J30J连接器的出身与定位

首先需要明确，J30J是一个连接器系列的总称，它隶属于国产矩形电连接器大家族。这类连接器主要遵循的是中国的国家军用标准(GJB)或相关行业标准，广泛应用于对可靠性、耐环境性要求极高的场合，比如机载设备、导弹系统、地面指挥所等。

它的核心特点是：矩形金属外壳、卡口式快速连接锁紧机构(通常旋转约60°即可锁紧/分离)、高密度接触件布局以及优异的电磁屏蔽性能。在国产化装备和系统中，J30J系列扮演着至关重要的角色。

^{二、规则拆解：型号字符串的“分段破译”}

一个完整的J30J连接器型号，通常由“基本型号”和“规格后缀”两大部分组成，格式类似于“J30J-XXYZ”。我们来逐段分析：

1.系列标识：“J30J”

第一个“J”

代表矩形电连接器，这是中国电连接器型号命名中的一个常见前缀，用于指代外形为矩形的系列。

“30”

通常代表该系列连接器的某个特定外壳号或基本尺寸型号，它定义了连接器外壳的总体轮廓、安装孔距和最大可容纳的接触件数量范围。不同的数字(如J14A，J36J)对应不同尺寸的外壳。

第二个“J”

这个字母尤为重要，它代表连接器的接触件类型。在国军标体系中，“J”通常表示连接器使用的是“J型”接触件，这是一种小圆形、弹性插孔的接触件，以其高可靠性、耐振动和良好的电性能著称。因此，“J30J”可以初步解读为：使用J型接触件的30号矩形连接器。

2.接触件数量与排列：“XX”(如-25,-27,-37)

在“J30J”后面的数字，例如“-25”、“-27”，直接指明了该连接器实际装配的接触件(插针或插孔)总数。

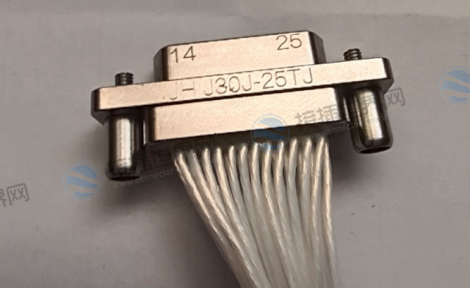

J30J-25：表示装有25个接触件。

J30J-37：表示装有37个接触件。

这个数字是选型时匹配电路数量的直接依据。

3.接触件类型与性别：“Y”(如T,Z,K...)

这个字母定义了接触件的具体形式和性别(公/母)，这是确保插头插座正确配对的关键。

T：通常表示插针(公接触件)。

Z：通常表示插孔(母接触件)。

其他字母如“K”可能代表特殊类型的接触件或组合，例如，一个型号为“J30J-25T”的连接器，就是一个装有25个插针的公头。

4.结构特性与尾附：“Z”(及其他)

最后一个或几个字母，用于描述连接器的特殊结构、安装方式或尾部附件。

常见代号：

Z：常表示连接器带有法兰盘安装方式。

F：可能表示密封或防雨等环境防护特性。

Q：可能表示前装卸接触件(便于现场维修)。

A,B,C...：可能代表外壳上键位或定位销的不同位置，用于防误插。

有时还会用“P”表示插头，“S”表示插座，但T/Z的性别标识更为常用。

三、实战演练：看懂几个具体型号

让我们把规则应用到实例上，加深理解：

1.J30J-25TZ

J30J：使用J型接触件的30号矩形连接器。

-25：总共装有25个接触件。

T：所有接触件为插针(公头)。

Z：采用法兰盘式安装。

解读：这是一个带法兰安装盘的、25针的公头连接器。

2.J30J-27ZK

J30J：同上。

-27：总共装有27个接触件。

Z：所有接触件为插孔(母头)。

K：可能代表具有某种锁紧结构变体或特殊键位(需查具体标准)。

解读：这是一个27孔的母头连接器，具有某种特殊结构。

3.J30J-37T

解读：最简单的形式之一。一个37针的公头连接器，可能采用直接焊接或螺装形式，无特殊安装法兰标注。

为了更直观，我们可以将命名结构归纳如下表：

四、核心规范与使用要点

理解了规则，还需要知道它的来源和运用时的注意事项：

1.遵循的标准：J30J系列的命名和尺寸主要依据《GJB598系列(如GJB598A/B)》或与之等效的行业标准。这是最权威的“语法规则书”。

2.防误插设计：除了型号，连接器外壳上的键位和键槽是物理防误插的关键。型号后缀中的定位代号(如A、B)就与此相关，选型时必须确保插头和插座的键位代码匹配。

3.完整的配对关系：一个电路连接需要一公一母配对使用。例如，一个设备端使用J30J-25TZ(公头)，那么线缆端或对接设备端就应该使用J30J-25Z(母头，假设安装方式不同)或J30J-25ZF等与之匹配的型号。

4.查阅官方资料：对于具体型号的机械尺寸图、电气性能参数(额定电流、电压)、接触件排列图，必须查阅制造商提供的详细产品手册或标准文档，这是工程设计的最终依据。

总而言之，J30J连接器的命名规则，是一套高度标准化、信息密集的编码系统。它把连接器的外形、尺寸、核心接触系统、触点数量、性别以及安装方式这些关键信息，浓缩在短短的几个字符里。掌握了这套“解码”方法，你就能从一串看似枯燥的型号中，迅速在脑海里构建出这个连接器的基本样貌和功能特性。

无论是进行设备设计时的选型，还是维护维修时的备件采购，理解这套规则都能帮你避免很多张冠李戴的错误，大大提高工作效率。下次再见到“J30J”开头的型号时，希望你能自信地看出它的门道。当然，最稳妥的做法永远是：手边备好一份最新的产品标准手册，让规则和图纸为你提供双保险。
