J30J连接器管脚变黑怎么办?深度解析氧化原因、清洁修复与预防全攻略
从事设备维护，尤其是跟航空、军用或高端工业设备打交道的朋友，估计都见过这一幕：打开设备，拔出那个金贵的J30J连接器，心里咯噔一下——好几根管脚的颜色不对劲，从应有的亮银色或金黄色，变成了暗淡的灰黑甚至焦黑色。这可不是什么好兆头。“管脚变黑”是连接器给你发出的最直接的“健康警告”，它背后往往藏着从信号不稳到彻底失效的风险。今天，咱们就来深挖一下，J30J的管脚为什么会变黑?发现了该怎么处理?以及，最重要的，如何防患于未然?
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
|
J30J连接器知识手册 |
||
|
j30j连接器命名规则 |
j30j连接器详细参数 |
j30j连接器引脚编号顺序 |
|
j30j连接器是几针 |
j30j连接器管脚变黑 |
- |
一、现象与影响：不只是“难看”那么简单
管脚变黑，本质上是管脚金属接触表面发生了化学或物理变化。对于J30J这类采用铜合金基材、表面镀有金、银或锡等贵金属的精密连接器来说，正常的接触面应该是光亮、洁净的。
当管脚颜色转为暗灰、棕黑甚至墨黑色时，这意味着：
1.接触电阻急剧上升
黑色物质通常是导电性很差的金属氧化物或硫化物，它们像一层绝缘薄膜，阻碍电流顺畅通过。
2.信号完整性受损
对于高频信号，不均匀的接触界面会引起信号反射、衰减和噪声增加。
3.温升与恶性循环
接触电阻增大会导致通电时局部发热加剧，而热量又会加速氧化过程，让变黑区域扩大和加深，最终可能造成连接器烧毁或触点熔焊。
4.潜在故障点
它是连接器性能衰退的明显标志，预示着系统可靠性的下降。
二、追根溯源：管脚变黑的四大“元凶”
要解决问题，得先找到原因。J30J管脚变黑，通常逃不出以下这几类情况：
1.电化学腐蚀(氧化/硫化)
氧化：这是最常见的原因。即便有镀金层保护，如果镀层有针孔、磨损或厚度不足，底层金属(如铜、镍)暴露在空气中，会与氧气、水分发生反应，生成黑色的氧化铜或暗色的氧化镍。在潮湿、盐雾(海边)或工业污染(含硫)环境中，这个过程会大大加速。
硫化：环境中存在的硫化物(如硫化氢)会与银镀层反应，生成黑色的硫化银。如果你的J30J采用的是镀银触点(成本较低，导电性好但易硫化)，在特定环境下变黑的概率很高。

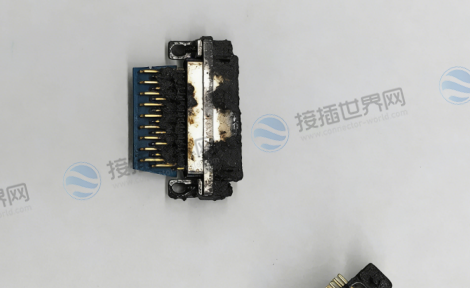

2.电弧烧蚀与积碳
当连接器在带电状态下进行插拔(这是严格禁止的操作!)，或触点接触不良产生微小间隙时，会产生电火花或电弧。
高温电弧会瞬间烧蚀接触点表面的金属，产生微小的熔融和溅射，这些被高温氧化的金属颗粒附着在周围，形成黑色的“积碳”层。这种情况下的变黑，常伴有局部凹凸不平的灼伤痕迹。

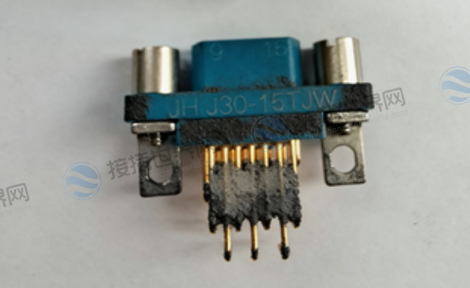

3.微动磨损与“摩擦聚合物”
J30J应用在存在持续振动的环境中时，配对的插针与插孔之间会发生微观尺度的相对运动，称为“微动磨损”。
这种磨损不仅会磨穿表面的镀层，暴露底层金属，其磨损产生的细小金属碎屑在与空气中的有机蒸气(如塑料释放物)接触后，可能生成一种绝缘的、呈暗色的有机金属化合物，即“摩擦聚合物”。
4.污染物诱导的迁移与腐蚀
手指直接触摸管脚留下的汗渍与油脂、助焊剂残留、灰尘中的酸碱成分等污染物，会成为电解质的来源，在通电和潮湿环境下诱发电化学迁移，加速局部腐蚀，形成黑色腐蚀产物。
三、修复处理：如何抢救变黑的管脚?(实操指南)
发现管脚变黑，别急着报废。根据严重程度，可以尝试以下修复步骤。
核心原则：优先采用物理方法，谨慎使用化学溶剂。
| 处理步骤 | 适用情况 | 操作方法 | 注意事项 |
|---|---|---|---|
| 1.初步检查与评估 | 所有情况 | 在放大镜下观察变黑范围、是否起皮、有无物理缺损。判断是表面污染还是深层腐蚀。 | 做好记录，决定修复还是更换。 |
| 2.专用清洁剂清洗 | 轻度氧化、灰尘污染 | 使用电子接点专用复活剂或精密电器清洁剂。喷在无尘布或棉签上，沿管脚方向轻轻擦拭。 | 严禁使用酒精(尤其含水分)、汽油等普通溶剂，可能腐蚀基材或留下残留物。 |
| 3.物理抛光(谨慎操作) | 中度氧化、硫化层 | 使用高品质的橡皮擦(专用于电子触点)或特制纤维抛光棒/带，对发黑处进行非常轻柔的打磨。 | 力道要轻!目标是去除氧化层，绝不能磨损完好的镀金层。抛光后必须用清洁剂清除碎屑。 |
| 4.专业工具修复 | 顽固硫化、烧蚀 | 使用精密触点修整器或液晶屏导电橡胶修复笔(含微研磨颗粒)。 | 这是精细活，需经验和技巧。过度修复会永久性损伤触点。 |
| 5.功能测试 | 修复后 | 使用毫欧表测量接触电阻，与正常管脚对比。或使用带电流负荷的通断测试。 | 确保电阻值稳定且在允许范围内(通常要求<10毫欧)。 |
重要警告：
切勿使用砂纸、刀片等粗暴工具，这会彻底破坏精密的接触表面几何形状和镀层，导致连接器永久性报废。
对于因电弧烧蚀导致材料缺失、变形，或大面积深层腐蚀的管脚，修复价值不大，强烈建议更换整个连接器，以确保系统长期可靠性。
四、长效预防：让管脚保持“本色”
治疗不如预防，对于J30J这类关键连接器，日常维护和正确使用是关键。
1.规范操作：
严禁带电插拔!
插拔时确保对准、插到位，避免因错位或虚接产生电弧。
操作时佩戴指套或使用镊子，绝对避免手指直接接触管脚。
2.优化存储与工作环境：
备用连接器应存放在干燥、密封的防潮箱中，并放入干燥剂。
尽量改善设备整体运行环境的温湿度，避免凝露和腐蚀性气体。
3.科学的维护周期：
对于在重要或恶劣环境下工作的设备，建立定期检查制度。
定期(如每1-2年)使用接触电阻测试仪对关键连接器进行监测，及时发现早期老化。
4.源头选型：
对于高可靠性应用，在采购时即指定更厚的镀金层厚度(如3微英寸以上)，金层能更好地隔绝底层金属与空气。
在含硫环境中，可考虑指定使用镀钯镍或纯金触点，避免使用镀银触点。
总而言之，J30J连接器管脚变黑，绝不是一个可以忽略的“小问题”。它是连接界面发生物理化学劣化的明确信号。从分析腐蚀成因，到掌握正确的清洁抛光手法，再到建立严格的预防性维护体系，每一步都体现了对高可靠性设备“治未病”的工程哲学。
面对变黑的管脚，正确的态度是：科学诊断，谨慎处理，预防为主。毕竟，保证每一个连接点的绝对可靠，才是确保庞大复杂系统稳定运行的真正基石。希望这份从现象到本质的解析，能帮助你下次面对“黑引脚”时，不仅知道“怎么办”，更明白“为什么”，从而做出最专业、最可靠的决策。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
