泰科TE 1735801-1连接器中文手册_现货采购_配套型号指南
泰科1735801-1连接器采用创新结构设计，核心部件使用高导磷青铜材质，配合锡镀层工艺确保稳定导电性。其0.5mm微型接合方柱可精准匹配精细电路需求，支持0.05-0.2mm²线缆端接。产品通过预镀锡处理显著提升抗氧化能力，在-13℉至221℉极端温度下仍保持信号完整性。独特的分离式导线兼容设计简化了布线工序，3A最大电流承载能力满足IEC信号传输标准。该型号特别适用于空间受限的电子设备，如车载传感器、PLC模块和医疗监测仪器，其UL认证品质确保在潮湿、震动等恶劣环境下的可靠连接。
一、1735801-1中文手册
| 分类 | 详情 |
|---|---|

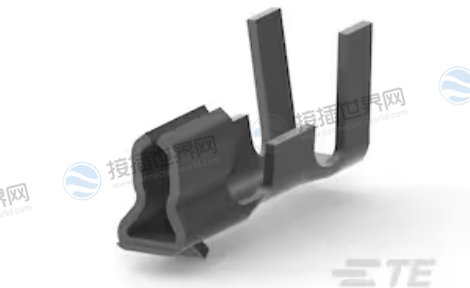

| 产品图 |
 |
| 产品型号 |
|
| 与线缆类型兼容 | 分离式导线 |
| 工作电压 (VAC) | 250 |
| 工作电压 (VDC) | 250 |
| 接合方柱尺寸 | .5 mm [ .019 in ] |
| 端子类型 | 插座 |
| 端子接触部电镀材料 | 锡 (Sn) |
| 导线端子端接区域电镀材料 | 预镀锡 |
| 端子基材 | 磷青铜 |
| 端子额定电流（最大值） (A) | 3 |
| 产品端接到 | 线缆 |
| 线径 (AWG) | 30 – 24 |
| 线径 (mm²) | .05 –.02 |
| 工组温度范围 | -25 – 105 °C [ -13 – 221 °F ] |
| 电路应用 | Signal |
| 采购入口 |
1735801-1现货 |
| 原厂手册 |
1735801-1数据手册.PDF |
二、1735801-1配套型号
配套型号
产品图

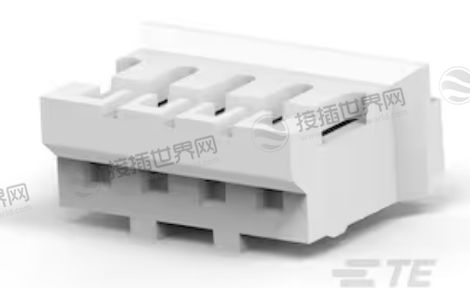

440129-3

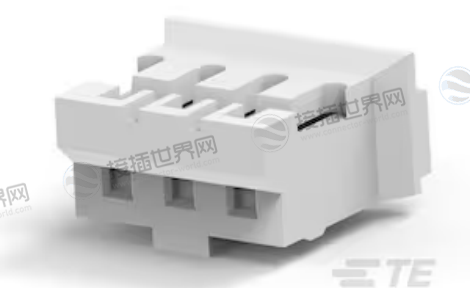

440129-4
更多配套型号
1735801-1配套型号大全
三、1735801-1适用领域
• 汽车电子：ECU控制单元、车载传感器线束
• 工业自动化：PLC控制器I/O端口、仪器仪表接线
• 通讯设备：基站信号模块、光纤终端连接
• 医疗设备：监护仪数据接口、便携式检测仪器
• 消费电子：微型无人机飞控系统、智能穿戴设备
四、1735801-1常见问题与解决方案
▌接触阻抗升高
→ 检查端子镀锡层完整性，使用专用触点清洁剂维护
▌线缆松动脱落
→ 确认线径符合24-30AWG范围，采用压接工具规范操作
▌高温环境连接异常
→ 核实工作温度不超过105℃，必要时增加散热模块
▌微型端子对位困难
→ 使用配套导向夹具，推荐TE Connectivity专用安装工具
▌信号传输干扰
→ 确保屏蔽线缆正确接地，避免与高压线路平行布线
