RS485终端电阻接法详解：位置选择、阻值计算与常见错误排查
在RS485通信网络中终端电阻的接法直接影响信号完整性与传输距离。误接电阻位置、阻值偏差或忽略多分支网络需求，轻则导致数据丢包，重则引发设备损坏，本文从电阻作用原理、接法规范、阻值匹配到实战案例，系统解析“RS485终端电阻的接法”，为工程师提供标准化操作指南，同时推荐高可靠性连接器型号，助力采购人员精准选型。
一、终端电阻的核心作用
1.消除信号反射
当信号传输至总线末端时，阻抗突变会引发反射波，终端电阻(通常120Ω)匹配电缆特性阻抗(120Ω)，吸收反射能量。
案例：某智能电表网络因未接电阻，反射信号导致误码率从0.1%飙升至15%。
2.提升抗干扰能力
电阻可降低高频噪声干扰，尤其在长距离(>500米)或高速率(≥1Mbps)场景中效果显著。
二、终端电阻接法规范与步骤
1.标准接法(总线两端)
操作步骤：
1.确认总线首尾两端设备位置。
2.在首端与末端设备的A+(T+)与B-(T-)引脚间并联120Ω电阻。
3.使用万用表测量总线电阻值(应为60Ω，即两电阻并联值)。
推荐器件：泰科ERJ-6ENF1200V(120Ω±1%，1/4W金属膜电阻)。
2.多分支网络接法
星型拓扑：每个分支末端需单独安装120Ω电阻，主干线两端仍需终端电阻。
树型拓扑：通过RS485集线器(如莫仕BUSway系列)分配电阻，确保各子网独立匹配。
3.特殊场景接法
单设备通信：若仅有两台设备，只需在接收端安装电阻。

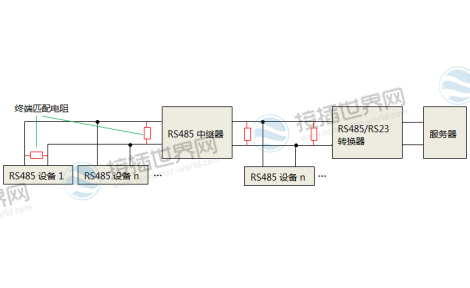

中继器扩展：每段独立总线均需两端电阻，中继器内部通常集成自动匹配功能。
三、阻值计算与硬件选型
1.阻值计算公式
理论值：\( R_t = Z_0 \)(电缆特性阻抗，通常120Ω)。
实测校准：
断开电源，测量总线A+与B-间电阻，调整至60Ω(两端各120Ω并联)。
2.电阻功率选择
功率计算：\( P = V^2 / R \)，假设信号电压5V，\( P = 5^2 / 120 ≈ 0.2W \)，建议选1/4W以上电阻。
高温场景：选用莫仕CR1206系列(120Ω，1/2W，耐温155℃)。
四、常见错误与故障排查
| 故障现象 | 错误原因 | 解决方案 |
|---|---|---|
| 通信时断时续 | 电阻未接或接触不良 | 检查两端电阻并重新焊接 |
| 信号波形畸变 | 阻值偏差(非120Ω) | 更换精密电阻(±1%误差) |
| 设备发热 | 电阻功率不足(<0.25W) | 换用1/2W金属膜电阻 |
| 多分支网络通信失败 | 仅主干两端接电阻 | 各分支末端补装120Ω电阻 |
五、工业级连接器与电阻选型
1.品牌型号推荐
泰科(TE Connectivity)：
MATE-N-LOK系列：集成终端电阻插槽，支持快速更换(适配RS485集线器)。
莫仕(Molex)：
Micro-Fit 3.0：内置120Ω电阻端子，简化布线(适用于紧凑型PLC)。
2.选型核心参数
阻值精度：±1%(保障阻抗匹配)。
耐压等级：≥50V DC(防浪涌冲击)。
温度系数：≤100ppm/℃(适应-40℃~85℃工业环境)。
