RS485传输距离与速率对照表：工业通信选型必备指南
在工业自动化、智能电网等场景中，RS485通信的传输距离与速率是设计网络架构的核心参数。工程师需根据设备分布范围、数据实时性需求，在速率与距离之间权衡取舍，本文结合行业实测数据，详解“RS485传输距离与速率对照表”，解析电缆选型、中继器扩展等关键因素，并推荐适配连接器型号，为采购与实施提供一站式解决方案。
一、RS485传输距离与速率对照表
| 波特率(bps) | 理论最大距离 | 典型应用场景 | 硬件要求 |
|---|---|---|---|
| 1200 | 1800米 | 农田灌溉远程监控 | 22AWG屏蔽双绞线，终端电阻120Ω |
| 9600 | 800米 | 工厂传感器网络 | 抗干扰收发器(如MAX485) |
| 115200 | 400米 | 智能停车场车位检测 | 带光电隔离的RS485模块 |
| 1M | 120米 | 生产线PLC控制 | 低容抗电缆(如Belden 3106A) |
| 10M | 10米 | 机房设备短距离高速通信 | 阻抗匹配PCB布线 |
说明：
数据基于ISO/IEC 8482标准，实际距离受电缆衰减、电磁干扰等因素影响可能缩短20%-40%。

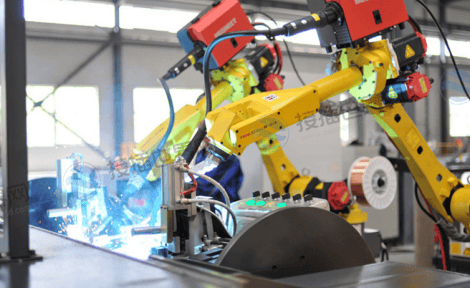

某汽车厂案例：采用9600bps速率连接800米外的焊接机器人，使用泰科M12防水连接器后通信误码率降至0.01%。
二、影响传输距离的四大关键因素
1.信号衰减与线缆选型
推荐线缆：22AWG屏蔽双绞线(特性阻抗120Ω)，长距离场景可选18AWG降低直流电阻。
衰减计算：每千米衰减≤3dB(1MHz时)，若超标需加装中继器。
2.电磁干扰抑制方案
双绞线绞距≤15mm，屏蔽层覆盖率≥85%，单点接地(接主设备端机壳)。
错误案例：某污水处理厂未屏蔽RS485线缆，导致变频器干扰下通信中断，更换屏蔽线后恢复。
3.终端电阻配置规则
总线首尾两端需并联120Ω电阻，消除信号反射。多分支网络需使用集线器(如泰科6GK1500)。
4.收发器驱动能力
选择高驱动强度芯片(如SN65HVD72，驱动32节点)，避免因节点过多导致信号衰减。
三、延长传输距离的实战方案
1.中继器级联扩展
每段≤1200米，最多串联8台中继器，总距离可达9.6公里(波特率≤19200bps)。
推荐型号：莫仕RS485光纤中继器(支持10Mbps，隔离电压2500V)。
2.光纤转换方案
单模光纤传输距离达50公里，需搭配光电转换器(如研华ADAM-4541)。
3.星型拓扑优化
使用RS485集线器构建星型网络，避免总线过长导致的信号畸变。
四、与CAN、RS232的传输性能对比
| 协议 | 最大速率 | 最大距离(典型速率) | 节点容量 |
|---|---|---|---|
| RS485 | 10Mbps | 1200米(100kbps) | 32 - 256节点 |
| CAN | 1Mbps | 1000米(40kbps) | 110节点 |
| RS232 | 115.2kbps | 15米 | 点对点 |
RS485传输距离与速率的科学匹配是工业通信网络稳定运行的基础，接插世界网提供泰科、莫仕等品牌全系列RS485连接器与中继器现货，涵盖防水、抗振型号，并配备专业选型工具与技术支持。
