泰科TE 5-2287908-5 板安装高频信号连接器 现货
泰科电子是全球领先的连接器制造商，产品覆盖汽车、电子等领域。型号5-2287908-5是一款单排一位的线对板射频连接器，阻抗为50Ω，适用于信号传输，工作电压800VAC，频率范围0-6GHz。端子采用金电镀插针设计，外部镀锡，通过通孔焊接方式安装于PCB边缘，主体材料为PA GF，壳体呈叶绿色，尺寸24.5×10×8.4毫米，支持-40°C至105°C宽温范围，兼容SAE/USCAR-17标准，适合工业仪器等应用。
一、5-2287908-5中文手册
| 分类 | 详情 |
|---|---|

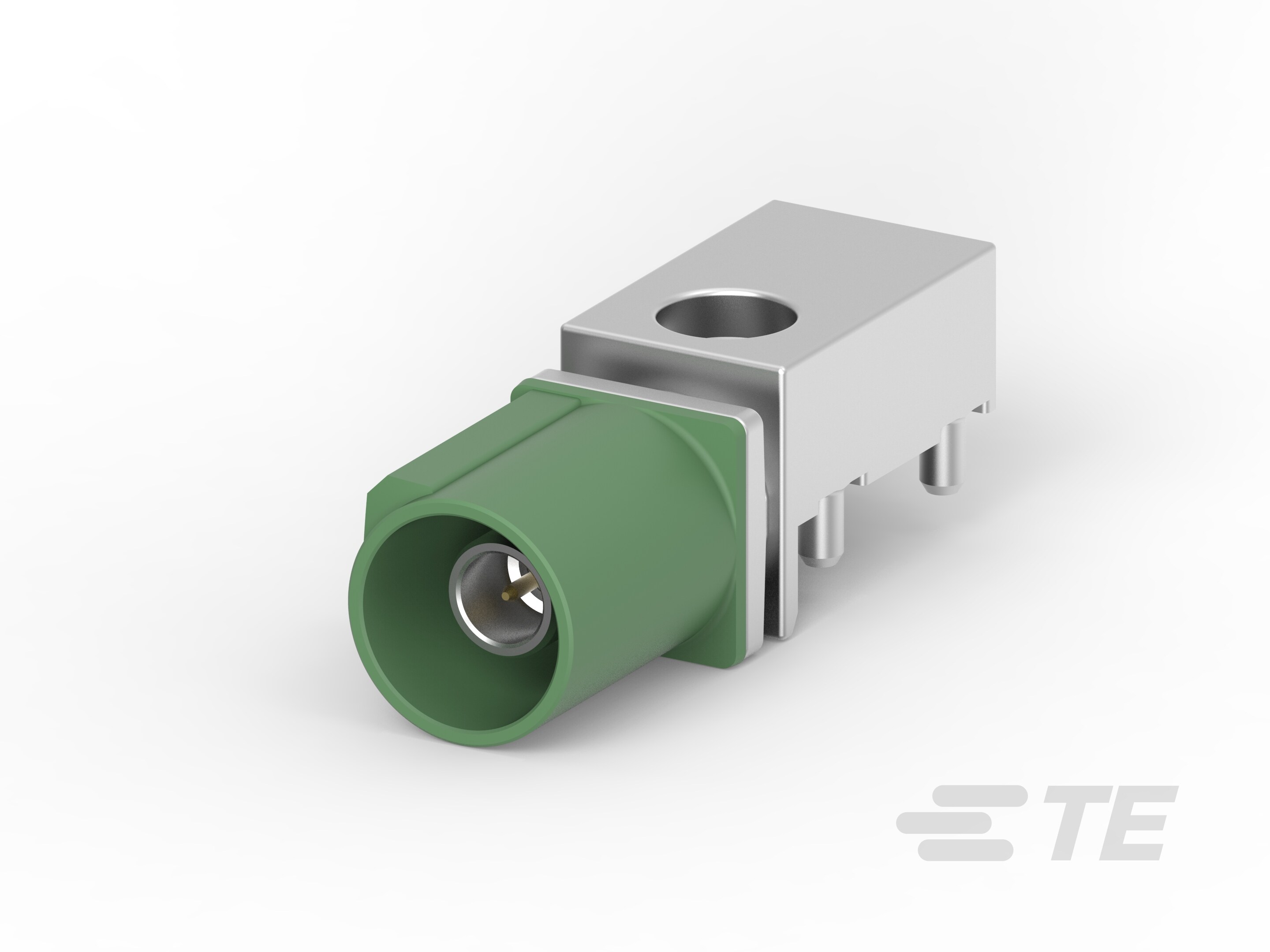

| 产品图 |  |
| 产品型号 | 5-2287908-5 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | E |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 叶绿色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率(GHz) | 0 – 6 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 5-2287908-5现货 |
| 原厂手册 | 5-2287908-5数据手册.PDF |
二、5-2287908-5配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474535-1 | 暂无 |
| 2474533-1 | 暂无 |
| 2272519-5 | 暂无 |
| 更多配套型号查询 | 5-2287908-5配套型号大全（暂无） |
三、5-2287908-5适用领域
泰科5-2287908-5连接器凭借其高频性能、宽温适应性及高工作电压等特性，广泛应用于以下领域：
1. 信号传输与数据通信：50Ω阻抗与0-6GHz工作频率支持高频信号传输，PA GF主体材料保障信号完整性，适用于基站路由器、网络设备等通信系统内部的高带宽数据传输。
2. 工业自动化与控制系统：PCB边缘安装及通孔焊接设计适配工业设备的紧凑布局，-40°C至105°C工作温度范围与800VAC高电压耐受性适应工厂环境的高温、高负荷场景，用于传感器接口和控制电路稳定连接。
3. 汽车电子模块：SAE/USCAR-17兼容标准与键控代码E机制保障车载设备防误插，PCB板安装方式简化ECU或线束接口集成，确保信号传输可靠性。
4. 测试仪器与嵌入式设备：金质端子接触部减少信号损耗，通孔焊接结构提升机械稳定性，适用于精密测量仪器、消费电子内部PCB连接场景，支持低功率信号电路安全运行。
5. 户外及严苛环境应用：PA GF材料的耐候性结合宽温适应范围（-40°C至105°C）应对温度波动，叶绿色壳体便于辨识和维护，用于非密封型能源设备或工业移动装置的信号接口布局。
该连接器通过精准端子对准、高频性能设计及行业标准兼容性，在信号密集场景中实现长期可靠连接。
四、5-2287908-5常见问题与解决方案
1. 端子接触电阻异常
问题：
金镀层端子因压接高度超公差（±0.2~0.5mm）或氧化导致电阻增大，影响1A电流传输稳定性。
方案：
