泰科5-2287908-6是一款单行单位、线到板的印刷电路板（PCB）边缘安装连接器，专为信号传输设计。其插针式端子中心镀金，外部镀锡，确保低阻抗（50Ω）和高频性能（0-6000MHz），支持800V交流电压及1A最大电流。主体采用PA GF材质，电介质为PCT，符合SAE/USCAR-17标准，工作温度范围为-40°C至105°C。尺寸紧凑（24.5mm×10mm×8.4mm），通孔焊接固定，坚果褐色外壳。作为泰科电子高品质产品的一部分，适用于汽车、通信等需高可靠信号连接的场景。

一、5-2287908-6中文手册

分类	详情

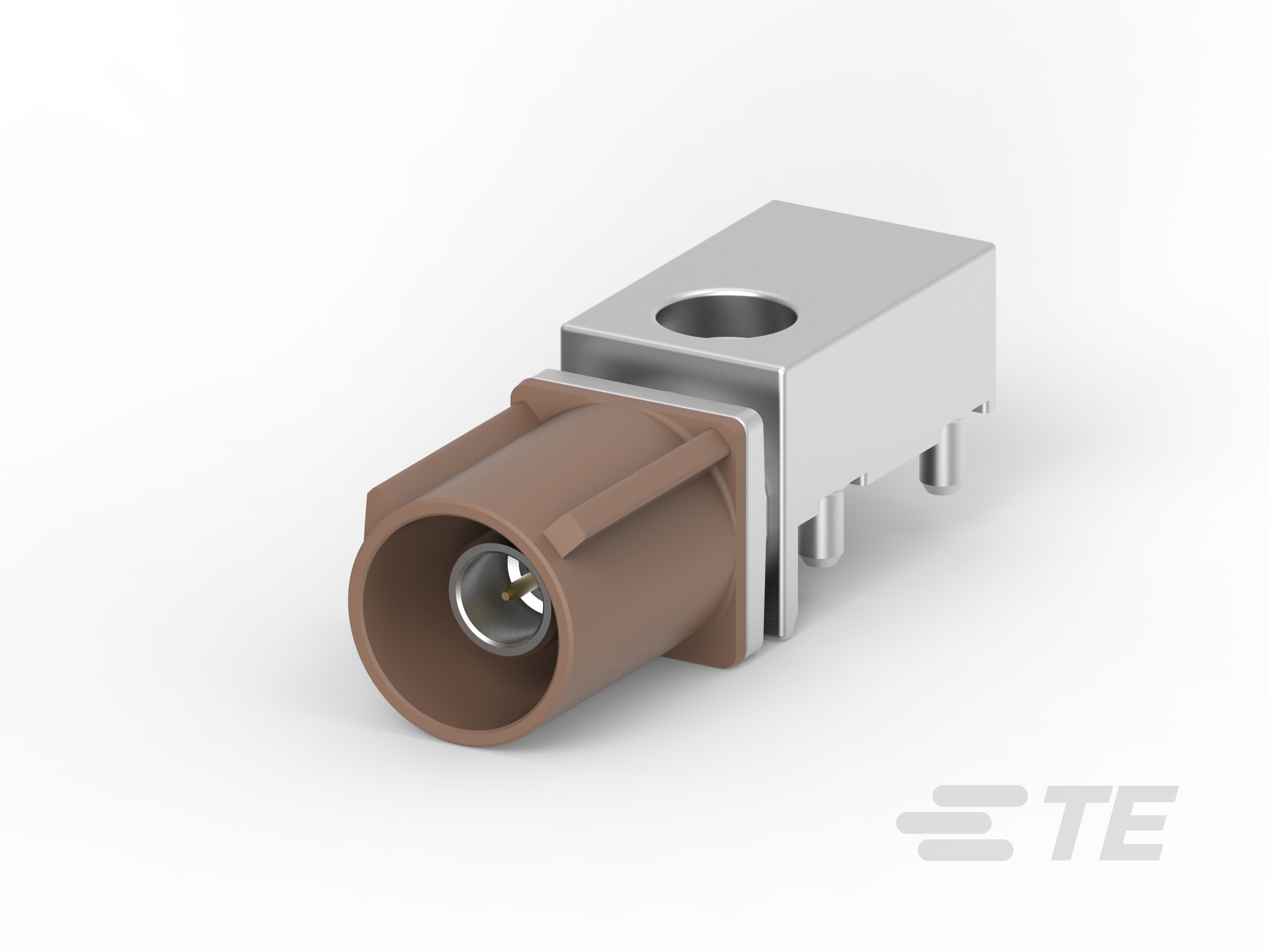

产品图
产品型号	5-2287908-6
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	F
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	坚果褐色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	5-2287908-6现货
原厂手册	5-2287908-6数据手册.PDF

二、5-2287908-6配套型号

三、5-2287908-6适用领域

1. 高频通信设备

50Ω阻抗匹配与0-6000MHz工作频率范围满足5G基站、射频模块等高频信号传输需求，金镀层端子确保信号完整性；

通孔焊接+焊尾固定提供稳定板端连接，适应基站设备内部振动环境。

2. 汽车电子控制单元（ECU）

-40°C至105°C宽温域覆盖发动机舱极端温度，PA GF材质壳体（坚果褐色）耐受油液侵蚀；

1位单行布局（.51mm插针直径）实现紧凑空间内的精确连接，兼容SAE/USCAR-17汽车标准。

3. 工业传感器与控制器

通孔焊接端接方式保障PCB边缘安装的机械强度，适用于振动环境下的传感器信号采集；

105°C耐温能力适配工业自动化设备内部高温区域布线。

4. 精密仪器仪表

1A小电流传输特性满足仪器仪表低功耗信号电路需求，金镀层接触件减少微弱信号损耗；

8.4mm低高度设计优化设备内部空间布局，适用于示波器、测试机柜等精密电子装置。

5. 户外能源监测系统

坚果褐色外壳在户外环境中具备辨识度，-40°C低温启动性能适配太阳能监测模块；

24.5mm紧凑长度支持分布式能源设备的密集电路板布线。

该连接器通过高频阻抗控制、宽温域耐受及汽车级可靠性设计，在信号完整性要求严苛的场景中实现稳定传输，通孔焊接机制进一步强化工业场景下的连接耐久性。

四、5-2287908-6常见问题与解决方案

1. 安装稳定性不足

问题：边缘式PCB安装仅依赖焊尾固定（非卡扣结构），在振动场景下易发生焊点疲劳。

方案：设计PCB时增加安装孔（兼容M2螺钉），通过辅助机械固定分散应力；或采用板边支撑架提升整体结构强度。

2. 密封防护局限

问题：非密封型设计（资料标注"可密封：否"），在湿度>80%RH或粉尘环境中易致内部污染。

方案：若存在密封需求，建议外涂三防漆（UL94 V-0级）；控制环境湿度≤80%RH，定期清洁PCB端子区。

3. 端子接触可靠性

问题：φ0.51mm镀金插针在1A电流下易因微动磨损/氧化导致电阻升高（尤其高温105℃环境）。

方案：
