防水航空插头接线全指南：军工级密封工艺与防错技巧
防水航空插头接线是保障电路密封性的关键操作错误接线可导致IP防护失效(深海设备短路)、触点过热(温升120℃熔毁)甚至爆炸(油田防爆区火花)，接插世界网依据GJB 101A军标与IP68安装规范，结合航联、鸿万科等头部厂商技术手册，从线径匹配、灌封工艺、密封验证三环节，手把手教您实现军工级可靠接线。
一、接线前准备：三大安全壁垒
1. 参数匹配校验
电流-线径公式：最小线径(mm²)= 负载电流(A) ÷ 4(例：10A电流需≥2.5mm²线，28AWG线仅承载0.5A)。
触点载流上限：
| 触点直径(mm) | φ0.8 | φ1.5 | φ2.5 |
|---|---|---|---|
| 最大电流(A) | 3 | 7.5 | 15 |
2. 工具与材料清单
| 工具 | 规格要求 | 作用 |
|---|---|---|
| 压线钳 | 压力≥50N | 避免虚接(电阻≤0.5mΩ) |
| 扭矩螺丝刀 | 0.6N·m(防过紧) | 保护密封圈不变形 |
| 环氧树脂灌封胶 | 耐温 -40℃~120℃ | 线缆入口密封 |
3. 安全防护
断电操作：尤其60A以上高电流场景;
防静电措施：佩戴接地腕带(1MΩ电阻)，高频信号端子敏感电压15kV。
二、分步接线流程：军工级密封工艺
1. 剥线与压接(核心防虚接)
剥线长度：7mm(航联标准)，露出铜芯无损伤;
压接操作：
步骤1. 端子套入线芯至根部;
步骤2. 压线钳卡口对准端子压接区，施加50N压力;
步骤3. 检测标准：拉动线缆位移≤0.5mm。
2. 触点插入与锁紧
插入方向：对准插孔编号(见图1)，听到“咔嗒”声确认簧片锁紧;
禁忌：斜插导致簧片变形(接触不良率↑30%)。
3. 灌封密封(IP68关键)
步骤1. 混合环氧树脂：A:B组分按3:1搅拌至无色差;
步骤2. 灌注量：填充线缆入口腔体80%(过量溢出难清理);
步骤3. 固化：25℃环境静置24小时，切割面平整无气泡。

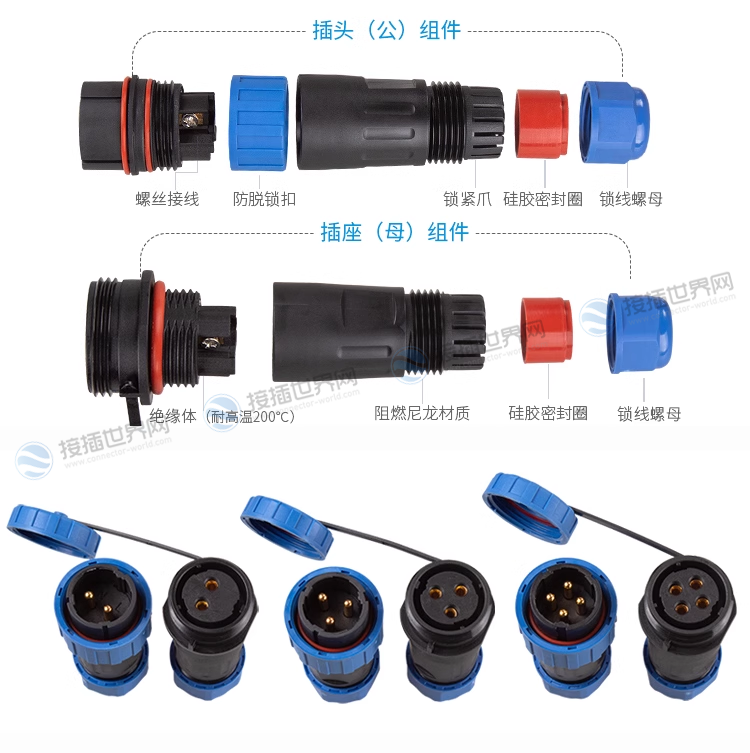

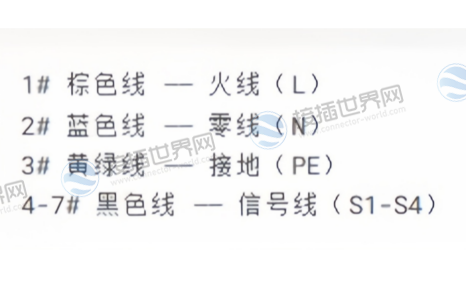

图1：7芯防水插头线序图
三、军工级 vs 工业级接线差异
| 环节 | 军工级要求(GJB 101A) | 工业级标准(IP68) |
|---|---|---|
| 线缆密封 | 双道灌封(环氧树脂 + 硅胶) | 单层环氧树脂灌封 |
| 触点镀层 | 镀金(厚度≥3μm，盐雾96小时) | 镀锡或镀银 |
| 验证测试 | 盐雾96小时 + 氦检漏率≤10⁻⁴Pa·cm³/s | 1米水深/48小时测试 |
四、三大防错技巧：规避90%事故
1. 防短路：线序校对

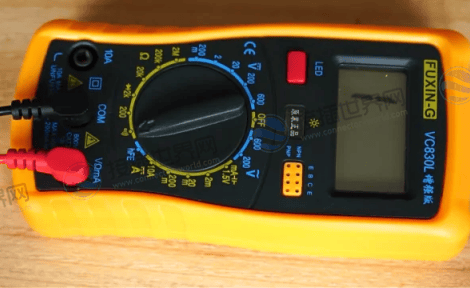

工具：万用表通断档;
步骤：
步骤1. 接线后未合壳前，检测相邻触点电阻(应>1MΩ);
步骤2. 通电前用24V低压测试信号通路。
2. 防渗水：密封强化
螺纹锁紧：旋紧至标记线消失(航联Y50EX标准)，扭矩0.6N·m;
硅脂涂抹：O型圈表面涂覆硅脂(厚度0.1mm)，提升压缩密封性。
3. 防误插：接口识别
彩色编码：工业M12接口(A编码蓝色/B编码黑色);
键槽防呆：安费诺62GB系列定位销设计，物理阻断误插。
五、接线后验证：军工四步检测法
1. 接触电阻：万用表检测≤20mΩ(超限需重压端子);
2. 绝缘电阻：500V兆欧表测量>100MΩ(军工强制项);
3. 插拔力：力度计测试3-40N(军工下限15N);
4. IP68验证：
工业级：1米水深浸泡48小时(鸿万科提供实测视频);
军工级：追加60巴水压测试(深水机器人必备)。
防水航空插头接线的精髓在于“参数零误差、密封双保险、验证全闭环”：
线径严守 电流÷4公式(例：10A配2.5mm²线);
密封依赖灌封+螺纹锁紧双重保障;
验证必做接触电阻+IP68测试。
