接线端子接线全攻略：从螺钉紧固到弹簧直插的标准化流程
接线端子正确接线是保障电气系统安全的核心环节。据统计，35%的电气火灾源于端子虚接或松动。螺钉端子需精准控制扭矩(0.6N·m±10%)，弹簧端子依赖弹片压力(>200N) 刺破绝缘层，栅栏式端子则要求螺栓锁紧力(4.5N·m)。本文将分七步解析标准化接线流程，并针对温升超标、接触不良等故障提供解决方案。
一、接线前的准备与工具
1. 必备工具清单
2. 线头处理规范
剥线长度：
螺钉端子：线径1.5mm²剥8mm，6mm²剥12mm
弹簧端子：统一剥10mm(WAGO标准)
绞线防散：
多股线涂抹导电膏或加铜套管压接
二、三大类端子接线标准流程
1. 螺钉端子接线(UK/N系列)
步骤1：松开螺钉
逆时针旋转1.5圈，预留插线空间(禁止完全拧出)
步骤2：插入线芯
线头垂直插入到底，外露≤1mm(防短路)
步骤3：扭矩锁紧
步骤4：拉力测试
沿导线轴向施力>40N(6mm²线)，线头无位移
2. 弹簧端子接线(WAGO/SAK系列)
步骤1：打开卡扣
用螺丝刀压下橙色操作杆(角度>60°)
步骤2：垂直插线
线头抵至金属挡板(听到“咔嗒”声)
步骤3：释放卡扣
操作杆回弹锁定(弹片压力>200N)
关键点：禁止使用已弯曲线头(插入深度不足致接触电阻增30%)
3. 栅栏式端子接线(大电流场景)
步骤1：套入接线管
铜管压接后套入螺栓(禁止线芯直连螺栓)
步骤2：对角锁紧

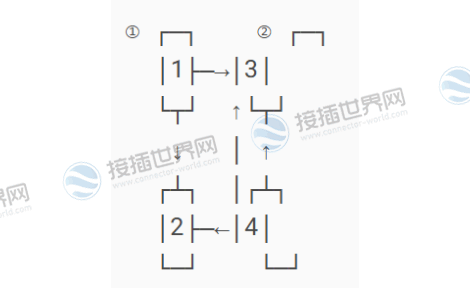

分两次拧紧(先50%扭矩，再100%)，螺栓顺序如图：
步骤3：涂抹抗氧化
铜排接触面涂电力复合脂(如Dow Corning 4)
三、高频故障解决方案
1. 温升超标(>70℃)
根因检测：
接触电阻>5mΩ(万用表测量)
锁紧扭矩不足(标准值80%)
处理流程：
① 重新剥线(氧化层必须清除)
② 按标准扭矩锁紧
③ 涂抹导电膏(降低电阻30%)
2. 振动松脱(工业场景)
预防方案：
弹簧端子替代螺钉式(松脱率降90%)
螺钉端子加装弹簧垫圈+尼龙螺母(PHOENIX SC系列)
加固措施：
栅栏端子使用双螺母对顶锁紧
3. 线径不匹配
四、场景化接线规范

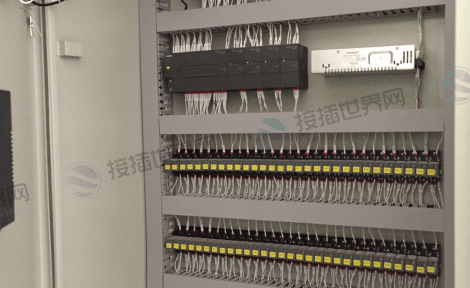

1. 工业控制柜(振动环境)
必选：弹簧端子(WAGO 221)或螺钉端子+弹簧垫圈
禁用：无防松设计的普通UK端子

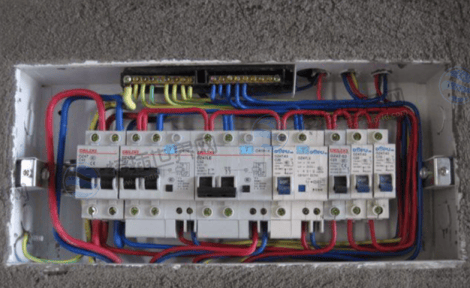

2. 家装配电箱
经济方案：UK系列螺钉端子(扭矩0.4N·m)
升级方案：WAGO 2273弹簧端子(免工具安装)

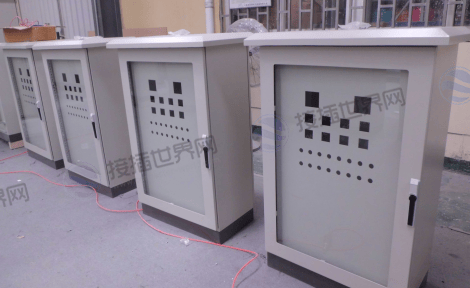

3. 户外电气箱(防腐蚀)
密封处理：
① 端子台整体灌胶(环氧树脂)
② 线缆入口加PG密封接头
接线端子标准接线需严格遵循线径匹配(误差<0.2mm²)、扭矩精准(UK6N需0.8N·m)、插接到位(外露≤1mm)三大原则。工业振动场景首选弹簧端子(松脱率<0.1%)，大电流配电必用栅栏式对角锁紧(温升≤45K)。定期检测接触电阻(<5mΩ)可预防90%电气故障。
