泰科TE 1823905-3连接器中文手册_现货采购_配套型号指南
泰科1823905-3是一款单孔位（1行1位）线对线公端子护套连接器，采用电缆安装（自由悬挂）方式。其主体采用无尖刃设计确保操作安全，端接方式为压接，180°出线角度优化了线缆布线。壳体为蓝色，工作温度范围宽达-40°C至105°C，适用于常规工业环境。该连接器不具备密封能力、屏蔽功能或连接器位置保障机制（CPA），设计紧凑，满足基础可靠的线缆互连需求。
一、1823905-3中文手册
| 分类 | 详情 |
|---|---|

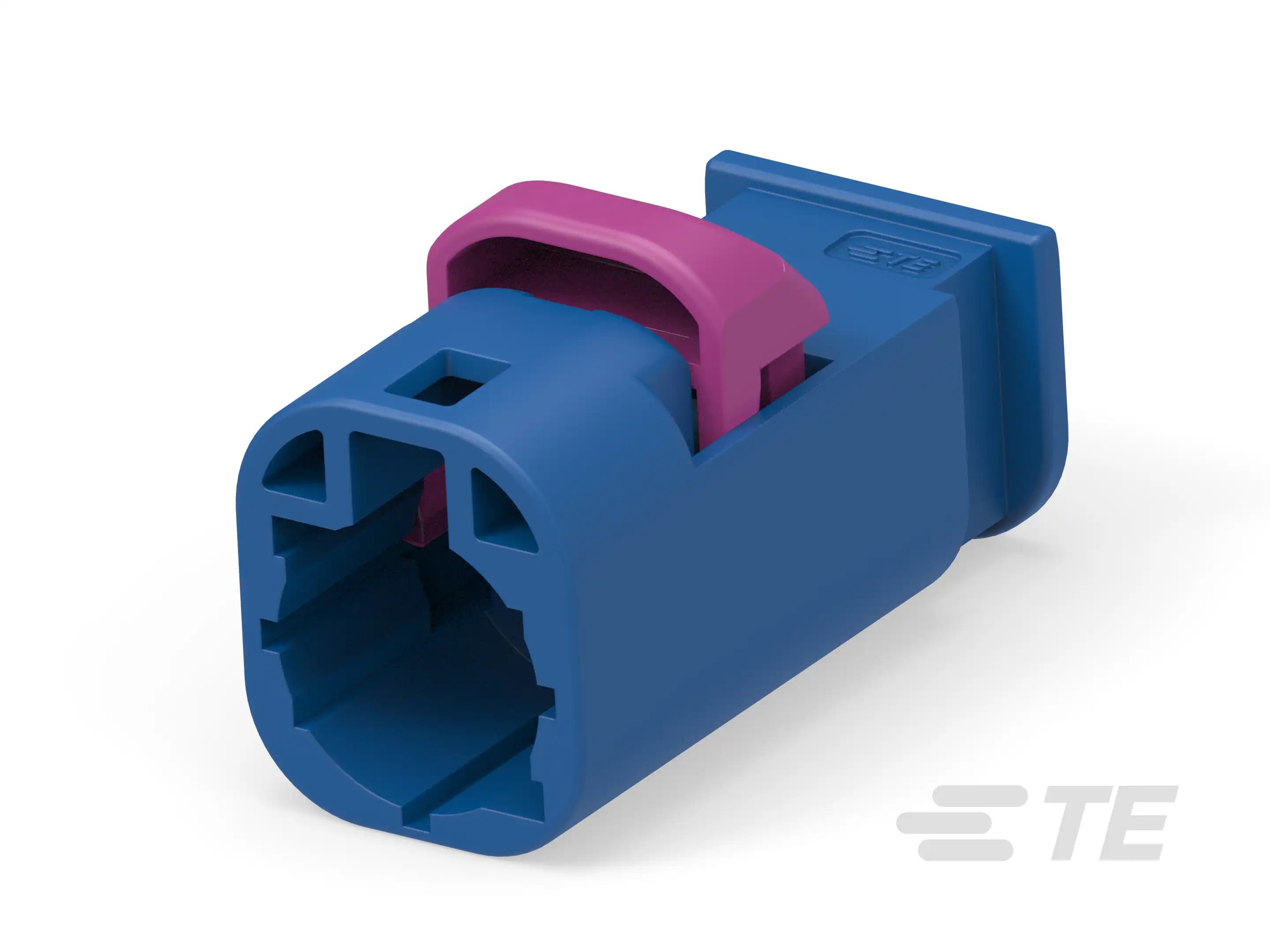

| 产品图 |
|
| 产品型号 | 1823905-3 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 无尖刃主体 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | C |
| 接合插针直径 | .6mm[.023in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 蓝色 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1823905-3现货 |
| 原厂手册 | 1823905-3数据手册.PDF |
二、1823905-3配套型号

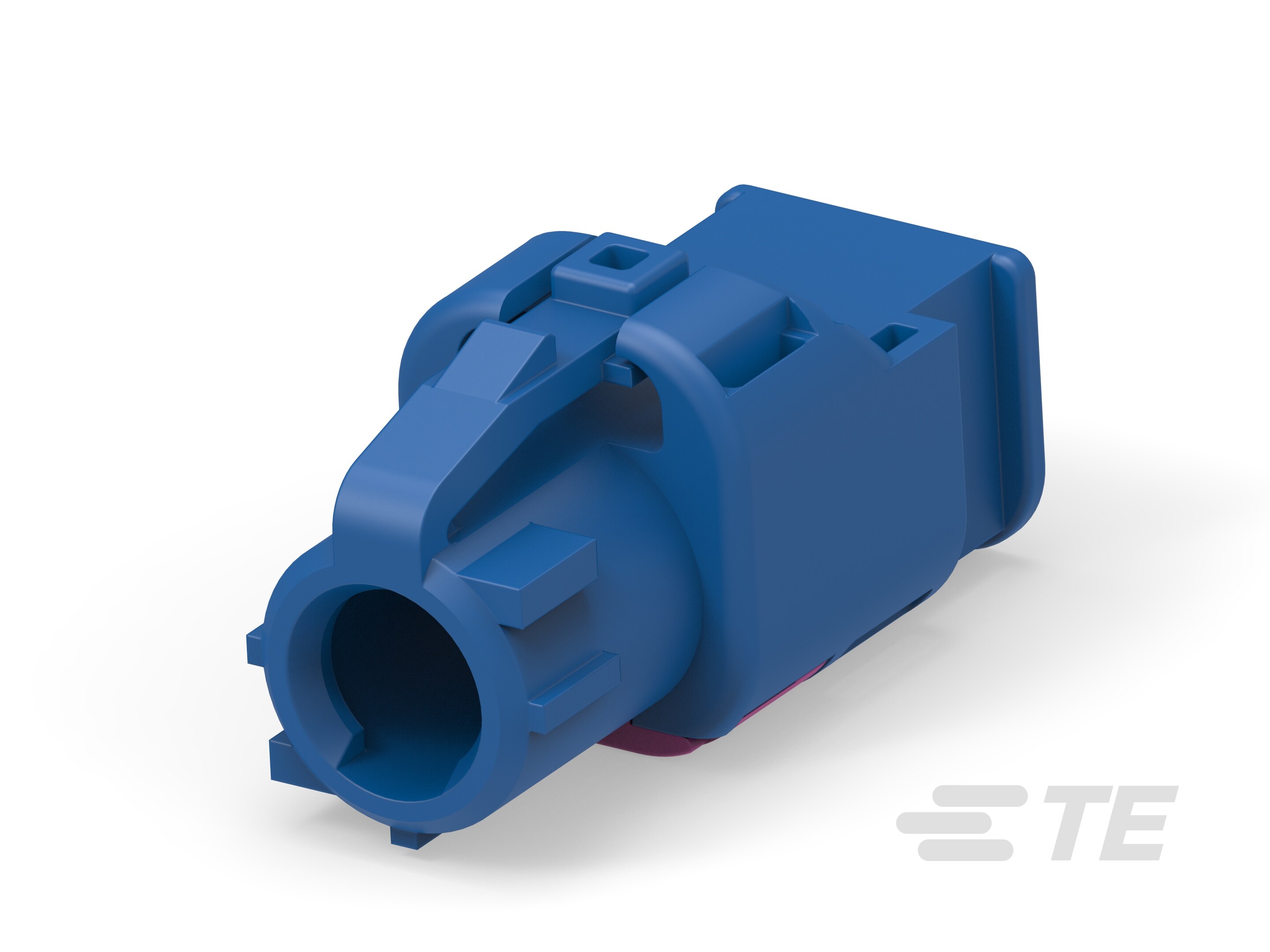

| 配套型号 | 产品图 |
|---|---|
| 1823898-3 |
 |
| 更多配套型号查询 | 1823905-3配套型号大全 |
三、1823905-3适用领域
泰科1823905-3连接器凭借其宽工作温度范围、键控对准机制及自由悬挂安装特性，广泛应用于以下领域：
1. 工业自动化与机械控制：工作温度-40至105°C适应车间、生产线等高振动及温变环境，自由悬挂安装方式简化电缆布局，确保传感器信号与设备控制链路的稳定传输，键控代码C防止误插。
2. 汽车电子系统：在车载ECU、线束接口等场景中，键控代码C保障精准对接，避免信号中断，无尖刃主体设计提升操作安全性，温度适应性支持极端气候下的行车稳定性。
3. 紧凑型设备内部布线：如家用电器或消费电子产品，1位单行布局结合180°出线角度优化空间利用率，压接端接方式确保电源或数据传输的牢固性，蓝色外壳便于在复杂装配中快速识别。
4. 通信与基础数据传输：缆到缆系统适配路由器、交换机等设备内部连接，.6mm接合插针直径支持中速信号传输，平衡连接密度与抗干扰需求，适用于基础网络架构。
5. 工业仪器与通用控制面板：宽温度范围覆盖多样性环境需求，键控设计简化维护流程，支持测试设备或控制系统中稳定连接，降低故障风险。
该连接器通过键控系统、温度弹性及安装灵活性，在严苛场景中实现长期可靠互连，蓝色外壳进一步增强工业环境中的辨识效率。
四、1823905-3常见问题与解决方案
泰科1823905-3连接器常见问题与解决方案
泰科1823905-3连接器是一款公端子护套类型产品，专为电缆到电缆系统设计，安装方式为自由悬挂式。其特性包括无尖刃主体、单行单位配置、180°出线角度，以及键控代码C。工作温度范围宽泛（-40°C至105°C），但未提供密封功能。以下基于产品结构和典型应用场景，总结该连接器的常见问题与优化方案。每个问题点针对实际安装和使用中的潜在隐患，提供专业建议。
1. 安装松动或脱落
问题：自由悬挂安装设计缺乏固定支撑点，易受外部振动或机械外力影响，导致连接器松动甚至完全脱离，从而引发连接失效。
方案：添加应力消除附件（如卡扣或绑带）以稳定电缆受力分布；对于高振动环境，增设额外支撑结构（如支架）以分散机械应力，确保连接点可靠固定。
2. 密封性不足
问题：连接器未设计可密封功能，在潮湿或多尘环境中可能渗入污染物（如水分或灰尘），影响电气性能和长期可靠性，尤其在高湿度（>80%RH）条件下。
方案：安装时彻底清洁连接面，避免残留物干扰；应用硅胶密封圈（需兼容外壳材质）以增强局部防水性；控制环境湿度在建议阈值内（≤80%RH）。
3. 端子接触不良
问题：压接端子操作不当（如高度偏差超出±0.2~0.5mm公差）或端子表面氧化，易导致接触电阻升高、信号中断或过热问题。
方案：使用专用压接工具确保精确操作，遵守高度公差规范；定期维护端子表面（如用清洁剂去除氧化层），必要时更换受损端子以维持连接稳定性。
4. 外壳变形或腐蚀
问题：尼龙6/6外壳材质在高温（接近105°C上限）或暴露于腐蚀性液体时，可能出现软化、变形或表面劣化，影响整体结构强度。
方案：避免在强酸/碱环境中使用；针对高温工况，更换为金属外壳变体型号；定期实施物理检查（如目视评估完整性），及早发现缺陷并维护。
5. 键控错位或对准偏差
问题：键控代码C未与公端精确匹配或端子排列顺序误差，易引发连接失败、信号不稳或机械磨损。
方案：安装前严格核实两端键控代码及端子顺序；采用对准工具（如引导夹具）辅助定位，确保一次准确对接，减少重复插拔风险。
