泰科TE 1897789-8连接器中文手册_现货采购_配套型号指南
泰科1897789-8是一款电缆安装式线对线母端子护套连接器，符合SAE/USCAR-17及SAE/USCAR-2汽车标准。该连接器采用蓝色PBT GF10材质壳体，支持直式180°出线设计，尺寸紧凑（25mm×15.5mm×11.3mm）。具备双位单行母端子结构，匹配公端尺寸为0.8mm宽×0.25mm厚，通过压接端子实现线缆连接。核心性能参数包括：800VAC工作电压、1A最大电流、0-3000MHz工作频率，适应-40℃至85℃（高温型号至105℃）严苛环境，通过锁定枪机构确保连接稳固。适用于汽车电子等高可靠性要求的信号传输场景。
一、1897789-8中文手册
| 分类 | 详情 |
|---|---|

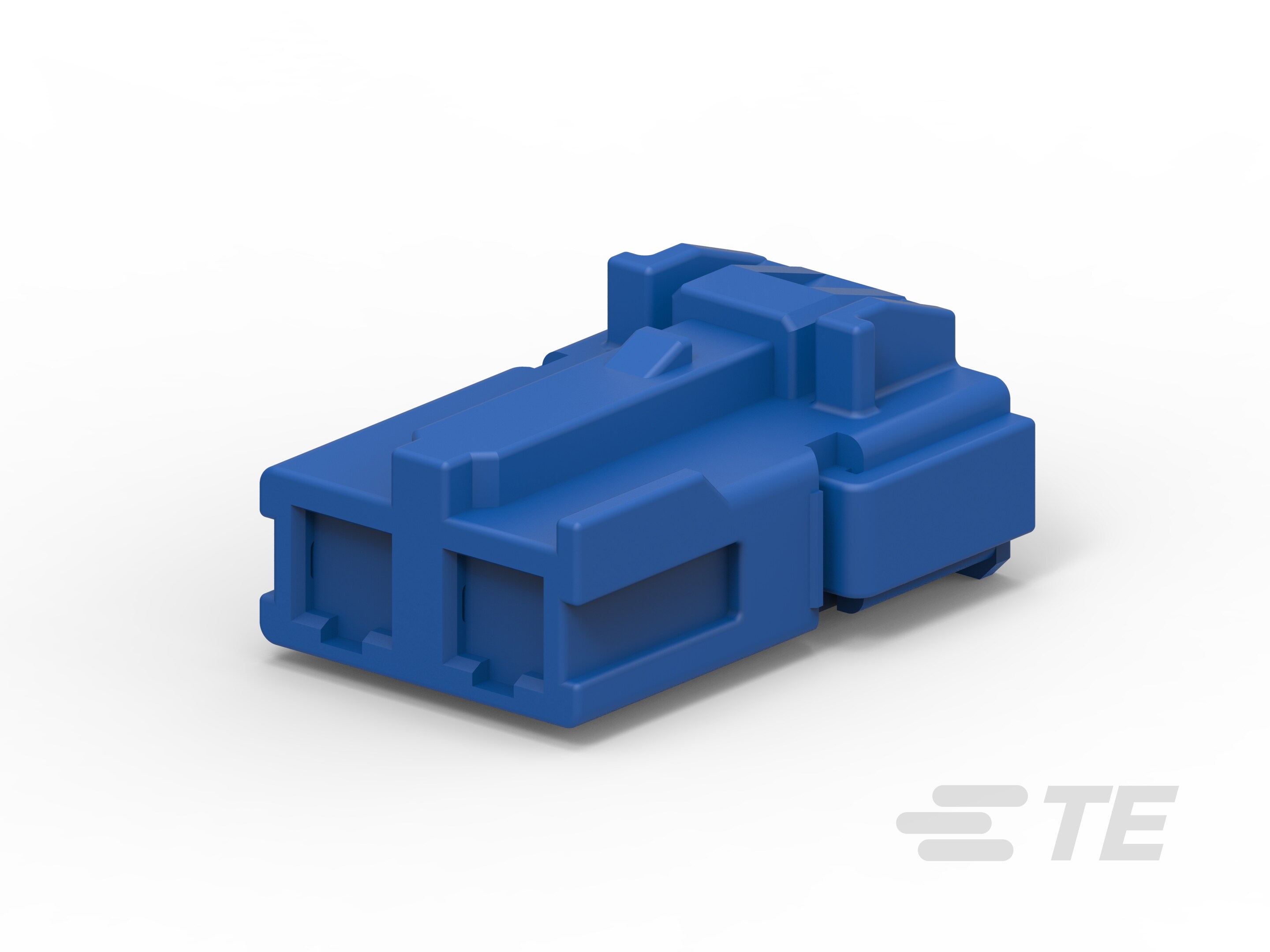

| 产品图 |
|
| 产品型号 | 1897789-8 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 锁定枪 |
| 连接器系统 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 弹簧锁 | 不带 |
| 位数 | 2 |
| 工作电压(VAC) | 800 |
| 电缆出口类型 | 直式 |
| 主体材料 | PBT GF10 |
| 出线角度 | 180° |
| 端子类型 | 母端 |
| 对接公端宽度 | .8mm[.03in] |
| 对接公端厚度 | .25mm[.009in] |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 蓝色 |
| 中心线（间距） | 7.3mm[.28in] |
| 连接器高度 | 11.3mm[.44in] |
| 产品长度 | 15.5mm[.61in] |
| 产品宽度 | 25mm[.98in] |
| 工组温度范围(°C) | -40 – 85 | -40 – 105 |
| 工组温度范围(°F) | -40 – 221 | -40 – 185 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 否 |
| 与机构/标准产品兼容 | SAE/USCAR-17 | SAE/USCAR-2 |
| 封装数量 | 800 |
| 封装方法 | Bag |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1897789-8现货 |
| 原厂手册 | 1897789-8数据手册.PDF |
二、1897789-8配套型号
| 配套型号 | 产品图 |
|---|---|

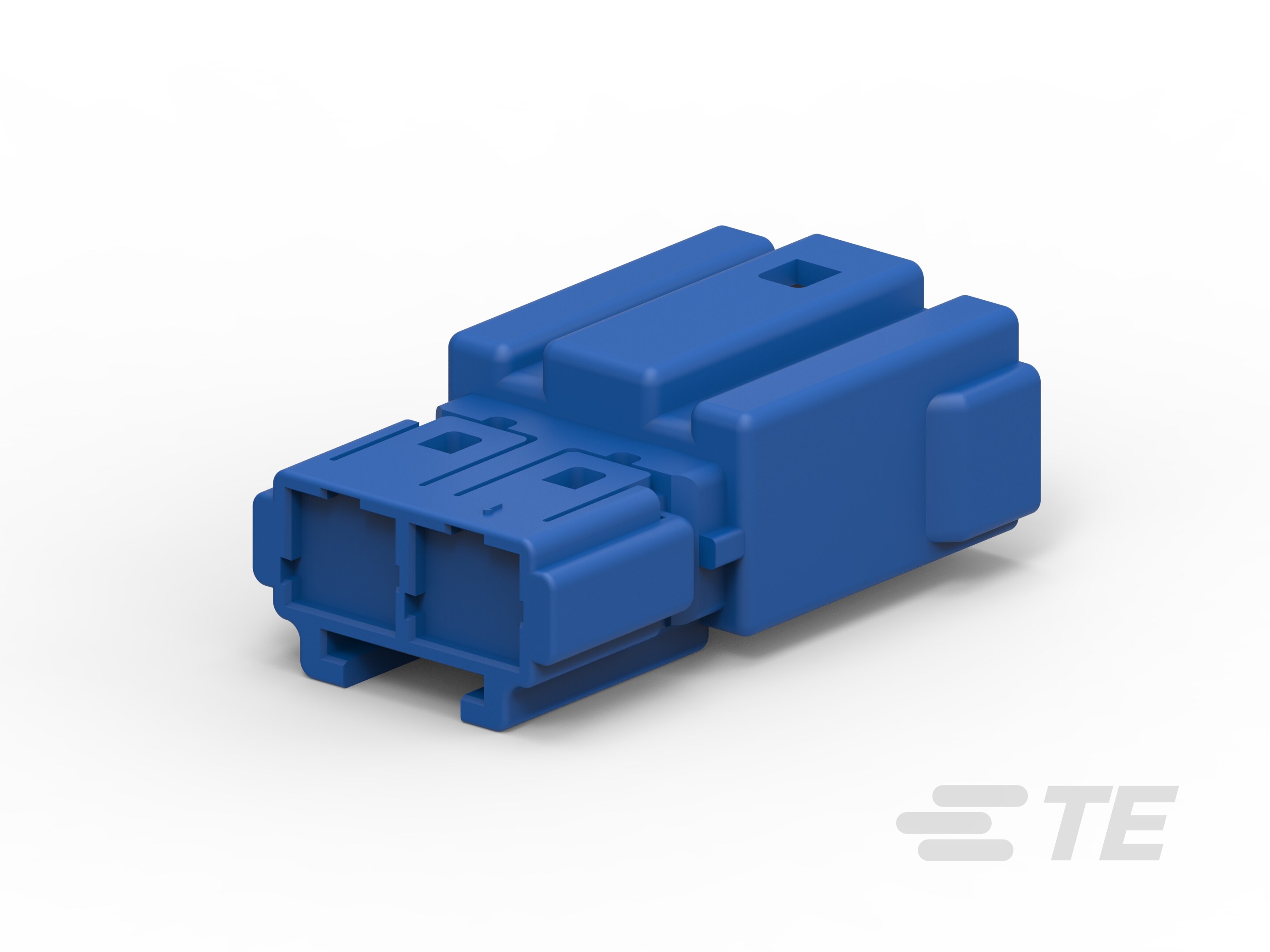

| 1897786-8 |
 |
| 更多配套型号查询 | 1897789-8配套型号大全 |
三、1897789-8适用领域
泰科1897789-8连接器凭借其高频性能、宽工作温度范围及灵活安装设计，适用于信号传输与低电流应用场景：
1. 汽车电子系统：兼容SAE/USCAR-17和SAE/USCAR-2汽车标准，0.8mm公端对接宽度保障端子精密对准，避免车载ECU和线束接口中的误插风险，适应-40°C至105°C的工作环境，满足振动与温度变化下的信号可靠性。
2. 通信与射频设备：工作频率范围覆盖0 – 3000 MHz，支持高频数据传输，适配基站、路由器内部的天线连接和信号链路，确保低衰减、稳定通信质量。
3. 工业控制设备：PBT GF10主体材料提供热稳定性和化学耐受性，自由悬挂电缆安装方式（出线角度180°）简化紧凑布局，适用工厂自动化中传感器与模块间的线到线连接。
4. 医疗仪器：压接端接方法与1A低电流额定值防止信号干扰，确保设备内部安全布线，工作温度适应医疗环境消毒及温度变化。
5. 消费电器与便携设备：尺寸紧凑（高度11.3mm, 宽度25mm），蓝色壳体易于识别，适配家电和小型电子产品内的低功率信号传输。
该连接器通过高频适应性、标准化兼容及耐温特性，在低电流场景中实现高效稳定连接。
四、1897789-8常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂式安装缺乏机械固定点，在车辆振动或物理外力影响下易导致连接器移位，影响电气连续性。
方案：增加一体化应力消除附件（如绑带或固定卡扣），优化电缆应力分布路径；或在系统设计中集成辅助支撑框架分散外部载荷。
2. 密封性不足
问题：非密封设计（IP防护等级未定义）在潮湿或高污染环境（如工业场景）易导致湿气渗透，引发短路或腐蚀风险。
方案：严格控制部署环境湿度（≤80%RH），必要时添加外部硅胶防护套管，或选型时优先考虑密封版本以提升可靠性。
3. 端子接触不良
问题：母端子压接高度偏差超出公差（±0.2~0.5mm）或长期氧化，造成接触电阻增大、信号传输衰减（尤其在高频至3GHz应用）。
方案：采用精密压接工具确保高度合规，定期使用非研磨性清洁剂处理端子表面，并在性能异常时更换合规端子。
4. 外壳热变形或化学腐蚀
问题：PBT GF10聚合物外壳在连续高温（>105℃上限）或酸/碱暴露下易软化变形，降低机械强度和绝缘性能。
方案：限制工作温度在-40℃至105℃范围内，避免腐蚀性介质接触；定期进行外壳完整性目检，高温场景改用金属壳体型号。
5. 连接对准偏差
问题：公母端接口对位不准（因7.3mm间距匹配公差不足或操作误差），导致物理连接失效或电气信号中断。
方案：预装时通过光学对准工具校准接口位置，确保双端子排列完全匹配；并执行插拔力测试验证连接稳定性。
