泰科TE 1823953-1连接器中文手册_现货采购_配套型号指南

泰科1823953-1是一款电缆安装插头式连接器，出线角度90度，用于电线端接，不支持密封或屏蔽功能。其单行单点设计适用RG 71电缆，线缆端接采用压接方法，最大电压800V，额定电流1A，工作温度范围为-40°C至100°C。作为泰科电子产品，该型号支持自由悬挂安装，不具备位置锁定能力，适用于工业和电子领域的标准连接需求。

一、1823953-1中文手册

分类	详情

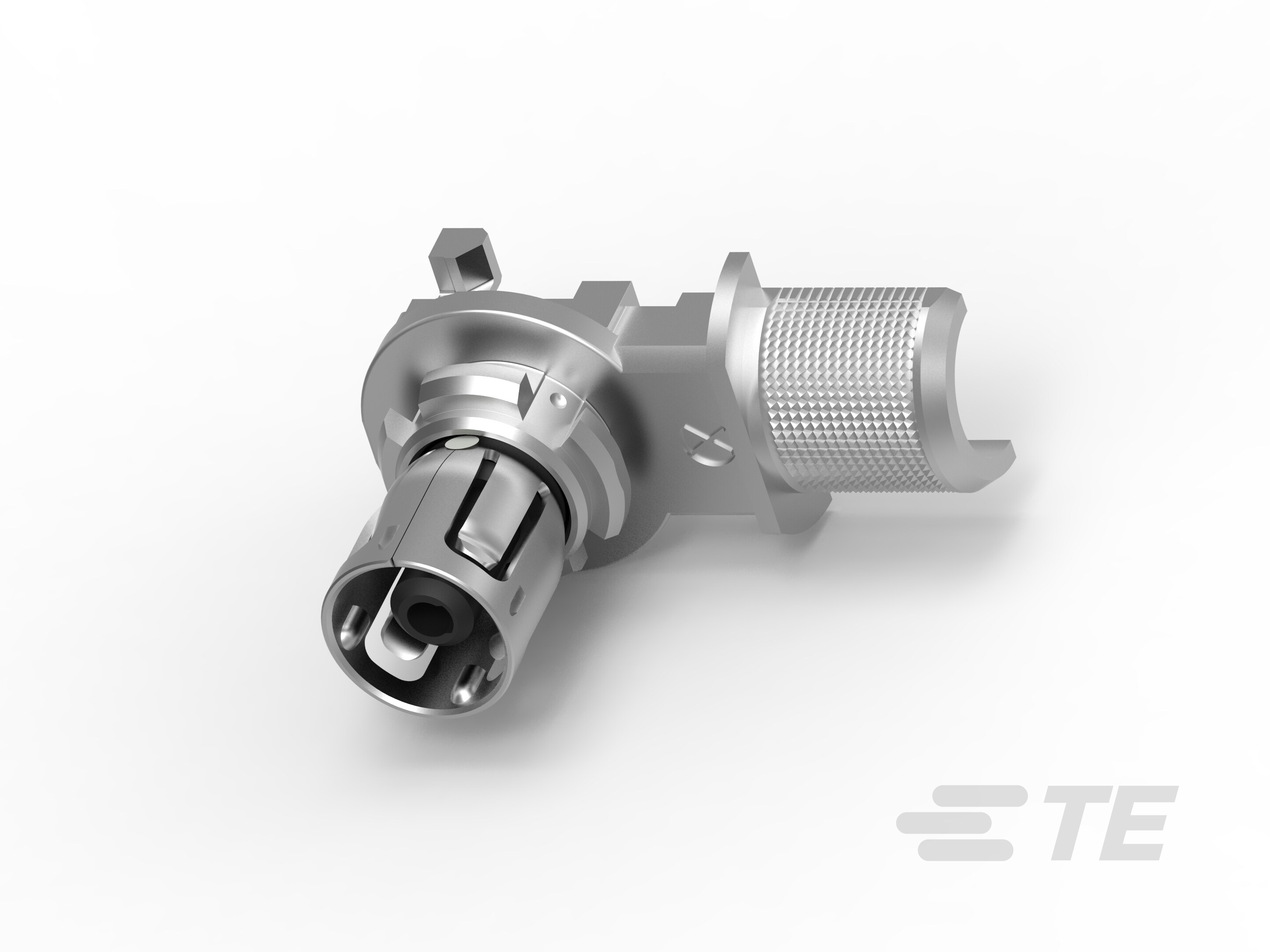

产品图
产品型号	1823953-1
连接器和端子端接到	电线和电缆
可密封	否
连接器和壳体类型	插头
行数	1
位数	1
标称电压架构(V)	800
出线角度	90°
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
工作温度（最大值）	100°C[212°F]
电缆类型	RG 71
工组温度范围	-40 – 100°C[-40 – 212°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1823953-1现货
原厂手册	1823953-1数据手册.PDF

二、1823953-1配套型号

三、1823953-1适用领域

泰科1823953-1连接器凭借其高压耐受能力、紧凑结构及宽温域适应性，主要适用于以下专业领域：

1. 工业自动化与能源设备

耐极端工况的-40°C至100°C工作温度范围与RG71电缆兼容性，适配电机驱动器、电源模块等高压（800V架构）场景。90°出线角设计优化空间利用率，电缆安装方式确保变频器柜、工业传感器布线等振动环境的可靠连接。

2. 新能源汽车高压子系统

1A电流负载与800V电压架构匹配车载辅助系统需求，如电池管理系统(BMS)电压采集、DC/DC转换器信号传输。压接端接技术提升线束连接稳定性，满足车规级抗振要求。

3. 运输装备电气化部件

自由悬挂安装特性适配轨道交通、工程机械等狭窄空间布线，宽温域设计（-40°C至100°C）保障机车控制单元、转向传感器在极端冷热工况下的信号连续性。

4. 医疗设备内部高压模块

无卤素RG71电缆兼容性符合医疗设备线缆规范，单点位连接结构简化监护仪、影像设备内部低电流高压线路的维护流程，宽温域支持灭菌温度循环。

5. 紧凑型能源转换装置

单行单极紧凑布局（1位设计）适配太阳能微型逆变器、储能系统PCS模块的密集线路排布，压接端接确保高电压弱电流信号在有限空间的零损耗传输。

该系列通过精密压接结构、宽温域材料及800V耐压架构，为高电压、小电流场景提供抗振稳定的微型化连接解决方案，90°出线设计显著提升空间受限场景的布线效率。

四、1823953-1常见问题与解决方案

1. 自由悬挂安装稳定性不足

问题：电缆安装（自由悬挂）缺乏刚性固定点，外部振动或机械应力易导致连接器位移或电缆疲劳。

方案：增设应力消除结构（如线缆绑带或卡扣式固定座），优化电缆弯曲半径，避免应力集中于端子压接点。

2. 环境密封风险

问题：无内置密封设计（标注“可密封 否”），潮湿或粉尘环境易导致内部端子污染。

方案：外部添加绝缘防尘套，控制部署环境湿度（建议≤80%RH）；高污染场景需采用防护盒二次密封。

3. 微型端子压接可靠性

问题：1A小电流端子对压接高度（公差±0.03mm）极其敏感，压接偏差或氧化易引起接触失效。

方案：使用精密压接工具校准压力，定期清洁端子金属触点；建议每5,000次插拔后进行导通测试。

4. 高温工况材料形变风险

问题：100°C工作温度上限接近聚合物外壳耐受临界点（未注明材质），持续高温可能导致物理变形。

方案：工作温度＞85°C时强制风冷散热，避免连续暴露于热源；长期高温环境需更换金属壳体型号。

5. 单针连接器对准容错低

问题：单排单针设计无键控结构（“能够保证连接器位置 否”），插接角度偏移易致端子损伤。

方案：安装时采用导向夹具辅助轴向对准，插拔操作严格垂直受力，定期检查公母端插针平直度。

设计边界提示：

该型号适用于低电流信号传输（RG 71电缆），严禁超1A电流或＞800V电压场景；工作温度范围需严格控制在-40℃~100℃，避免紫外线直射加速材料老化。
