泰科TE 1924856-5连接器中文手册_现货采购_配套型号指南

泰科电子1924856-5是一款单行双位线对线连接器，采用母端子护套设计（键控代码E），专为自由悬挂安装的同轴电缆连接而开发。其核心特性包括8mm中心间距、压接式线缆端接以及叶绿色壳体。工作温度范围覆盖-40°C至100°C极端环境，但需注意该型号不具备密封性、电磁屏蔽功能及连接器位置保障机制，适用于无防护要求的同轴电缆互联场景，例如工业设备内部非暴露区域的简易信号传输。

一、1924856-5中文手册

分类	详情

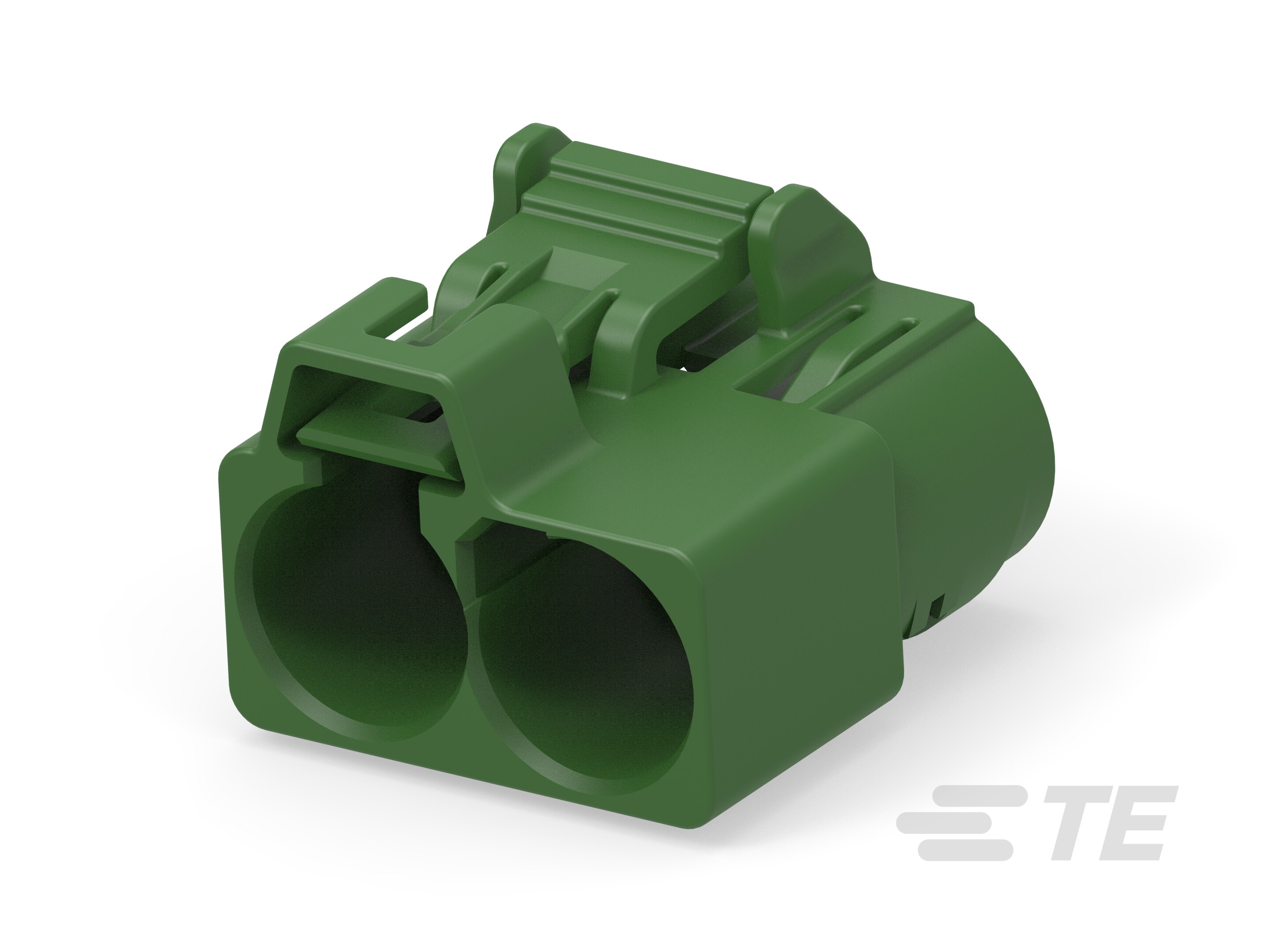

产品图
产品型号	1924856-5
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	2
连接器和键控代码	E
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	叶绿色
中心线（间距）	8mm[.315in]
电缆类型	同轴
工组温度范围	-40 – 100°C[-40 – 212°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1924856-5现货
原厂手册	1924856-5数据手册.PDF

二、1924856-5配套型号

三、1924856-5适用领域

泰科1924856-5连接器凭借其宽温域适应性、紧凑布局及稳定的电气性能，适用于以下专业领域：

1. 工业机械与自动化设备：

支持-40℃至100℃宽温域运行，适配机床控制柜及传感器布线环境。8mm中心间距设计简化高密度线束管理，母端子护套结构确保振动场景下同轴电缆的持久连接，满足设备内部信号传输的稳定性需求。

2. 汽车电子系统：

叶绿色壳体配合键控代码E实现精准防误插，2位单行布局优化车载ECU模块的线到线连接空间。压接式端接保障线束在引擎舱高温环境中的可靠性，适配车载通讯单元及控制单元的紧凑布线需求。

3. 医疗设备内部布线：

无密封设计简化清洁维护流程，宽温度范围（-40~100℃）兼容医疗设备消毒温度要求。电缆自由悬挂特性便于设备内部线缆灵活排布，降低维修更换复杂度。

4. 通信基础设施：

同轴电缆连接能力支持基站射频模块及路由器内部中低频信号传输，8mm间距平衡空间利用率与信号完整性。压接端接工艺确保高频振动环境中的连接稳定性，适用于机柜内设备间的信号中继。

5. 新能源设备控制单元：

叶绿色壳体在户外场景具备快速识别优势，宽温域特性适应太阳能控制器等设备的温度波动。电缆直连安装方式优化控制柜内部布线效率，支撑能源转换设备的数据采集与指令传输链路。

该连接器通过宽温度兼容性、紧凑型布局及工业级压接工艺，在严苛环境中实现同轴信号的高效传输，壳体色彩设计同步提升设备维护时的操作效率。

四、1924856-5常见问题与解决方案

1. 安装稳定性不足

问题：电缆安装（自由悬挂）设计无固定支撑点，外力拉扯或设备振动易导致连接器移位。

方案：增设外部卡扣或绑带式应力消除装置，优化电缆受力分布；高振动环境中加装支架辅助固定。

2. 端子电气性能下降

问题：压接工艺偏差引发母端子接触电阻升高（公差超出±0.3mm），或长期使用后端子表面氧化。

方案：严格控制压接高度在±0.3mm内（推荐专用压接工具）；定期用接触清洁剂清除氧化层；每500次插拔后做导通测试。

3. 键控对准失效

问题：键控代码"E"未与匹配公端精准对接，引发错位或插拔阻力异常。

方案：连接前双重校验公/母端键控代码一致性；使用带导向槽的辅助夹具确保轴向对准；禁止强行插合。

4. 壳体材料性能限制

问题：尼龙6/6材质在高温环境（>85°C持续暴露）下可能软化变形，极限温度100°C存在结构风险。

方案：工作温度严格控制在85°C以下；超过85°C需替换金属壳体衍生型号（如1924856-7系列）；定期检查壳体形变指数。

5. 电缆接口应力集中

问题：同轴电缆未配置应力消除附件，弯折拉力集中于连接处导致内部端子损伤。

方案：距连接器尾部15mm内加装螺旋护套或应变缓冲套；电缆弯曲半径≥8倍线径（中心距8mm兼容标准）。
