电动汽车连接线核心技术解析：高压线束类型、选型与安全应用指南

电动汽车连接线是整车高压系统的“生命线”，其性能直接关乎车辆安全与能效，随着800V高压平台普及，电动汽车连接线需同时满足高电压传输(1500V)、电磁兼容(EMC)、全生命周期可靠性三大严苛要求。据行业数据，选型或安装失误可导致30%的电路故障，甚至引发安全风险。本文将结合最新技术标准(如GB/T 20234、IEC 62196)，深度解析电动汽车连接线的核心技术要点与应用场景。

一、基础分类与核心功能

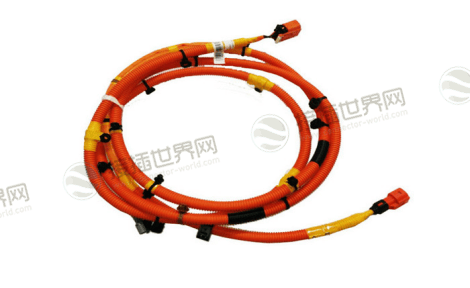

1. 高压动力线束

功能：传输300-800V高压电，连接电池、电机控制器及驱动电机，单车用量15-25条，价值量提升1500-2000元。

参数要求：

载流能力：300A以上(液冷设计可降温升30%)

绝缘耐压：1500V系统需≥8.5kV(GB/T 37133)

防护等级：IP67/IP6K9K(防高压水喷射)

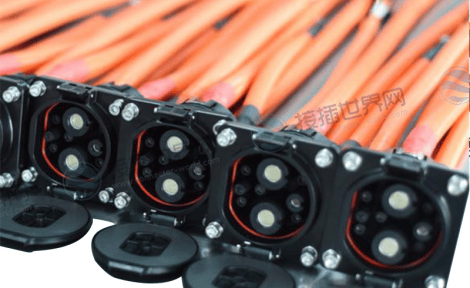

2. 充电线束

快充线束：支持480kW超充，液冷散热+镀金触点，耐插拔>10，000次(如翔丰电子方案)。

慢充线束：适配3.5kW-22kW交流充电，配备防误插锁止机构。

全球标准差异：

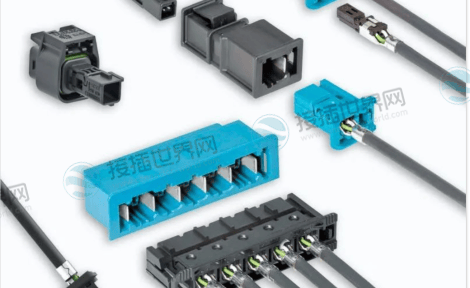

3. 高速信号线束

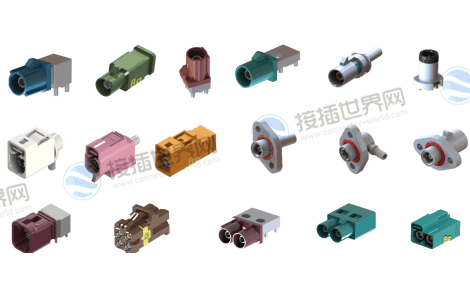

FAKRA/Mini-FAKRA：传输摄像头、雷达数据(6GHz频段)，体积缩小80%。

以太网线束：单通道224Gbps(安费诺NovaRay)，差分阻抗100Ω±5%，满足L4级自动驾驶实时性。

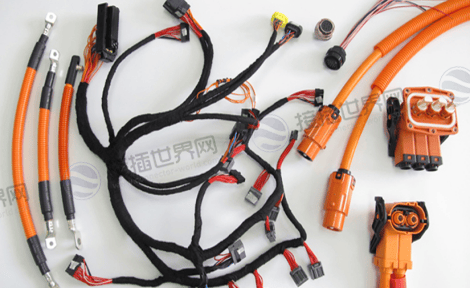

二、材料与结构特性

1. 线缆材料演进

绝缘层：硅橡胶成主流(耐温200℃、阻燃)，替代PVC和XLPE。

导体：高压铝线减重40%，但需抗氧化涂层;铜线仍主导信号传输(无氧铜降低衰减)。

2. 抗干扰设计

屏蔽结构：双层铝箔+编织网屏蔽(覆盖率≥85%)，转移阻抗≤20mΩ/m。

双绞线应用：CAN总线对绞线减少电磁干扰，弯曲性提升30%。

三、安全防护设计

1. 电气安全机制

高压互锁(HVIL)：断电延迟≤100ms，防止插拔电弧。

防火设计：壳体通过UL94 V-0认证(950℃灼热丝测试)。

2. 物理防护

密封防护：硅胶密封圈+IP6K9K壳体，耐受80℃高压水射流30分钟。

防误插结构：颜色编码+物理卡槽(国标GB/T 20234强制要求)。

四、布置安装规范

1. 空间布局要点

高低压线束间距≥10cm，交叉时垂直布置(减少EMI干扰)。

固定点间隙：截面积>16mm²时间距≤300mm，拐弯半径≥6倍线径。

2. 高压安全间距

线束距车身金属结构≤10cm，利用车身凹槽作天然屏蔽。

远离热源(排气管>15cm)，避免过锋利边缘(加防护套)。

五、选型应用指南

1. 高压线束选型陷阱

误区1：忽视800V平台电晕放电→需选双重绝缘+气密填充设计(如罗森伯格HV CMC)。

误区2：铝导线未做抗氧化处理→电解腐蚀致电阻飙升。

2. 充电线场景化匹配

家用慢充：选22kW交流线束(TPE外皮柔韧性优)。

公共快充：液冷超充线束(支持480kW，如翔丰电子方案)。

六、常见故障与解决

1. 接触不良

症状：充电中断、设备失灵。

处理：清洁氧化端子(无水乙醇)，更换弹力不足锁止弹簧。

2. 电磁干扰(EMI)

改进：补充铜箔接地，信号线双绞处理。

3. 密封失效

预防：雨季前按压密封圈，回弹时间<2秒;老化立即更换。

电动汽车连接线作为高压系统的“安全血脉”，其选型与安装直接影响整车可靠性与续航表现。从硅橡胶绝缘的耐高温设计、液冷超充线束的10，000次插拔寿命，到HVIL毫秒级断电防护，每一环节都需跨越材料、工艺、EMC的多重壁垒。未来，随着碳化硅基超导应用与三合一集成模块普及，电动汽车连接线将向 “高电压-轻量化-智能化” 方向演进。企业需攻克LCP材料本土化(90%依赖进口)、ASIL-D功能安全认证等瓶颈，方能在千亿市场(2025年1100亿元)中抢占先机，为L5自动驾驶与超快充生态筑牢根基。
