电动汽车连接器有几种？五大类型电动汽车连接器全解析
电动汽车连接器是整车电气系统的“血管与神经”，其选型直接关乎车辆安全性与智能化水平。据行业数据，2025年全球市场规模将突破800亿元，而选型失误可导致温升超标、信号干扰甚至系统失效。接插世界网将结合GB/T 20234、IEC 62196等标准，深度解析电动汽车连接器有几种及其技术特性，覆盖高压平台、换电系统、智能驾驶等前沿场景，为工程师提供全维度选型指南。

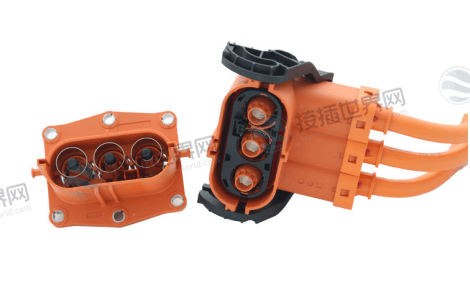

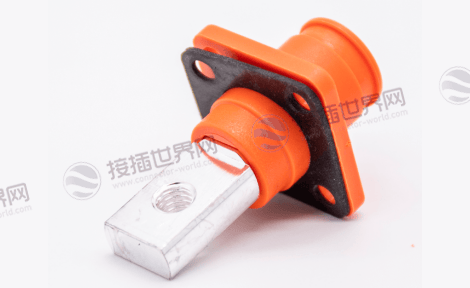

一、高压连接器：动力系统的“大动脉”
功能：传输电池包至电机/电控的300-800V高压电，单车用量15-25个，是新能源汽车三电系统的能量枢纽。
1. 核心参数要求
耐压与载流：800V平台需1500VDC耐压(如TE AMP+ HVA 280系列)，载流能力达150A-400A(液冷设计可降温升30%)。
防护等级：IP67/IP6K9K(防高压水射流)，盐雾测试≥720小时(德系车要求)。
安全设计：高压互锁(HVIL)断电延迟≤100ms，防止电弧烧蚀;爬电距离从8mm增至14mm(1500V系统)。
2. 主流标准与选型陷阱
标准差异：国标QC/T 1067(盐雾96小时)vs 欧标LV214(振动20G，-40℃~150℃)。
致命误区：忽视800V平台电晕放电风险→需选用双重绝缘+气密填充设计(如罗森伯格HV CMC系列)。
二、换电连接器：商用车高效补能核心
功能：实现整车与换电系统快速电气连接，商用车单车价值1200-2500元，插拔寿命>2万次(蔚来BAAS方案)。
1. 技术创新
浮动容差设计：公母端补偿±2mm(永贵电器EGC系列)，适应车电分离定位误差。
盲插技术：导引销与锥形入口确保振动环境零松脱(如Amphenol方案)。
2. 市场格局
乘用车市场：奥动新能源(市占率60%);
商用车市场：玖行能源(重卡换电份额超50%)。

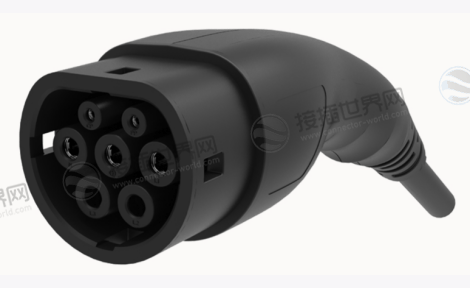

三、充电连接器：三大全球标准割据
全球充电接口呈现欧标(IEC 62196)、美标(SAE J1772)、国标(GB/T 20234)三足鼎立，技术差异显著：
| 标准类型 | 最大功率 | 针脚数 | 核心差异 | 代表车型 |
|---|---|---|---|---|
| 欧标 | 350kW | 7针 | 预留PLC通信接口 | 奔驰EQS |
| 美标 | 200kW | 5针 | 兼容特斯拉超充 | 特斯拉Cybertruck |
| 国标 | 250kW | 9针 | CC2针脚支持车辆身份识别 | 比亚迪汉 |
注：国标通过身份识别强化充电安全，欧标侧重通信扩展性。

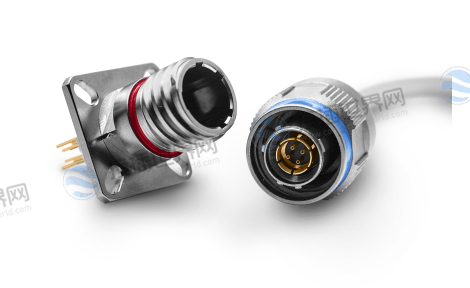

四、高速连接器：智能驾驶的“神经网络”
功能：传输摄像头、雷达等高带宽数据，L4级车型用量达35个以上(如大众ID.4)。
1. 技术演进路线
FAKRA→Mini-FAKRA：体积缩小80%，支持6Gbps传输(倒车影像线束用量36条)。
以太网连接器：单通道224Gbps(安费诺NovaRay)，适配L4+自动驾驶。
2. 场景化参数需求
| 应用场景 | 带宽需求 | 阻抗匹配 | 代表型号 |
|---|---|---|---|
| 摄像头 | 1.5Gbps | 50Ω±10% | 罗森伯格HFM® |
| 激光雷达 | 25Gbps | 100Ω±5% | TE MATE-AX |
| 域控制器 | 100Gbps | 差分对±1% | Molex 10G-K |
数据来源：行业标准与厂商技术手册

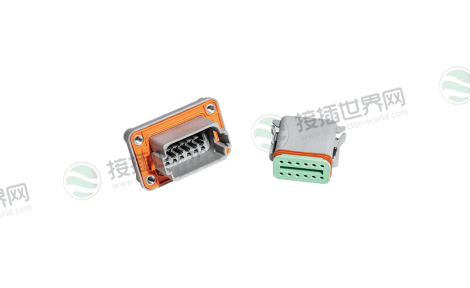

五、低压连接器：车身控制的“毛细血管”
功能：负责ECU通信、传感器信号等低功率传输，工作电压14V，成本占整车连接器20%。
1. 国产替代策略
材料革新：中航光电EVH6系列采用铝代铜设计，减重20%且兼容98%旧面板。
集成优化：域集中架构减少线束用量30%(特斯拉Model Y方案)。
2. 成本陷阱规避
避免选用非IATF 16949认证供应商→端子成本占连接器40%-45%，工艺缺陷可致信号失真。
电动汽车连接器有几种的答案，本质是技术场景与安全标准的系统解构。从高压连接的“1500V耐压防护”、换电接口的“±2mm浮动容差”，到高速传输的“224Gbps带宽突破”，五大类型共同构建了电动智能汽车的底层安全框架。未来，随着800V平台普及与L5自动驾驶落地，连接器将向 “高集成(三合一模块)、智能化(内嵌诊断芯片)、国产化(2025年35%市占率目标)” 三大方向演进。企业需攻克LCP材料依赖(90%靠日本进口)、ASIL-D认证等瓶颈，方能在全球竞争中重塑 电动汽车连接器的技术话语权。
