电动汽车电连接器的作用解析：电力、信号与安全的三大核心使命

电动汽车电连接器的作用是新能源汽车高压电气系统的基石。随着800V高压平台与L4级自动驾驶的普及，电动汽车电连接器的作用已超越传统导电功能，扩展至高电压低损耗传输、高速数据互通、主动安全防护三大维度。据行业数据，高压连接器失效可导致30%以上电路故障，其可靠性直接关乎整车安全与续航表现。接插世界网将结合2025年最新技术标准，系统剖析电动汽车电连接器的核心功能与技术演进趋势。

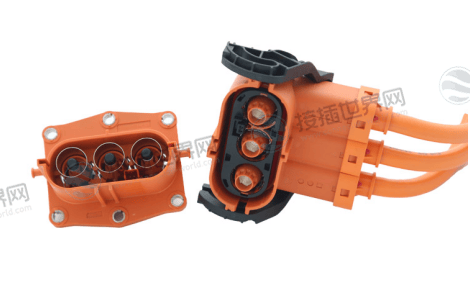

一、高压电力传输：车辆动力的“大动脉”

1. 高效低损能量传输

高载流与低电阻设计：高压连接器需承载高达300A电流，接触电阻需≤1mΩ(QC/T-1067标准)。超标可致温升55K以上，引发塑壳变形甚至熔毁。镀银端子(厚度≥0.2μm)可降低电阻40%，减少能量损耗，提升续航里程。

电压耐受能力：800V平台要求绝缘耐压≥8.5kV(1500V系统)，爬电距离从8mm增至14mm，防止高压击穿空气引发电弧事故。

2. 能源传输场景应用

电池包能量分配：连接器将电池组能量传输至电机控制器、DCDC转换器等部件。例如4芯M16插头串联电池模组，实时传递电压、温度数据至BMS，硅橡胶绝缘层耐150℃高温抵御电解液腐蚀。

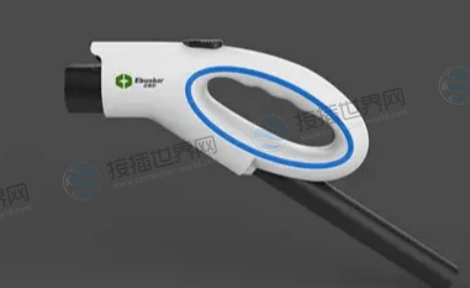

充电系统支持：液冷超充枪连接器承载600A电流，插拔寿命达10万次，单价3000-4000元。镀金界面保障低损耗导电，适配10，000次以上插拔需求。

二、信号与数据传输：智能控制的“神经网络”

1. 实时信号精准控制

传感器信号传输：微型连接器(如XH-2AWXH系列)传输曲轴位置、温度等传感器数据，延迟要求<1ms。磷青铜端子的三触点结构抗震强度达10G，确保颠簸路段信号零中断。

安全系统联动：安全气囊连接器内置弹簧锁止机构，防止振动导致瞬断，触发响应时间<0.1秒。

2. 高速数据互通

自动驾驶感知层：FAKRA射频连接器支持6GHz频段传输激光雷达点云数据，速率达10Gbps;Mini-FAKRA体积缩小20%，逐步替代传统型号。

车载以太网整合：HSD连接器整合CAN FD与音频信号，差分阻抗100Ω±10%，满足L3级自动驾驶实时性要求。屏蔽层覆盖率≥85%，抑制电磁干扰(EMI)。

三、安全保障：高压与环境风险的“双重护盾”

1. 主动安全防护机制

高压互锁(HVIL)：连接器内置互锁回路，断电延迟≤100ms(大众VW 80300标准)，插拔瞬间切断电流，防止电弧烧蚀。

防火与防触设计：壳体通过UL94 V-0认证(950℃灼热丝测试)，物理屏障设计防止人员直接接触带电端子。

2. 极端环境可靠性

数据来源：行业标准ISO 16750-3、GMW-3191

四、特殊功能拓展：换电、热管理与智能化

1. 换电系统核心支持

轴向浮动容差设计：瑞可达换电连接器允许±2mm对位误差，插拔寿命超10万次(2倍行业标准)，适配车电分离场景。

盲插技术：导引销与锥形入口设计实现自动对齐，螺纹耦合机构(如Amphenol方案)确保振动环境零松脱。

2. 热管理与智能化演进

冷却系统链接：液冷管路连接器耐150℃高温/20Bar压力，防止冷却液泄漏引发短路。

内嵌诊断芯片：实时监测端子温升与氧化状态(如TE方案)，故障预警响应<0.1秒，推动预测性维护落地。

电动汽车电连接器的作用已从基础导电元件升级为融合 “电力传输-信号控制-主动安全” 的智能载体。其在800V平台下的低损耗设计(电阻≤1mΩ)、IP6K9K级环境防护以及换电系统的浮动容差结构，共同构筑了新能源汽车的核心安全壁垒。未来，随着碳化硅超导材料应用、三合一模块(电源+信号+光纤)集成及国产化率向50%突破，电动汽车电连接器将向 “高电压-高智能-高密度” 方向演进，为L5自动驾驶与超快充生态提供底层支撑。企业需攻克LCP材料本土化、ASIL-D功能安全认证等瓶颈，方能主导下一代技术标准。
