泰科TE 1-2272922-3连接器中文手册_现货采购_配套型号指南

泰科1-2272922-3连接器是由全球领先供应商泰科电子（TE Connectivity）设计的一款缆到缆连接系统，专用于信号电路。它采用公端子护套结构，配置1行2位连接点，中心间距为8毫米。产品最大工作电压为800伏特，端子电流容量最高1安培，适用于同轴电缆压接端接。工作温度范围宽广（-40°C至125°C），安装方式为自由悬挂的电缆安装，壳体为粉绿色，但不具备密封、屏蔽或位置锁定功能，适合于信号传输的非极端环境应用。

一、1-2272922-3中文手册

分类	详情

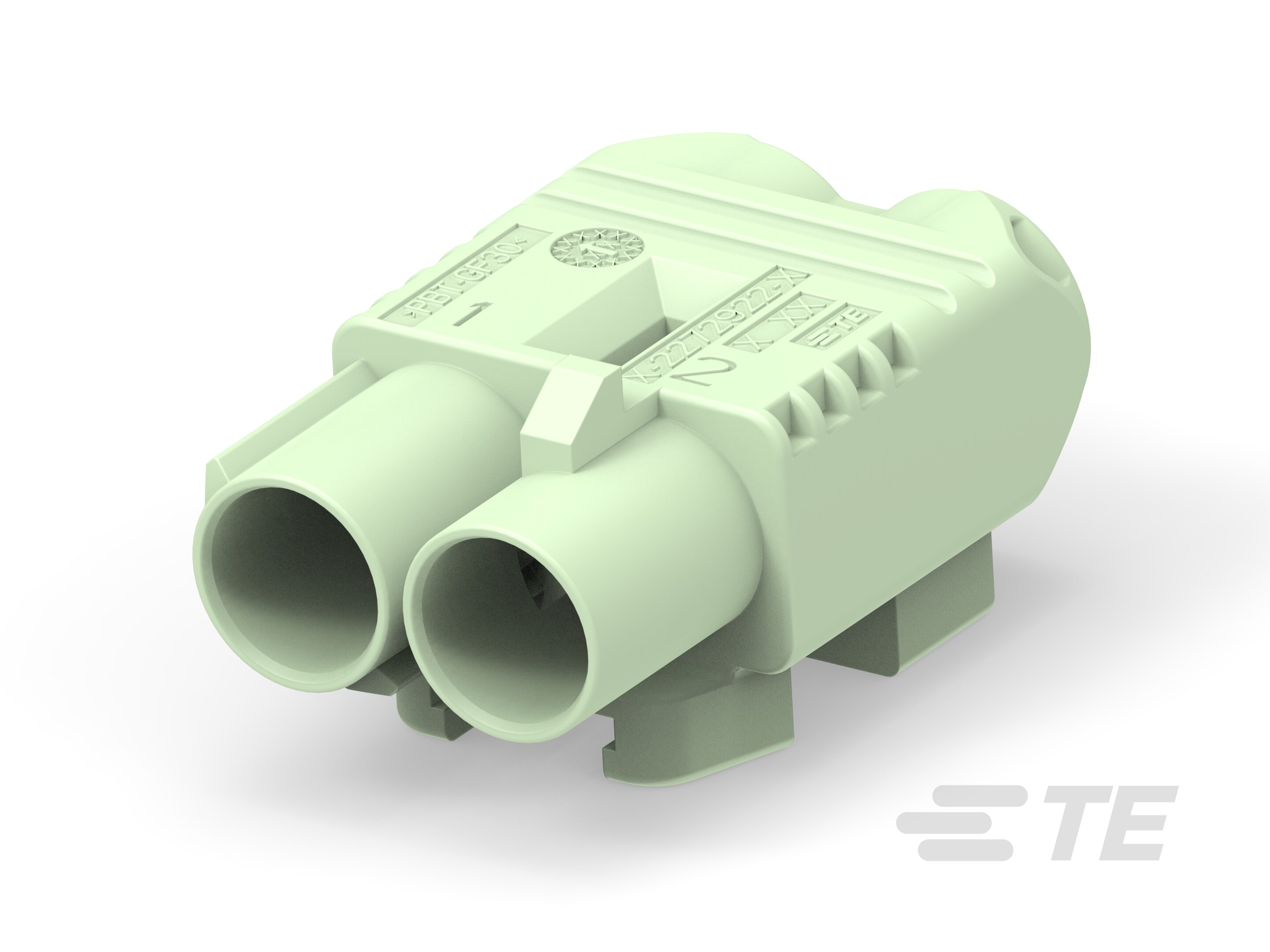

产品图
产品型号	1-2272922-3
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	N
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	粉绿色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	1-2272922-3现货
原厂手册	1-2272922-3数据手册.PDF

二、1-2272922-3配套型号

三、1-2272922-3适用领域

泰科1-2272922-3连接器凭借其高电压架构与宽温域稳定性，主要适配以下应用场景：

1. 高压汽车电子系统

支持800V电气架构，工作温度范围覆盖-40℃至125℃，满足电动车高压线束检测设备及车载ECU的信号传输需求。键控代码"N"与0.5mm插针直径提供精准对接保障，避免高压场景下的误插风险。

2. 工业仪器内部布线

180°出线角度的自由悬挂设计适应紧凑空间布局，125℃耐温特性契合工业设备机柜内高温环境。同轴电缆传输方案确保传感器信号在电机控制、变频器等场景的抗干扰能力。

3. 医疗诊断设备

粉绿色壳体实现设备内部线路快速识别，1A信号传输能力适配监护仪、影像设备等低电流精密仪器。8mm中心间距优化连接密度，简化设备维护与线路更换流程。

4. 精密通信装置

双位单行结构平衡空间利用率与信号完整性，宽温域特性支持5G基站射频模块、数据中心服务器等设备的时钟信号传输，避免高频信号衰减。

该连接器通过同轴电缆适配性及宽温域稳定性，确保在高压检测、精密仪器等场景中的信号保真度，粉绿色壳体强化设备内部线路的可维护性。

四、1-2272922-3常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏物理固定点，在振动或外力作用下易发生位移或脱落。

方案：在电缆出口处加装应力消除结构（如线扣、绑带），确保应力均匀分布；或增设支架/卡槽提供辅助支撑。

2. 密封防护失效

问题：非密封设计在潮湿（>80%RH）或多尘环境中易导致污染物侵入，影响电气性能。

方案：严格监控使用环境湿度，定期清理连接器界面；必要时在接合面涂覆密封硅胶增强临时防护性（需确认兼容性）。

3. 端子接触可靠性低

问题：1A小电流信号端子对压接高度偏差（超±0.5mm）或氧化敏感，易引起接触电阻升高。

方案：使用精密压接工具控制公差，采用无残留清洁剂处理氧化端子；定期检测导通性能并及时更换异常端子。

4. 外壳结构损伤

问题：粉绿色尼龙6/6外壳长期暴露于强腐蚀介质或极限高温（近125°C）易引发变形或脆化。

方案：避免接触酸碱溶剂，高温工况下替换为金属壳体型号；建立周期性外观检查机制。

5. 键控定位失准

问题：键控代码"N"未与匹配公端对齐时，导致插接错位或机械性损坏。

方案：插接前双确认键控代码兼容性，使用导向柱等辅助工具实现精准对位。

关键设计特征提示：

- 适用于800V架构的同轴信号传输，不可用于电源电路。

- 180°出线设计需预留足够弯曲半径（≥8倍线径）。

- 压接质量直接影响寿命，推荐使用泰科认证工具。
