泰科TE 1-2272922-2连接器中文手册_现货采购_配套型号指南

泰科1-2272922-2是一款汽车信号电路用缆对缆连接器，采用不可密封公端子护套设计。特性包括1行2位布局、标称电压800V、端子最大电流1A以及压接线缆端接方法。物理参数涵盖180°出线角度、8mm中心间距、0.5mm接合插针直径和粉橙色壳体。适用于自由悬挂安装，工作温度范围-40°C至125°C，无屏蔽功能，设计符合信号传输应用。

一、1-2272922-2中文手册

分类	详情

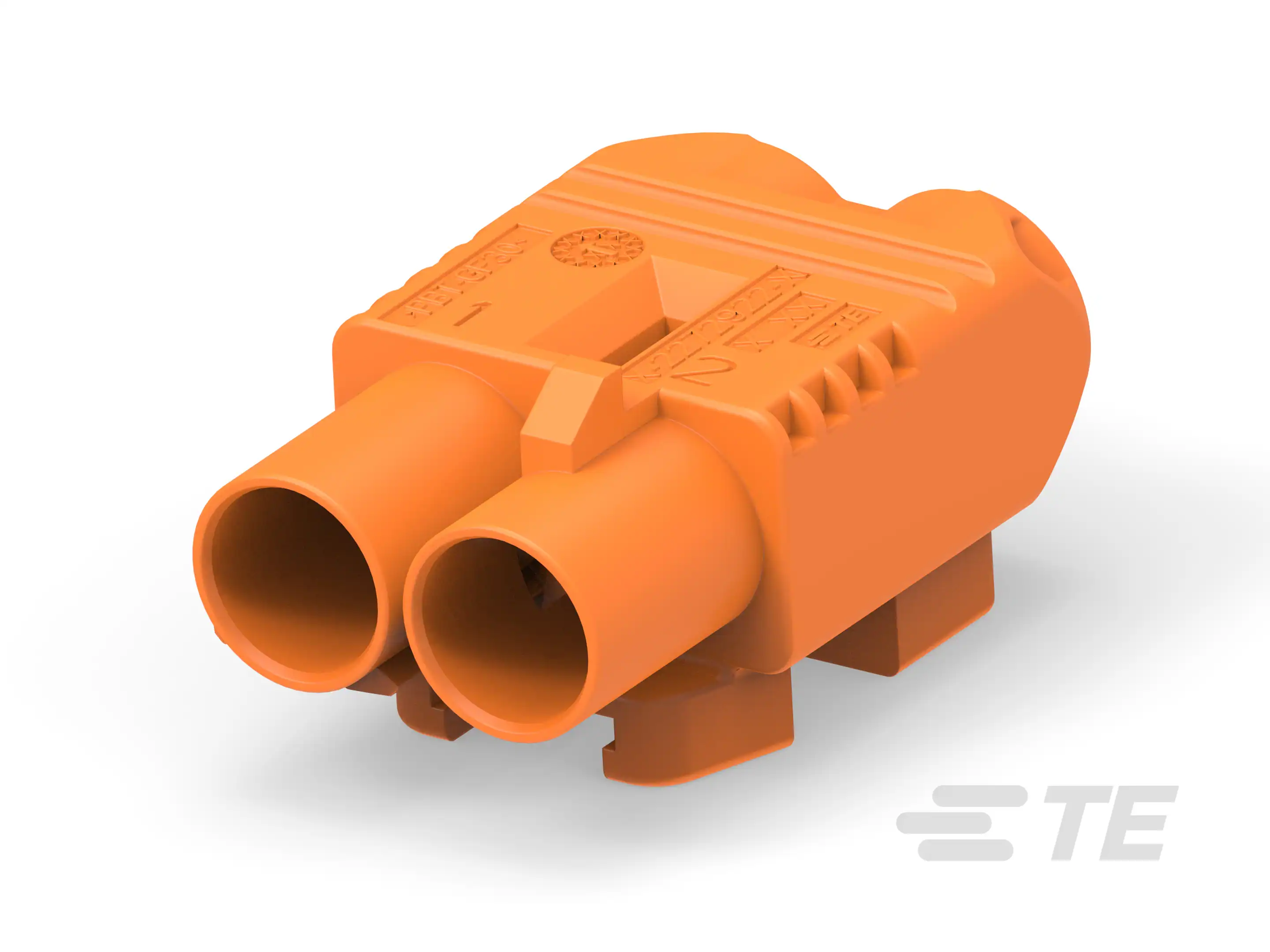

产品图
产品型号	1-2272922-2
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	M
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	粉橙色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	1-2272922-2现货
原厂手册	1-2272922-2数据手册.PDF

二、1-2272922-2配套型号

三、1-2272922-2适用领域

泰科1-2272922-2连接器凭借其精准适配性、宽温度适应性及可靠的信号传输性能，适用于以下关键领域：

1. 汽车电子系统：键控代码M机制防止端子误插，支持车载ECU、传感器接口等场景，确保低电流（最大1A）信号链路的稳定性，满足行车安全与系统可靠性需求。

2. 工业自动化与设备控制：工作温度范围覆盖-40°C至125°C，适应工厂、机床等高振动或极端环境，自由悬挂安装方式简化电缆布局，提升在机械控制链路的连接效率。

3. 户外能源与基础设施：粉橙色壳体提供高辨识度，结合同轴电缆类型，适用于太阳能逆变器、风电机组等野外设备，耐受恶劣天气并优化信号传输质量。

4. 通信与数据传输系统：缆到缆设计支持紧凑的线到线连接，结合8mm间距布局平衡抗干扰能力，用于基站、路由器内部低功耗信号电路，保障数据完整性。

5. 特定器械内部布线：可维修结构与180°出线角度适配医疗设备或检测仪器内部的信号线缆连接，防止端接松动，简化维护流程。

该连接器通过键控对准、宽温耐受及自由悬挂设计，确保在严苛环境下实现长期稳定的低电流信号传输，粉橙色壳体进一步强化工业场景的可视化管理。

四、1-2272922-2常见问题与解决方案

泰科1-2272922-2连接器常见问题与解决方案

1. 安装松动或脱落

问题：安装类型为电缆安装（自由悬挂），缺乏固定点设计，易受外部振动或机械外力影响，导致连接器位移或脱落风险增高。

方案：增设备用应力消除组件（如尼龙卡扣或绑带），确保电缆受力分布均匀，或在支撑点添加辅助结构以分散外力冲击。

2. 端子接触不良

问题：因线缆端接方法采用压接工艺，若操作不当（如压接高度超标）或端子表面氧化，可能引发接触电阻异常，影响信号传输性能（电路应用为Signal）。

方案：遵循压接公差（建议高度±0.2mm），使用无腐蚀清洁工具去除端子氧化层，严重损坏时更换同规格端子。

3. 外壳变形或劣化

问题：壳体材质（尼龙基）在高温环境（工作温度≤125°C）或化学暴露下，易发生变形或结构弱化。

方案：避免强腐蚀性介质接触，高温应用更换为耐温合金外壳型号，定期目测检查壳体完整性与颜色（粉橙色）变化。

4. 键控错位或连接失败

问题：键控代码M未与公端准确匹配，或端子排列顺序误差，可能导致对接失准或连接不稳定。

方案：安装前核实两端键控代码与位序一致性，通过机械对准工具辅助定位，确保180°出线角度精准对齐。
