泰科TE 1-2272922-1连接器中文手册_现货采购_配套型号指南

泰科1-2272922-1是一款低压信号传输用双位公端子护套连接器，采用直向（180°出线）电缆安装设计。核心参数支持800V标称电压架构与最大1A电流，工作温度范围覆盖工业级要求的-40°C至125°C。其胭脂红色壳体包含两个位，中心间距8mm，通过压接方式端接同轴电缆。该连接器不具备密封、屏蔽及连接器位置保证（CPA）功能，适用于非严苛环境下的信号电路连接需求，符合汽车电子等场景对紧凑型低压互连组件的规格要求。

一、1-2272922-1中文手册

分类	详情

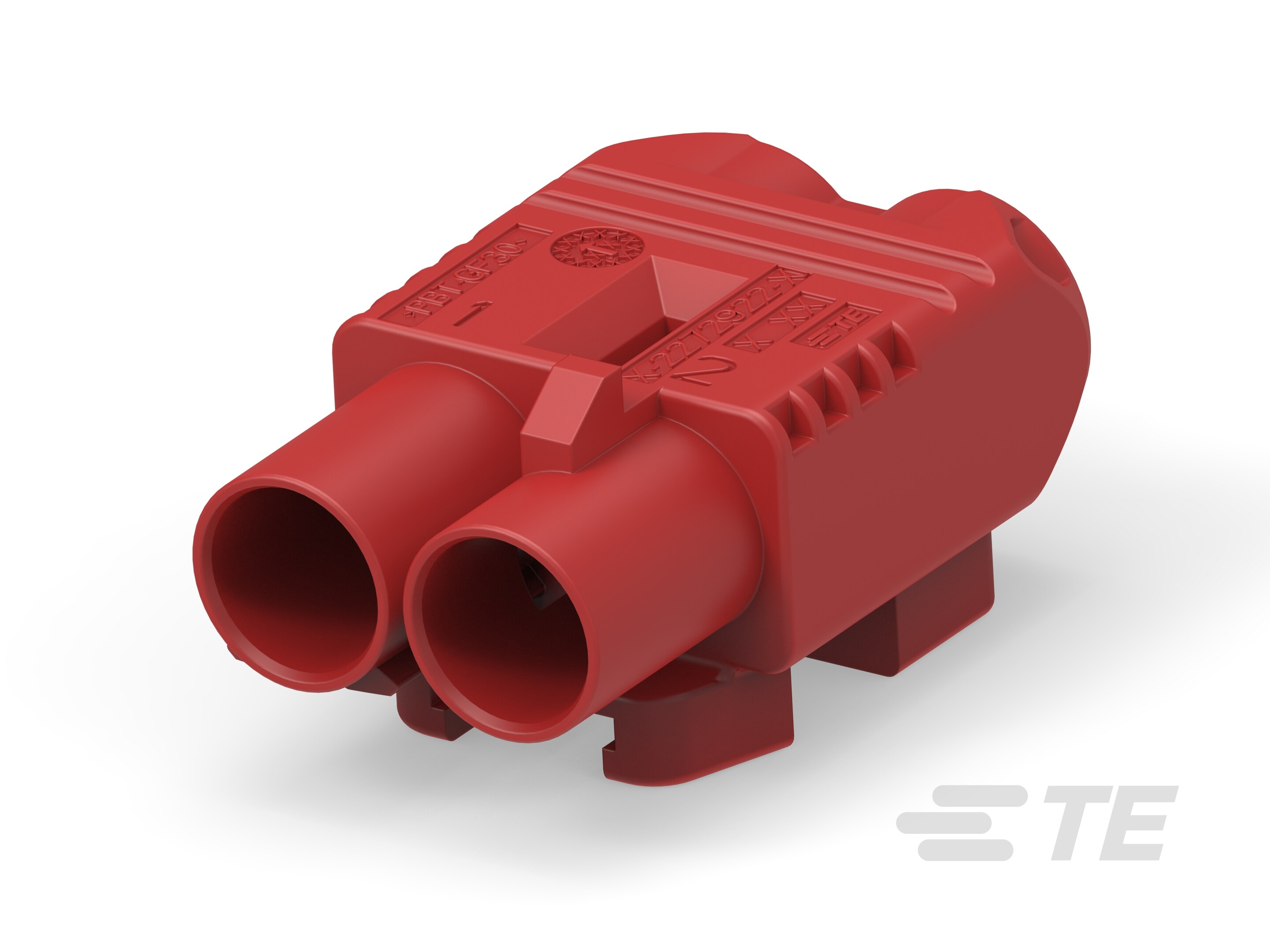

产品图
产品型号	1-2272922-1
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	L
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	胭脂红
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	1-2272922-1现货
原厂手册	1-2272922-1数据手册.PDF

二、1-2272922-1配套型号

三、1-2272922-1适用领域

1. 汽车电气系统

胭脂红色壳体结合键控代码L设计，有效防止车载应用中的误插风险。800V电压架构兼容电动车高压平台，180°出线自由悬挂结构适配线束空间布局，适用于ECU、传感器线缆等传输低频信号场景（1A电流上限）。宽温域支持（-40°C至125°C）确保严寒酷热工况下的稳定性。

2. 工业设备信号传输

8mm间距单行双位结构在有限空间内保障信号完整性，镀镍端子抗氧化特性匹配同轴线缆传输需求。高机械强度外壳（125°C耐温）耐受生产线振动与油污侵蚀，适用于工控仪表、机械传感器等低频信号连接。

3. 仪器仪表控制模块

压接式同轴线缆端接方式简化维护流程，端子精准对准设计（0.5mm插针直径）确保微弱信号传输可靠性。无密封要求的结构适配温控稳定的设备内部布线，如实验室仪器、测试台架等封闭环境。

4. 通信设备基础连接

双位电路布局平衡空间效率与抗干扰能力，铜合金端子实现稳定接触阻抗，适用于基站内部低频控制信号传输、路由器辅助线缆对接等场景，满足电子设备基础连接需求。

该连接器通过键控防呆、自由悬挂安装及宽温域耐受设计，在汽车、工业控制等场景中提供基础信号传输的物理层保障，胭脂红壳体增强线束识别效率。其1A电流限制与同轴电缆适配特性，注定向中低频信号传输场景的专业化应用倾斜。

四、1-2272922-1常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏机械固定点，振动或外力易导致连接器位移或脱落。

方案：增设应力消除结构（如线缆卡扣或束线带），确保线缆受力点远离端子接口，或通过支撑架分散机械应力。

2. 环境耐受性风险

问题：非密封设计在粉尘/潮湿环境中易受污染物侵入，高温环境（>125℃）可能导致尼龙6/6外壳变形。

方案：避免暴露于强酸/碱介质，定期清理连接器表面；高温工况建议更换金属外壳型号，并确保工作温度≤125℃。

3. 电气接触异常

问题：0.5mm公端子压接高度偏差或表面氧化造成接触电阻增大，影响800V架构信号传输。

方案：严格控制压接高度公差（±0.2~0.5mm），使用专用触点清洁工具处理氧化层，超标时更换端子。

4. 对接校准偏差

问题：单键控代码（L型）需精确匹配公母端，同轴线缆180°出线角度易引发错位。

方案：预安装阶段核对键槽方向与端子排列（1×2位），使用导向夹具辅助轴向对准，确保完全插合。

技术依据说明：

- 压接工艺按产品手册要求执行，接触不良解决方案引用端子制造商规范

- 环境耐受性建议基于材料特性（尼龙6/6的TG点）及工组温度范围（-40~125℃）

- 校准流程适配连接器物理参数（中心距8mm，出线角度180°）

- 电气安全措施符合800V电压架构的绝缘要求
