泰科TE 1-2272922-0连接器中文手册_现货采购_配套型号指南

泰科1-2272922-0是一款电缆对电缆连接的2位公端子护套连接器，专为信号传输应用设计。其额定电压架构为800V，端子最大载流1A，适用于-40℃至125℃的工作环境。该连接器采用单排结构，中心间距8mm，具备180度出线角度和压接线缆端接方式，咖喱色壳体设计满足电缆安装（自由悬挂）要求。虽无可密封性和连接器位置保障功能，且为非屏蔽同轴电缆应用，但其结构简单可靠，符合工业环境下对小型电连接器的基本需求。

一、1-2272922-0中文手册

分类	详情

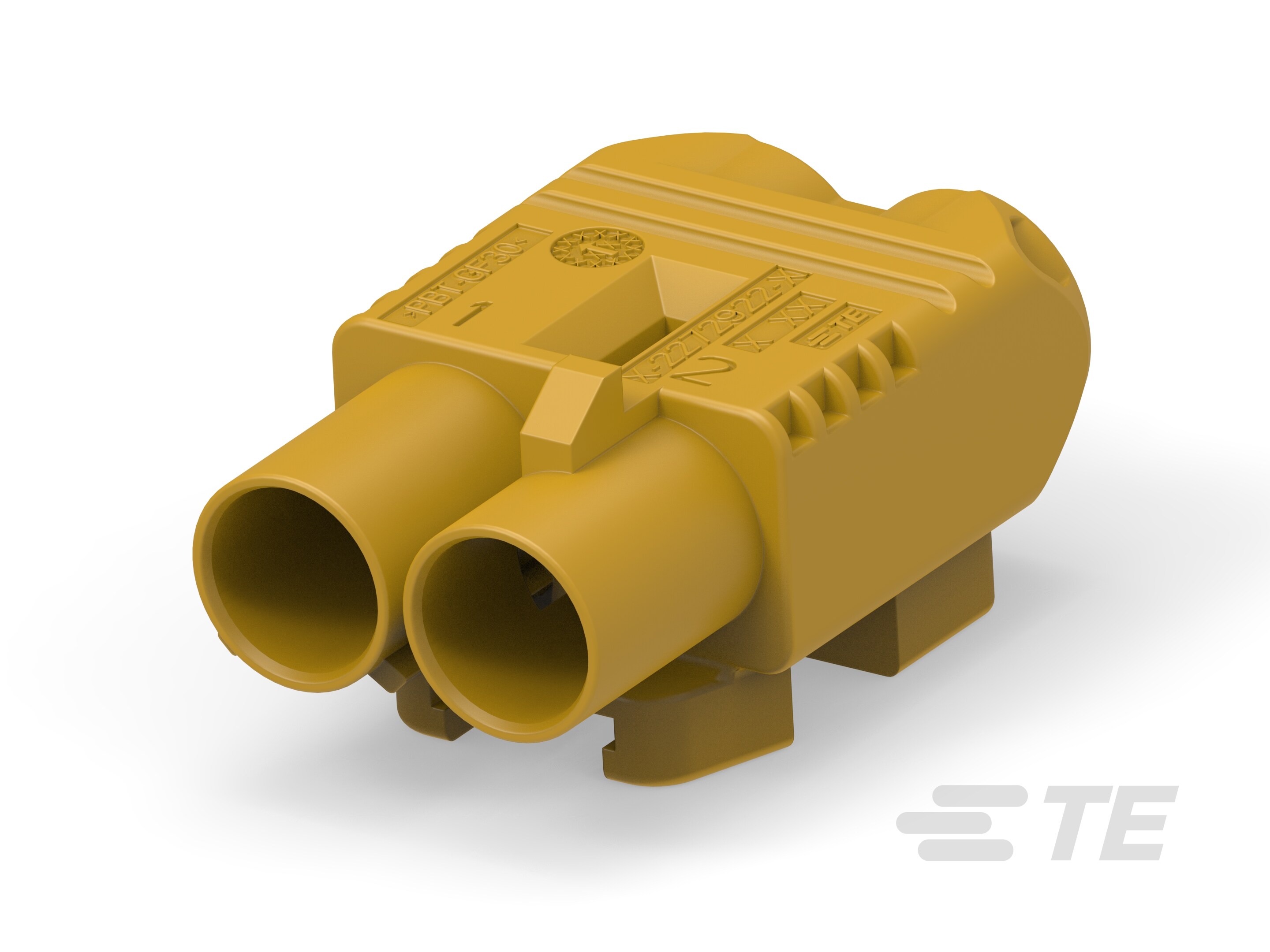

产品图
产品型号	1-2272922-0
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	K
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	咖喱色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	1-2272922-0现货
原厂手册	1-2272922-0数据手册.PDF

二、1-2272922-0配套型号

三、1-2272922-0适用领域

泰科1-2272922-0连接器凭借其高温耐受性、紧凑布局及特定电气特性，广泛应用于以下领域：

1. 汽车电子系统

键控代码`K`机制确保精准对接，有效防止车载线束接口的误插风险；125°C高温耐受性（工作温度范围-40℃至125℃）适应发动机舱等严苛环境；800V电压架构满足汽车ECU、传感器模块的高压信号传输需求，保障行车系统稳定性。

2. 工业自动化设备

自由悬挂式电缆安装设计（出线角度180°）适配复杂布线场景，8mm宽间距单行布局（2位）平衡空间利用率与信号隔离需求；1A电流承载能力及压接线缆端接方式，适用于控制柜内低电流传感器、执行器的可靠连接。

3. 户外能源基础设施

咖喱色外壳增强设备在光伏电站、风力发电机组等户外场景的视觉辨识度；-40℃低温启动性能适应极端气候，同轴电缆兼容性支持能源设备中的射频信号传输需求。

4. 通信设备内部连接

线缆到线缆（缆到缆）连接方式适配路由器、基站内部同轴信号线互连；.5mm对接插针直径提供精准接触，确保高频信号传输完整性。

5. 紧凑型仪器仪表

2位单行紧凑结构（总宽度约16mm）及自由悬挂特性，适用于医疗监测设备、便携式检测仪器的内部空间受限场景，简化线缆排布设计。

该连接器通过键控防误插机制、宽温域适应能力（-40℃~125℃）及同轴信号传输优化，在高压、高低温交变环境中保持稳定电气性能，咖喱色外壳进一步强化工业场景中的快速定位与维护效率。

四、1-2272922-0常见问题与解决方案

1. 自由悬挂安装稳定性不足

问题：电缆安装（自由悬挂）设计缺乏机械固定点，在振动或外力牵引下易导致连接器位移或脱落。

方案：增加应力消除附件（如绑带或卡扣），优化线束走向以减少局部受力，必要时增设支架分散机械应力。

2. 环境防护性能受限

问题：非密封型设计（可密封性为否）在湿度＞80%RH或粉尘环境中易受污染，影响信号传输可靠性（电路应用Signal）。

方案：控制部署环境湿度，定期清洁接触面；如需升级防护，建议替换为IP67及以上防护等级的同系列密封型号。

3. 端子压接精度要求高

问题：1A最大电流承载能力下，0.5mm公端子若压接高度偏差＞±0.2mm，可能导致接触电阻增大或过热（工作温度上限125°C）。

4. 高温环境外壳形变风险

问题：尼龙外壳持续暴露于＞125°C环境（如引擎舱近热源处）可能软化变形，导致端子对准失效。

方案：部署位置避开＞125°C热源；若无法规避热环境，更换为金属外壳版本（如泰科同系列MX150认证型号）。

5. 键控错位引发对接失败

问题：键控代码K未与公端匹配或±0.5mm插针公差累积造成机械干涉时，将导致端子无法完全接合。

方案：安装前双重校验公/母端键控代码一致性；使用带导向槽的工装辅助插合，确保8mm间距端子精准对位。

设计适配建议：

- 电缆兼容性：适用于同轴电缆（中心距8mm），避免使用外径＞Φ6mm线缆防止应力集中。

- 运维周期：在振动环境中每6个月检查端子插合深度（标准插针长度-0mm退缩量为正常），每2年进行绝缘电阻测试。
