泰科2272922-9是一款双位单行公端子护套连接器，专为缆对缆信号传输设计。其核心特性包括800V高压架构与1A最大电流承载能力，采用压接式线缆端接及180°出线角度，便于布线安装。连接器工作温度范围覆盖工业级严苛环境（-40℃至125℃），淡棕色壳体表明其材料特性。尽管不具备密封或屏蔽功能，但8mm中心距设计与同轴电缆兼容性使其适用于信号电路应用，典型应用于自由悬挂式电缆安装场景，符合工业连接器对基础信号连接的可靠性要求。

一、2272922-9中文手册

分类	详情

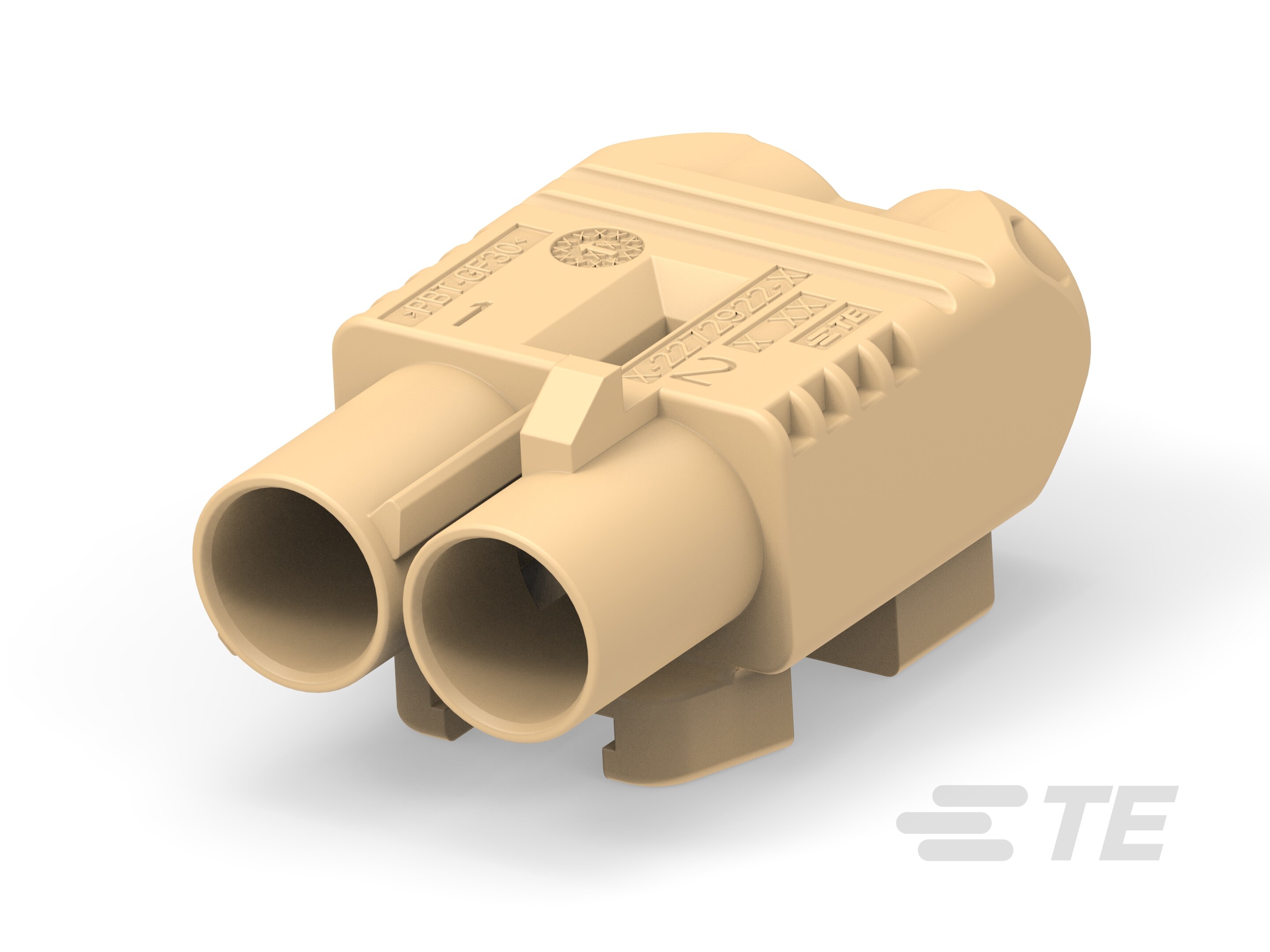

产品图
产品型号	2272922-9
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	I
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡棕色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2272922-9现货
原厂手册	2272922-9数据手册.PDF

二、2272922-9配套型号

三、2272922-9适用领域

泰科2272922-9连接器凭借其特定结构设计及电气性能，适用于以下专业领域：

1. 工业控制与传感器系统：公端子护套结构与单行双位布局(8mm间距)兼顾可靠性与空间效率，耐温范围（-40℃至125℃）适配工厂机械内部温控单元、PLC控制箱等关键信号连接，满足高强度工况需求。

2. 汽车高压电气环境：800V电压架构与压接线缆端接设计，配合键控代码I有效防止误插，适用于新能源汽车电机控制器辅助信号回路、BMS低压监测接口等高要求场景。

3. 户外能源装置布线：自由悬挂安装方式优化狭小空间布线布局，180°出线角度简化同轴线缆路径规划，淡棕色壳体便于光伏汇流箱、储能设备等场景的快速检修识别。

4. 精密仪器信号传输：.5mm精密接合插针对准保障低频信号完整性，宽温域特性（-40℃至125℃）支持实验室设备控制单元的内部弱电流信号稳定传递。

5. 紧凑型通信设备：线到线直连架构节省空间占用，压接端接提供可靠的电缆连接，可应用于基站内部低频控制模块或工业级路由器的辅助端口布设。

该连接器通过高压耐受设计、宽温域适应性及定向键控机制，在保障低频信号精准传输的同时，强化了严苛工况下的物理可靠性，淡棕色外壳进一步提升现场装配的可辨识度。

四、2272922-9常见问题与解决方案

1. 安装松动或不稳定

问题：自由悬挂安装方式缺乏可靠固定点，易受振动或外部力冲击，导致连接器位移或脱落。

方案：安装应力消除附件如卡扣或绑带，确保电缆应力均匀分布；或在布线系统中增加机械支撑结构，分散外部应力。

2. 端子接触不良

问题：1.2mm母端子压接过程中出现公差超差或表面氧化，导致接触电阻升高，影响信号传输稳定性。

3. 外壳变形或材料退化

问题：尼龙6/6材质壳体在高温环境（>125°C）中长期工作易发生热变形或降解，降低机械强度和使用寿命。

方案：避免暴露于腐蚀性化学环境或持续高温场景；在高温应用下采用金属外壳替代方案；实施定期目视检查，确保外壳完整性。

4. 键控错位或连接失准

问题：键控代码I对配公端时可能出现偏差或未精确匹配，导致连接不稳定甚至无法对接。

方案：操作前核验两端键控代码及端子序列；使用定位工具辅助安装，确保精确对准；强化操作培训以减少人为误差。

5. 信号干扰或传输衰减

问题：无屏蔽设计在同轴电缆应用中易受电磁干扰或高阻抗影响，导致信号失真或传输性能下降。

方案：优化布线路径以远离干扰源；在电路设计中引入外部屏蔽措施；确保端子清洁和低电阻连接，减少信号损失。
