泰科2272922-8是一款适用于800V电压架构的双位（2位）单排（1行）公端子护套连接器。其主体为紫色，采用180°出线设计，通过压接方式端接同轴电缆，安装形式为自由悬挂。该连接器支持最高125°C的工作温度（范围-40°C至125°C），中心间距为8mm，接合插针直径为0.5mm。作为信号传输应用中的电缆对电缆连接器，其最大端子额定电流为1A。该型号不具备密封性、屏蔽能力及连接器位置保证功能，体现了泰科在基础信号连接器领域可靠且紧凑的设计特点。

一、2272922-8中文手册

分类	详情

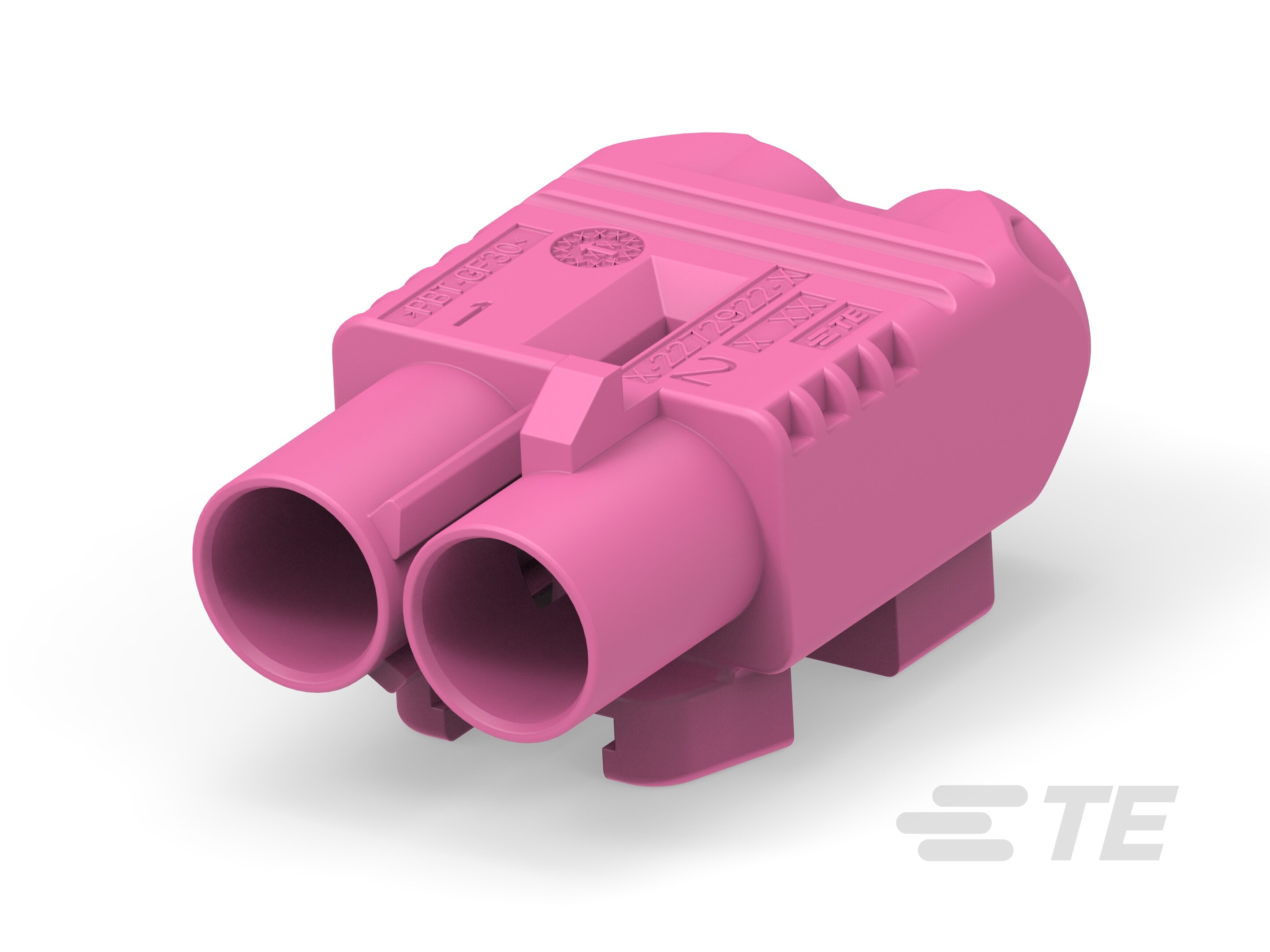

产品图
产品型号	2272922-8
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	H
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	紫色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2272922-8现货
原厂手册	2272922-8数据手册.PDF

二、2272922-8配套型号

三、2272922-8适用领域

泰科2272922-8连接器凭借其高信号完整性、宽温适应性及紧凑设计，广泛应用于以下信号传输需求领域：

1. 通信与数据传输设备：同轴电缆类型（适配高频信号）和8mm中心间距优化连接密度与抗干扰能力，适用于基站、路由器内部信号传输，确保低失真数据流的稳定处理，键控代码H机制防止插错配置。

2. 工业自动化控制系统：自由悬挂安装方式简化紧凑空间电缆布局，-40°C至125°C宽温范围(-40°F至257°F)适应工厂环境温度波动，支持传感器和控制模块的低电流信号链接，提升机械设备的集成效率。

3. 汽车电子组件：键控代码H及0.5mm接合插针直径实现精准端子对准，适用于车载ECU、仪表盘信号接口等，180°出线角度优化线束管理，1A最大电流额定值保障低功耗信号的可靠性。

4. 消费电子产品：2位单行布局平衡空间占用与连接性能，紫色外壳增强设备内部视觉区分，压接线缆端接方法简化组装，适配智能家居控制器、音频设备等低压信号传输场景。

5. 替代能源监控设备：如太阳能控制系统或风力发电监测单元，宽温性能抵御户外温度变化，自由悬挂结构适配高密度电缆布置，但需注意非密封设计限制其在高湿或多尘暴露环境的应用。

该连接器通过键控对准机制、自由悬挂安装及同轴电缆信号优化，确保在复杂电子系统中实现长期稳定连接，紫色外壳进一步强化集成设备的标识功能。

四、2272922-8常见问题与解决方案

泰科2272922-8连接器常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装方式缺乏固定支撑点，易受振动或外部机械力影响，导致连接器移位或完全脱离。

方案：添加应力消除附件（如卡扣或绑带），合理分布电缆受力点；必要时配置额外支撑结构以分散应力负载。

2. 密封性不足

问题：非密封设计无法提供环境防护，高湿度（>80%RH）或污染物环境中，水分或杂质易渗入连接点影响信号性能。

方案：定期清洁界面表面，采用硅胶密封圈等辅助密封措施增强屏障作用；严格控制环境湿度于安全范围内。

3. 端子接触不良

问题：压接不当或端子表面氧化引发接触电阻增大，导致信号传输不稳定或中断（适用于信号电路应用）。

方案：按压接高度公差标准（±0.2~0.5mm）操作；使用专用工具清除氧化层；视情况更换端子以确保连接可靠性。

4. 外壳变形或腐蚀

问题：尼龙外壳在高温（最高125°C）或强酸/碱环境中易变形老化，降低机械强度和防护能力。

方案：避免暴露于腐蚀性液体或极端高温区；高温应用下优化散热或选用兼容替代外壳材质；执行定期完整性检测。

5. 键控错位或对准偏差

问题：键控代码H未与公端对齐时，产生错位连接，影响稳定性和信号传输质量。

方案：安装前核验键控代码及端子布局顺序；借助对准工具精确定位，确保接口精准匹配。
