泰科2272922-7是一款专为信号传输设计的同轴电缆连接器，采用电缆安装方式（自由悬挂），结构紧凑，适用于严苛环境。其主要特性包括：公端子护套设计，单排2位布局，中心间距8mm；支持800V电压架构与1A最大电流，工作温度范围覆盖-40℃至125℃；采用压接式线缆端接确保稳定性，180°出线角度便于布线集成。该非屏蔽型连接器以蓝灰色壳体为标识，搭配0.5mm接合插针，满足基础信号传输场景的可靠性需求，适用于需要耐高温与直插式连接的应用环境。

一、2272922-7中文手册

分类	详情

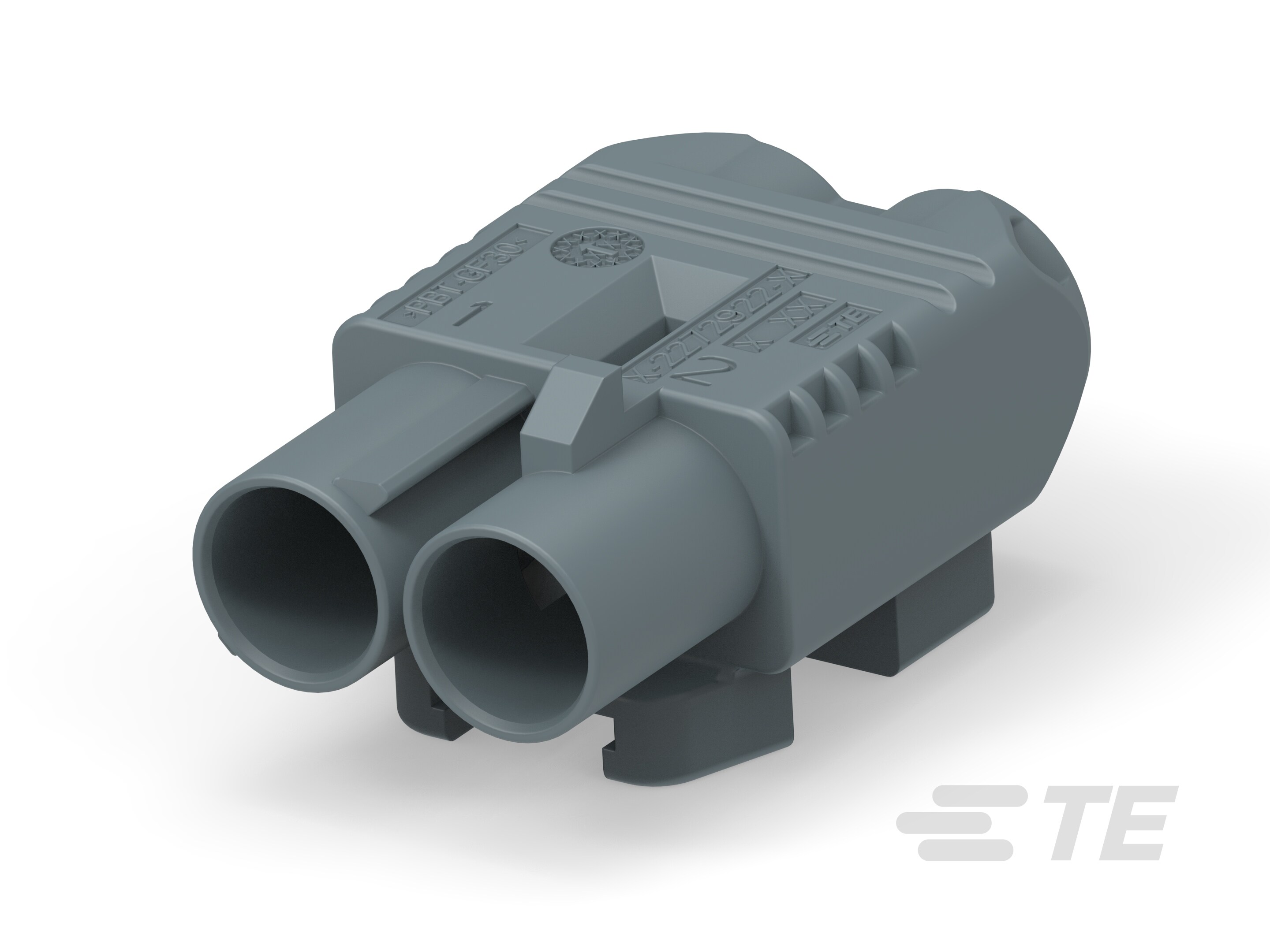

产品图
产品型号	2272922-7
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	G
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	蓝灰色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2272922-7现货
原厂手册	2272922-7数据手册.PDF

二、2272922-7配套型号

三、2272922-7适用领域

泰科2272922-7连接器因其高电压耐受性、紧凑设计及环境适应性，在以下关键领域具备应用优势：

1. 工业自动化与信号传输：

支持800V高压架构及-40℃至125℃宽温域，适配工业环境中的精密信号传输。180°出线角度与自由悬挂安装设计简化了控制柜内传感器、PLC模块的线缆布局，蓝灰色外壳便于设备线路快速识别。

2. 汽车高压电子系统：

键控代码G有效防止车载ECU、电池管理系统中的误插操作。同轴电缆设计确保高速信号完整性，满足ADAS摄像头、雷达模块的小电流信号传输需求，1A电流额定值适配低功耗车载传感设备。

3. 医疗设备内部连接：

压接端子提供稳定的线缆端接，避免高频消毒环境下的接触失效。2位单行紧凑布局（8mm间距）优化医疗设备内部空间，适用于监护仪、便携式诊断仪器的低电流信号链路。

4. 通信与数据中心基础设施：

同轴结构降低信号干扰，支持5G小型基站、路由器天线的射频信号传输。耐高温特性（125℃）保障密集机柜内长期运行稳定性，电缆安装方式简化模块化设备维护流程。

5. 新能源电力监控：

800V耐压能力适配光伏逆变器、储能系统的电压监测回路，宽温域覆盖极端户外环境。自由悬挂设计便于配电柜内密集线束的弯曲排布，蓝灰色外壳提升设备检修效率。

该连接器通过键控防误插、宽温域兼容及紧凑布局设计，在高压信号传输场景中实现可靠连接，其同轴结构进一步优化了高速信号保真度。

四、2272922-7常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏机械固定点，振动或外力易导致连接器移位。

方案：增设应力消除卡扣或绑带固定线缆，优化布线路径减少悬垂长度，复杂工况下增加支撑支架分散机械应力。

2. 端子接触异常

问题：0.5mm公端子在压接超差（公差需≤±0.05mm）或氧化时接触电阻上升。

方案：严格按公差标准压接，使用无水乙醇配合精密探针清洁端子触点，高湿环境预涂防氧化凝胶。

3. 高温环境变形风险

问题：尼龙6/6外壳在持续125℃高温或化学腐蚀场景下可能软化变形。

方案：强酸/碱环境改用金属外壳型号（如TE 228系列），定期进行热变形检测，控制环境温度＜110℃。

4. 键控定位失准

问题：G型键控代码未精确匹配公端，引发插接错位。

方案：安装前双重验证键控编码，采用带导向销的治具辅助插合，确保端子排列轴向对齐。

5. 信号干扰隐患

问题：非屏蔽设计（屏蔽：否）在多电磁干扰场景易受串扰。

方案：同轴线缆加装磁环滤波器，布线时隔离高压线源＞20cm，必要时更换带屏蔽层型号。

关键参数指导

- 压接工艺需匹配0.5mm[.02in]插针直径

- 1A电流上限要求避免超负荷使用

- 180°出线角度需预留弯曲半径＞5倍线径

- 800V耐压架构适用12/24V低压系统

以上方案结合泰科电子工业连接器可靠性设计标准（IEC 61984）优化，建议每2000工作小时执行预防性维护。
