泰科2272922-6是一款公端子护套型缆到缆连接器，采用单排2位设计，中心间距8mm。其额定电压架构为800V，最大载流能力1A，适用于信号传输场景。该连接器具有-40℃至125℃的宽工作温度范围，通过压接方式端接同轴电缆，180°出线角度设计。壳体为坚果褐色，采用电缆安装（自由悬挂）方式，接合插针直径为0.5mm。作为泰科产品，它具备高可靠性信号传输特性和机械稳定性，但本身不具备密封、屏蔽及连接器位置锁定功能。

一、2272922-6中文手册

分类	详情

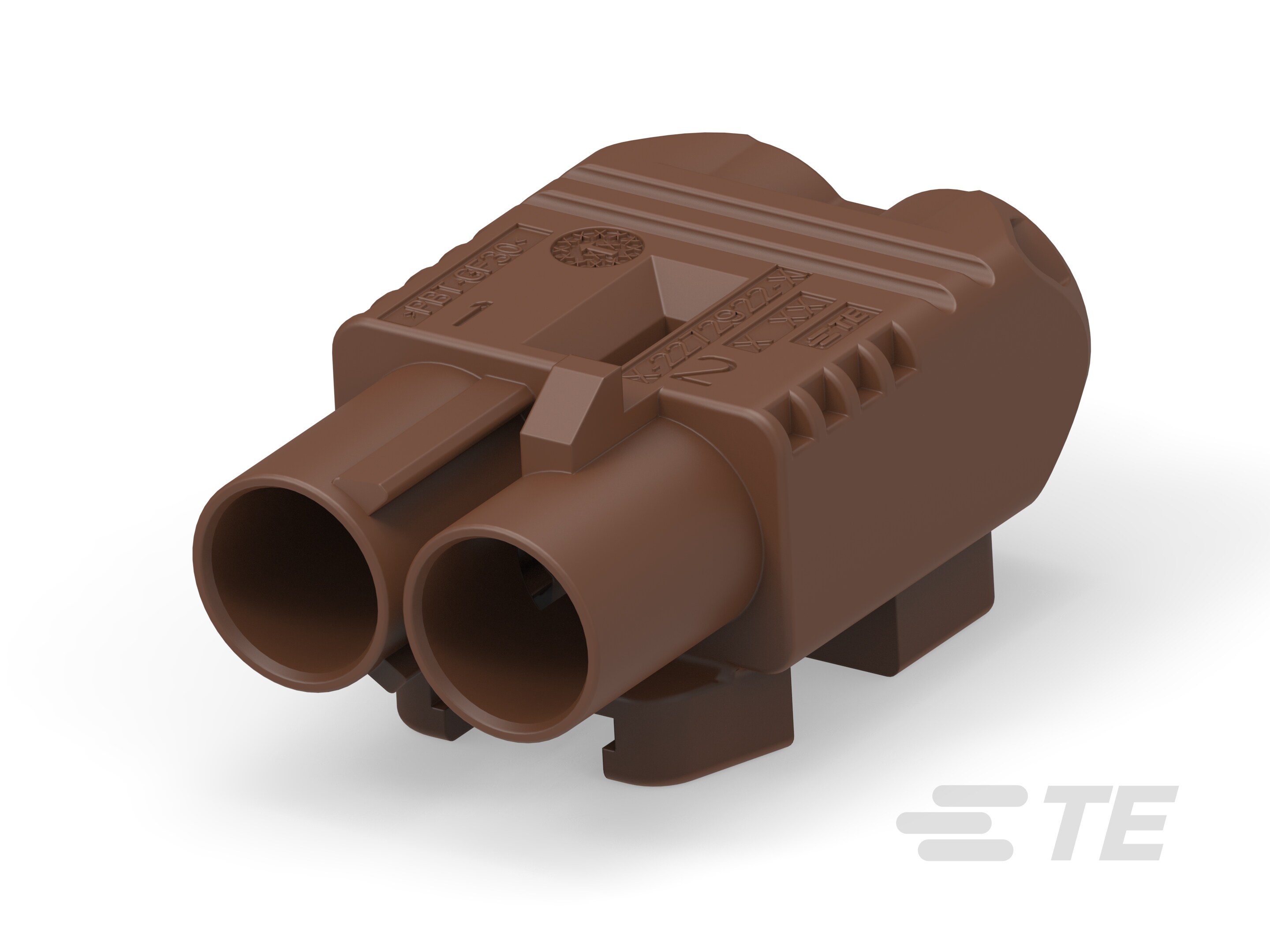

产品图
产品型号	2272922-6
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	F
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	坚果褐色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2272922-6现货
原厂手册	2272922-6数据手册.PDF

二、2272922-6配套型号

三、2272922-6适用领域

泰科2272922-6连接器凭借其高电压架构、宽温域适应性及紧凑型设计，适用于以下关键领域：

1. 工业控制与传感设备：

8mm间距的单排设计（2位）优化空间利用率，-40℃至125℃宽温域耐受性确保在机械控制柜、自动化产线等高温或低温环境中保持信号传输稳定性。自由悬挂式安装（电缆安装）适配设备内部紧凑布线需求，坚果褐色外壳便于工业环境快速识别与维护。

2. 汽车电子信号传输系统：

800V标称电压架构满足车载高压信号场景要求，键控代码F与0.5mm对接插针直径提供精准防误插机制，适用于传感器接口、车载控制模块等微电流信号传输（端子额定电流1A），保障低功耗电路的可靠连接。

3. 新能源设备信号链路：

同轴电缆兼容性支持光伏逆变器、储能系统监测单元的弱电信号传递，坚果褐色外壳适应户外设备色彩标识需求，宽温域性能（-40℃至125℃）可应对极端气候下的运行环境。

4. 医疗电子设备内部连接：

压接式线缆端接确保低信号衰减，无铅材料与宽温域特性符合医疗设备消毒及恒温运行标准，适用于监护仪、诊断设备内部板间信号传输，满足微电流信号完整性要求。

5. 通信设备低功耗节点：

180°出线角度优化机柜内线缆管理，2位紧凑布局适配路由器、基站扩展模块等有限空间场景，1A电流上限特性精准匹配低功耗信号节点需求，避免过载风险。

该连接器通过窄体结构（中心距8mm）、高电压冗余设计及宽温域可靠性，在信号传输场景中实现长期稳定运行，坚果褐色外壳进一步提升工业设备检修效率。需注意其非屏蔽设计及低电流特性限制其应用于强干扰或高功率场景。
