泰科TE 2272922-5连接器中文手册_现货采购_配套型号指南

泰科2272922-5是一款2位单排公端子护套连接器，专为800V高压架构设计。采用180°出线角度的电缆安装形式，适用于同轴电缆的信号传输。核心特性包括支持-40℃至125℃的宽温工作范围（最高耐受125℃），端子额定电流为1A，通过压接方式实现可靠端接。壳体采用叶绿色标识，间距8mm，接合插针直径0.5mm，配备E型键控代码以确保正确对插。虽不具备密封能力与连接器位置锁定功能，但其设计侧重信号传输稳定性，符合工业及车载设备中对紧凑型、耐高温连接组件的严苛要求。

一、2272922-5中文手册

分类	详情

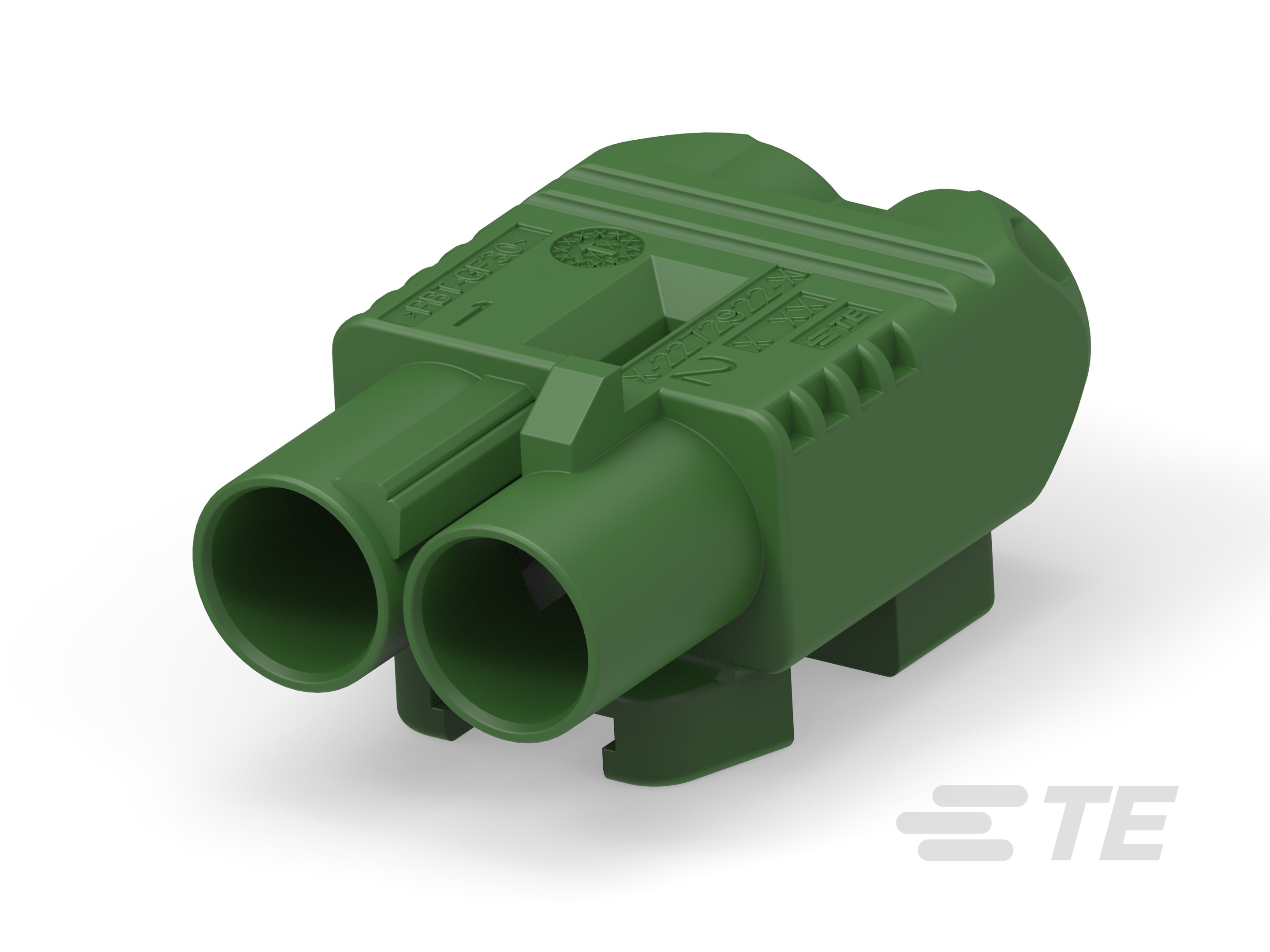

产品图
产品型号	2272922-5
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	E
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	叶绿色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2272922-5现货
原厂手册	2272922-5数据手册.PDF

二、2272922-5配套型号

三、2272922-5适用领域

1. 工业设备与控制系统

自由悬挂安装方式适配高振动机械环境，-40℃至125℃宽温范围满足严苛工况需求。8mm中心间距平衡连接稳定性与空间利用率，叶绿色外壳便于设备内部快速识别与维护。

2. 汽车高压电子系统

800V电压架构契合新能源汽车高压线束要求，180°出线角度优化车内空间布局。键控代码E与公端子护套设计确保ECU、传感器接口的防误插保护，1A电流容量满足信号传输场景需求。

3. 户外能源基础设施

同轴电缆兼容性支持光伏逆变器、风电控制箱的信号传输场景，无密封设计在防护机柜内仍可有效抵御环境微粒侵蚀。叶绿色壳体在复杂环境下提供高辨识度。

4. 医疗设备内部布线

压接式线缆端接简化维护流程，无屏蔽特性契合医疗设备内部非敏感信号传输。125℃耐受温度适应设备消毒流程中的温升环境。

5. 紧凑型通信设备

2位单行结构（8mm间距）适用于路由器、基站模块的有限空间布局，180°出线优化线缆弯折半径，降低高频信号传输损耗风险。

该连接器通过宽温耐受、键控防呆及高压兼容设计，在车载高压、工业振动及户外能源场景中保障信号连接的长期稳定性，壳体色彩进一步增强设备集成辨识效率。

四、2272922-5常见问题与解决方案

1. 电缆安装松动或位移

问题： 自由悬挂式安装缺乏机械固定点，在振动或外力拉扯下易发生位移或脱落。

方案： 添加应力消除附件（如线缆绑带或卡扣），确保线缆受力点均匀分散；或增加辅助支撑结构分担机械应力。

2. 环境防护性不足

问题： 非密封设计（无可密封选项）在潮湿（＞80%RH）或多污染物环境中易引发内部腐蚀或短路。

方案： 严格控制部署环境湿度（建议≤80%RH）；避免暴露于粉尘/液体污染源，必要时增加外部防护套管。

3. 端子接触失效

问题：

- 母端子压接高度偏差（超±0.2~0.5mm公差）导致接触不良；

- 氧化现象增大接触电阻，影响1A电流传输稳定性。

方案： 使用精密压接工具确保高度公差；定期用专用清洁剂去除端子氧化层；监测接触电阻，超限时更换端子。

4. 外壳形变或老化

问题： 尼龙6/6外壳在持续高温（≥125°C上限）或强酸/碱环境中易软化变形或化学腐蚀。

方案： 避免工作温度长期接近125°C极限；在腐蚀性环境中更换为金属外壳型号；每季度检查外壳结构性完整性。

5. 键控对接失误

问题： E型键控代码未与公端精准匹配时，导致端子错位或插接不稳定。

方案： 插接前双向核验键控代码（标记"E"）；使用导向夹具辅助端子对准；执行插拔力测试验证锁止可靠性。

关键参数参考： 180°出线角/800V耐压/单排2位设计，适用于同轴信号传输（非屏蔽），工作温度-40~125°C。
