泰科TE 2272922-4连接器中文手册_现货采购_配套型号指南

泰科2272922-4连接器是一款电缆安装式公端子护套设备，专为缆到缆信号应用设计。该连接器采用两位置单行排列，中心间距8mm，以180°出线角度优化布线。额定电压800V，最大电流1A，工作温度范围-40℃至125℃，适配同轴电缆并通过压接端接。无密封和屏蔽设计，壳体呈酒红紫色。泰科连接器以高可靠性、出色信号完整性和宽温域性能著称，确保严苛环境下的稳定连接与兼容性。

一、2272922-4中文手册

分类	详情

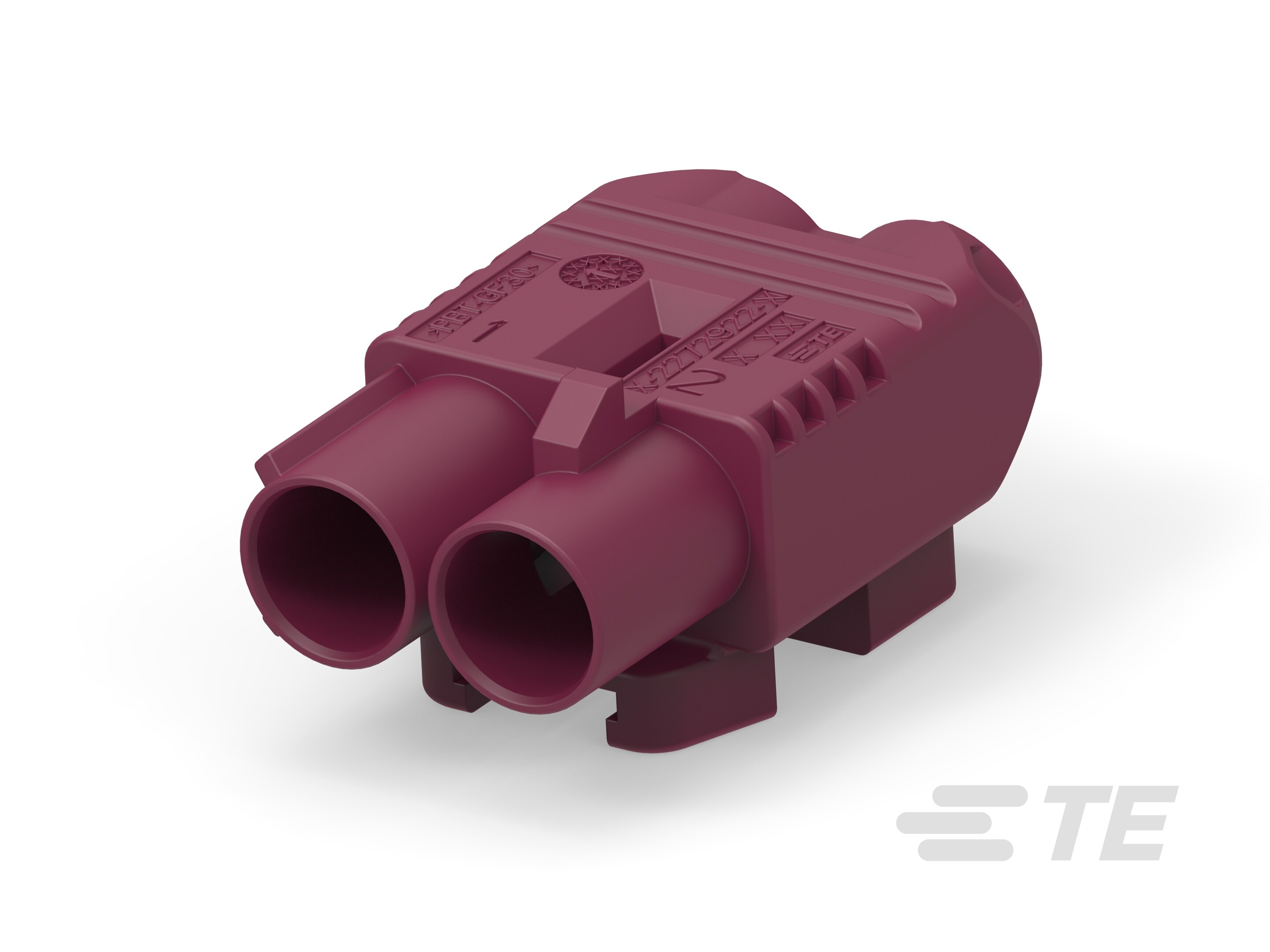

产品图
产品型号	2272922-4
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	D
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	酒红紫
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2272922-4现货
原厂手册	2272922-4数据手册.PDF

二、2272922-4配套型号

三、2272922-4适用领域

泰科2272922-4连接器介绍

泰科2272922-4连接器凭借其高电压承载能力、键控精准适配及广泛温度耐受性，广泛应用于以下领域：

1. 汽车电子系统：键控代码D机制确保端子精准对准（接合插针直径0.5mm），防止线束接口误插，800V标称电压架构适配车载ECU、传感器等低电流信号传输场景（端子额定电流1A），保障行车安全与信号可靠性，180°出线角度简化安装维护。

2. 工业自动化与控制设备：电缆安装（自由悬挂）类型灵活适配紧凑布线布局，-40°C至125°C工作温度范围适应工厂、产线等高振动、温变环境，压接线缆端接方法确保线缆连接牢固，适用于机械控制链路与信号回路。

3. 通信与数据传输设备：信号应用电路配合8mm间距和单行2位布局，优化抗干扰性与连接密度，支持路由器、基站等内部低电流信号传输；同轴电缆类型增强高频率信号完整性，简化设备内部线对线连接。

4. 可再生能源控制系统：如太阳能逆变器或风力发电监测单元，-40°C至125°C宽温范围耐受户外环境温度波动，自由悬挂安装便利紧凑空间部署，压接端接保障电力信号链路在高电压架构下的持久性。

5. 测试仪器与电子装置：简单可维修结构简化内部布线维护，低信号电流应用（1A最大值）适配实验室设备或控制系统，酒红色壳体便于在工业或测试场景中快速识别，压接端接方法提升连接可靠性。

该连接器通过键控代码对准、自由悬挂安装及高电压设计，确保在严苛场景中实现长期稳定信号连接，酒红色外壳进一步提升工业与测试环境中的辨识度。

四、2272922-4常见问题与解决方案

1. 安装稳定性不足

问题：电缆安装采用自由悬挂设计，缺乏固定支撑点，在振动或外力作用下易导致连接器松动或位移，影响长期可靠性。

方案：添加应力消除附件（如电缆绑带或卡扣装置），优化电缆受力分布；针对高频振动场景，增设机械支撑结构以分散应力，确保连接器稳固。

2. 环境防污与密封缺陷

问题：非密封设计（可密封属性为否）使接口易受湿度、灰尘侵入，尤其在超过80%RH的高湿环境中可能导致信号干扰或腐蚀。

方案：定期清洁连接器接口并涂抹防氧化涂层；控制部署环境湿度≤80%RH；必要时外置防护罩或采用硅胶密封圈增强局部防水性。

3. 端子压接与接触不良

问题：端子额定电流较低（1A），压接高度公差超限或端子氧化会增大接触电阻，引起信号衰减或间歇性中断。

方案：严格按±0.2~0.5mm压接公差操作；使用专用清洁工具去除端子氧化层；定期检测端子状态，及时更换受损部件。

4. 高温与环境耐受性风险

问题：最大工作温度125°C下，护套材料可能软化变形；无屏蔽设计在腐蚀性环境或强干扰场景中易导致性能退化。

方案：避免部署于强酸/碱或持续高温区域；在极端工业环境中增设隔热防护；定期检查外壳完整性，必要时替换为增强材质。

5. 键控对准与连接错位

问题：键控代码D未与公端精确匹配或接合插针直径小（0.5mm），易造成插拔偏差，影响连接稳定性。

方案：安装前核对公母端键控代码及端子排列顺序；使用专用对准工具辅助插接定位，确保机械和电气兼容性。
