泰科2272922-3连接器是一款单行双位公端子护套型缆到缆连接器，专为信号传输设计，适用于自由悬挂电缆安装场景。其核心规格包括800V标称电压、最大1A电流负载、0.5mm接合插针直径及8mm中心线间距，支持压接端接方式。工作温度范围宽达-40°C至125°C，壳体采用信号蓝色，出线角度180°，结合同轴电缆使用确保稳定信号传输。作为TE Connectivity（泰科）产品，该连接器在高低温等恶劣环境下展现可靠性，适用于工业领域信号电路应用。

一、2272922-3中文手册

分类	详情

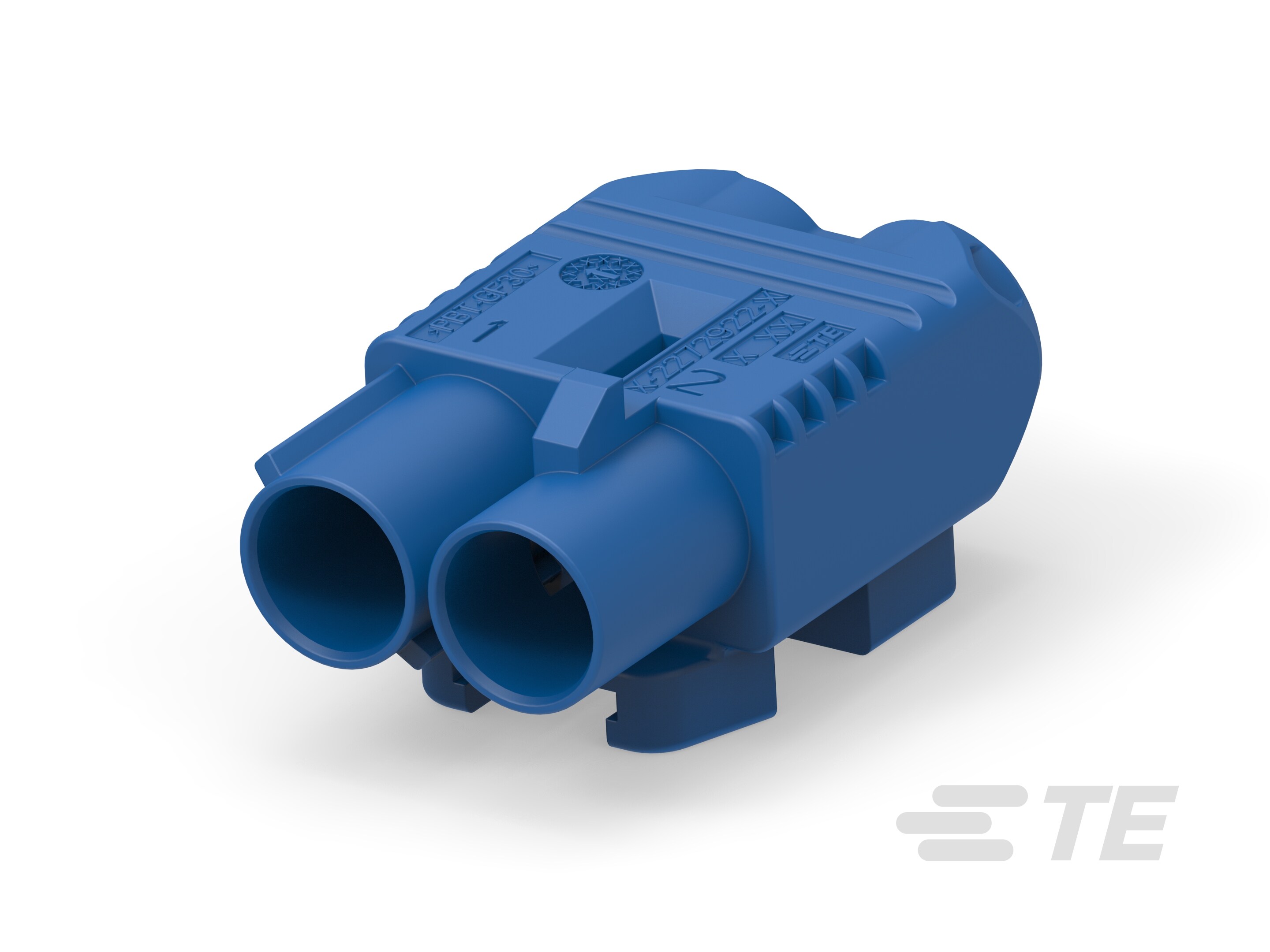

产品图
产品型号	2272922-3
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	C
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	信号蓝
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2272922-3现货
原厂手册	2272922-3数据手册.PDF

二、2272922-3配套型号

三、2272922-3适用领域

泰科2272922-3连接器凭借其稳健的电气性能、宽工作温度范围及安装灵活性，在信号传输领域展现出色适应性，具体应用场景包括：

1. 工业控制与自动化系统：-40°C至125°C工作温度范围适应各类工业环境（如工厂车间或生产线），自由悬挂式安装方式便于在复杂机械结构中紧凑布线，8mm中心线间距确保连接密度与抗干扰平衡，支持传感器信号稳定传输。

2. 汽车电子信号链路：键控代码C设计防止端子误插，保障车辆电子控制单元(ECU)和线束接口的可靠性，同轴电缆搭配1A电流支持低功耗数据传输，适用于车载诊断系统或传感器监控等安全关键场景。

3. 通信与数据传输设备：缆到缆连接方式适配路由器、交换机内部信号链路，180°出线角度优化线缆布局效率，800V标称电压架构确保信号完整性，适用于基站设备或网络基础设施的信号接口场景。

4. 仪器仪表与测试设备：信号蓝色壳体便于快速识别和维护，压接线缆端接机制简化组装流程，工作温度范围宽泛（-40°C至125°C），可满足实验室或工业测试仪器的严苛环境需求。

5. 替代能源控制系统：自由悬挂安装结构适配太阳能或风能系统的紧凑电缆空间，宽温域耐受户外温度波动，同轴传输确保逆变器控制信号的准确传递，在分布式能源监控领域具备高效部署能力。

该连接器通过键控对位、压接端子和自由悬挂设计，在信号传输场景中实现长期可靠连接，信号蓝色外壳提升工业场景中的视觉识别性。

四、2272922-3常见问题与解决方案

1. 安装松动或位移

问题：自由悬挂式安装结构（标注为电缆安装）缺乏机械固定点，在振动或外力牵引下易发生位移。

方案：增设应力消除附件（如卡箍或绑带），优化线束路径布局以分散受力，并在关键弯折处增加支撑结构。

2. 防潮密封性缺失

问题：产品明确标注"可密封 否"，无法实现IP防护等级，潮湿环境（>80%RH）易导致内部氧化。

方案：严格控制部署环境湿度（建议≤80%RH），在非密封界面涂覆防潮硅脂，必要时升级为带密封圈的同系列型号。

3. 端子接触异常

问题：1A电流上限的压接端子接触可靠性（未注明具体尺寸）。

方案：遵循压接工具操作规范（公差±0.2~0.5mm），定期使用专用探针检测接触电阻，氧化端子采用无水乙醇清洁处理。

4. 外壳耐候性不足

问题：尼龙6/6材质在连续125℃高温下存在变形风险，且无抗腐蚀设计。

方案：避免接触酸碱介质，高温工况替换为金属外壳型号（如适用），建立季度外观检查机制检测形变裂纹。

5. 接口对位偏差

问题：键控代码C型接口必须完全匹配公端，8mm间距微错位易导致物理损坏。

方案：预安装阶段双人核对键槽方向，使用导向柱辅助对准工具强制校准，确保插接零偏斜。

技术参数验证依据：

- 连接器类型：公端子护套（自由悬挂安装）

- 耐受极限：-40~125℃温度范围/800V电压架构

- 物理特性：2位单行/180°出线/无屏蔽层设计

- 标识特征：信号蓝色外壳/键控代码C
