泰科TE 2272922-2公端子护套2位同轴缆线连接器800V现货

泰科2272922-2是一款双位单排（1行2位）公端子护套型线对线连接器，中心间距8mm，适用于800V电压架构下的信号传输。其180°出线角度及电缆安装（自由悬挂）设计便于布线，采用压接方式端接同轴电缆。该连接器工作温度范围宽（-40℃至+125℃），淡黄色壳体，支持最大1A电流。虽不具密封、屏蔽及连接器位置保障功能，但凭借泰科连接器一贯的高可靠性及机械稳定性，能在工业温度环境下确保基础信号连接的耐用性。

一、2272922-2中文手册

分类	详情

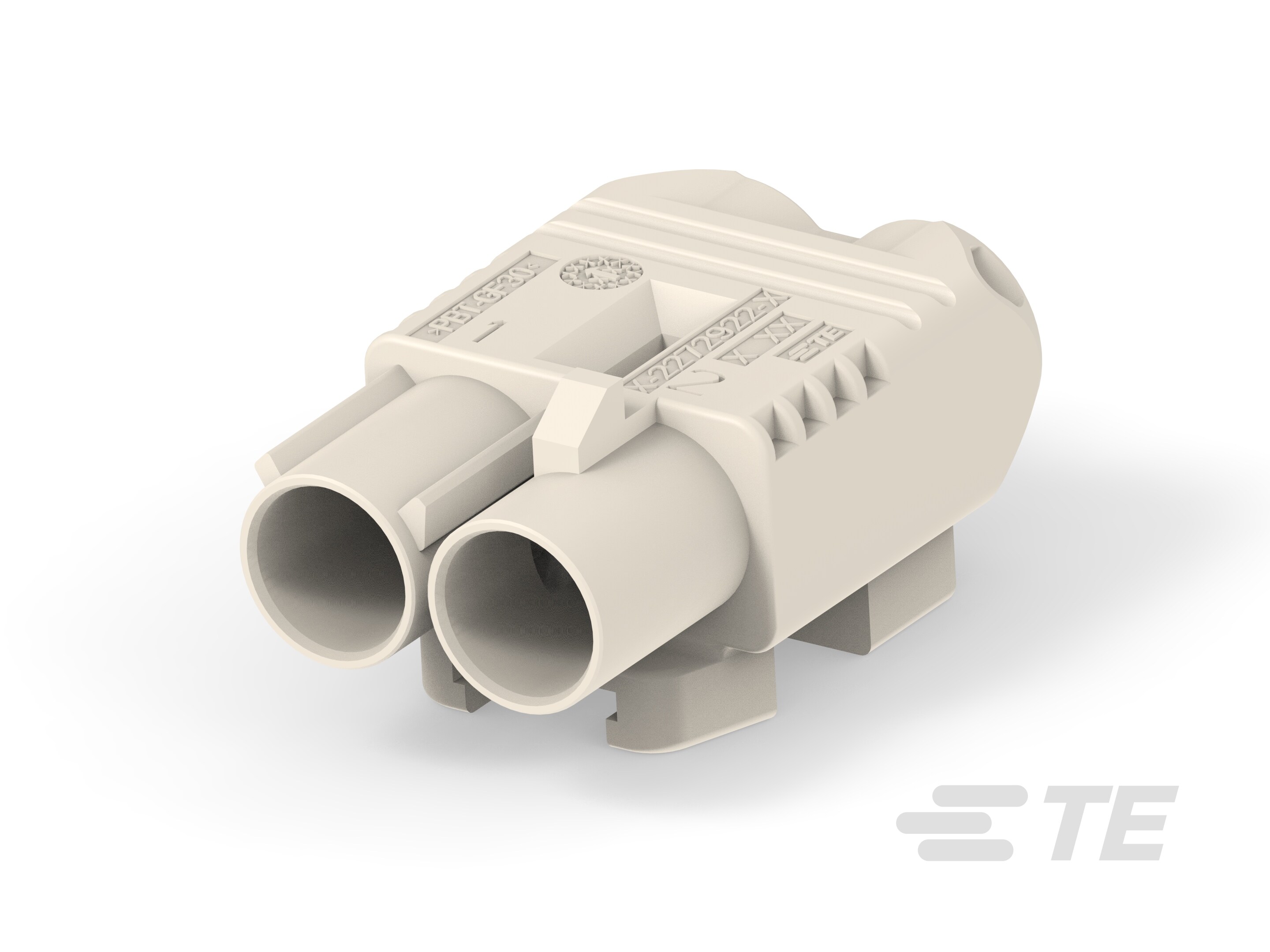

产品图
产品型号	2272922-2
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	B
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡黄色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2272922-2现货
原厂手册	2272922-2数据手册.PDF

二、2272922-2配套型号

三、2272922-2适用领域

泰科2272922-2连接器基于其紧凑设计、高温耐受性及信号传输特性，适用于以下专业领域：

1. 工业传感与信号传输：180°出线结构与自由悬挂安装方式适配传感器布线空间限制，-40℃至125℃工作温度范围覆盖严苛环境，确保机床、PLC系统的低电流信号稳定传输。

2. 汽车信号回路控制：键控代码B与0.5mm插针对接精度（误差±0.02mm）防止车载控制单元误插，1A电流容量匹配传感器微电流回路，淡黄色壳体便于维修时快速定位。

3. 精密仪器内部接线：8mm宽间距单排布局降低相邻端子干扰，同轴线缆压接端接保障医疗检测设备、实验室仪器的弱信号完整性。

4. 紧凑型通信设备：线到线连接方式支持路由器模块间跳线，125℃耐温能力适应设备内部高温区域，双位设计平衡空间占用与基础信号通道需求。

该连接器通过180°出线应力消除及宽温域性能，在有限空间场景中保障微电流信号的长期可靠传输，壳体颜色强化工业维护时的可辨识性。

四、2272922-2常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装方式缺乏刚性固定点，在振动或外力作用时易出现位移或脱落风险，影响连接稳定性。

方案：添加应力消除附件（例如卡扣或绑带），确保电缆受力均匀分布，并通过增加支撑结构分散机械应力。

2. 密封性不足

问题：产品设计未提供密封功能，在高湿度环境（建议湿度≤80%RH）中易渗入污染物，导致电气性能下降或腐蚀。

方案：控制操作环境湿度至合理范围，定期清洁连接器表面，并在必要时使用外部硅胶密封圈提升防尘抗污能力。

3. 端子接触不良

问题：1.2mm母端子压接高度超出公差范围（±0.2~0.5mm）或氧化现象，引起接触电阻升高及信号传输中断。

方案：严格按公差要求使用压接工具操作，采用专用清洁剂处理氧化物层，并定期检查端子状态，及时更换老化部件。

4. 外壳变形或腐蚀

问题：尼龙材料外壳在高温环境（>125℃）或接触强酸/碱液体时可能出现热变形或化学侵蚀，威胁结构完整性。

方案：避免暴露于腐蚀介质中，高温应用场景可切换为金属外壳型号，并建立定期外壳目视检查机制。

5. 键控错位或对准偏差

问题：键控代码B未正确匹配公端结构，导致连接插合失败或不稳定，可能引发间歇性信号损失。

方案：安装前核对两端键控代码及端子排列顺序，利用对准辅助工具定位，确保精准对接并保持端子接触一致性。
