泰科TE 2-2272922-0连接器中文手册_现货采购_配套型号指南

泰科2-2272922-0是一款电缆对电缆连接器，采用公端子护套结构，单排2位设计，中心间距为8mm。其工作温度范围为-40°C至125°C，支持800V电压架构及1A最大电流，端子通过压接方式固定线缆。该连接器为水蓝色壳体，不具备密封、屏蔽或位置保证功能，设计特点包括180°出线角度及Z型键控代码，适用于自由悬挂安装场景。作为泰科电子产品系列之一，该型号继承了品牌在工业连接领域的高可靠性和耐环境性特点，可满足电子设备在复杂工况下的稳定连接需求。

一、2-2272922-0中文手册

分类	详情

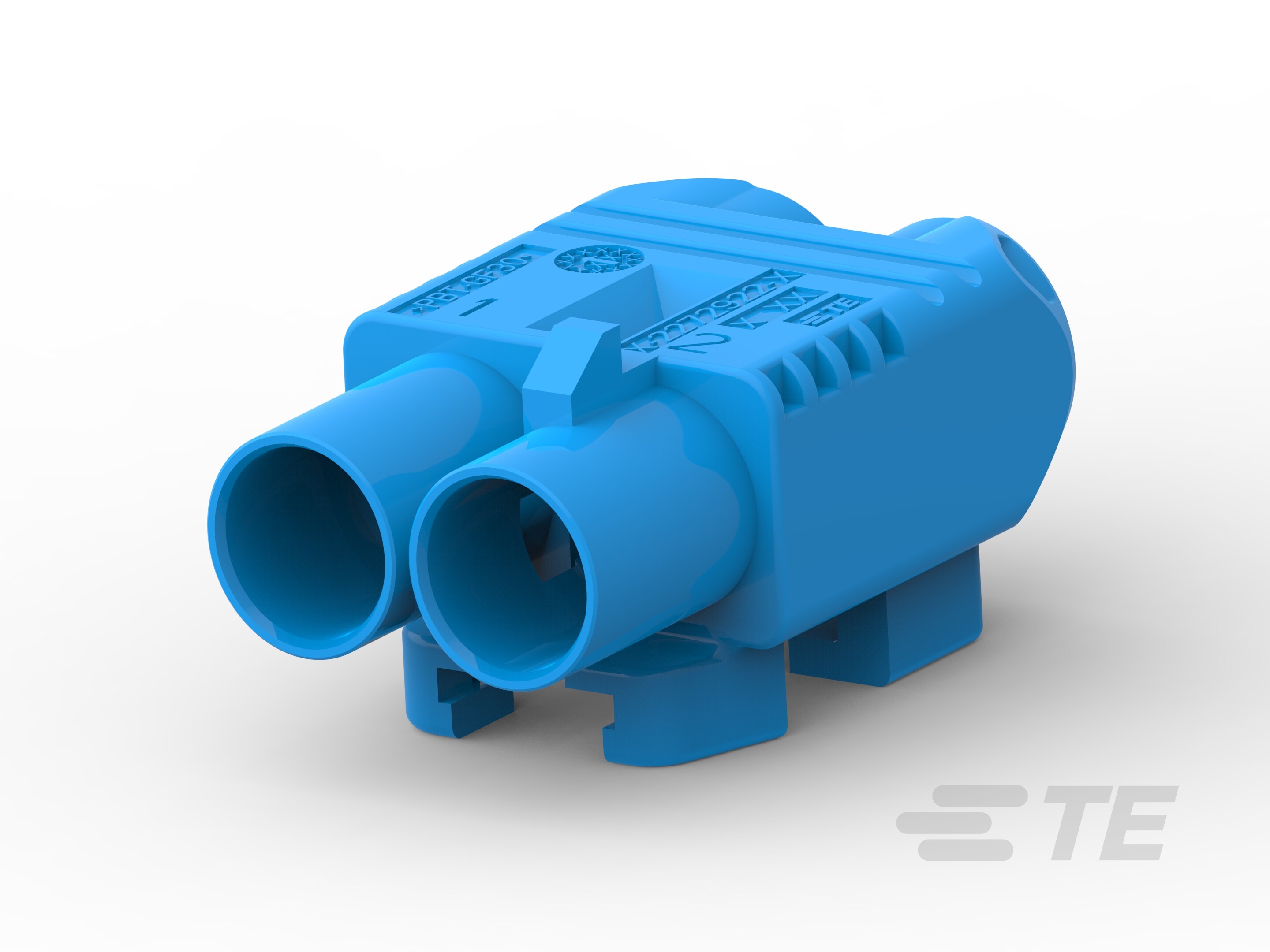

产品图
产品型号	2-2272922-0
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	Z
接合插针直径	.5mm[.019in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	水蓝色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2-2272922-0现货
原厂手册	2-2272922-0数据手册.PDF

二、2-2272922-0配套型号

三、2-2272922-0适用领域

1. 工业传感与低压控制设备：

耐温范围（-40℃至125℃）及压接线缆端接方式保障振动环境下的连接稳定性，适用于工厂传感器、仪器仪表的低电流（1A）信号传输，180°出线角度优化狭窄空间布线。

2. 汽车次级电路系统：

键控代码Z设计避免接口误插，2位单行排列（8mm间距）满足车载辅助电路（如照明控制、小型ECU模块）的低功率连接需求，符合800V电压架构的汽车电子冗余防护标准。

3. 紧凑型户外能源设备：

自由悬挂安装结构适配光伏接线盒、小型逆变器等密闭腔体中的电缆布局，水蓝色壳体在自然光线下可快速定位检修点，耐温性能适应昼夜温差变化环境。

该连接器通过精准端子对接触点（0.5mm插针）及宽温域支撑，确保低压场景下的持久导电可靠性，180°电缆出线方向进一步简化设备内部线束管理。

四、2-2272922-0常见问题与解决方案

1. 电缆应力集中导致连接器脱落

问题：自由悬挂式安装（电缆安装）缺乏机械固定点，在振动或外力牵引下易使连接器与线缆分离。

方案：增加应力消除卡扣或绑带固定线缆，优化走线路径避免悬垂受力；高振动环境建议增设支撑结构分散应力。

2. 环境污染物渗入风险

问题：非密封设计（标称"可密封：否"）在潮湿或多尘环境中易侵入污染物，长期暴露可能导致短路。

方案：在密封面加装硅胶护套或热缩套管；控制环境湿度≤80%RH；定期清理接合面杂质，必要时使用防尘罩防护。

3. 微电流端子接触失效

问题：1A额定电流的0.5mm母端子对压接精度敏感，高度偏差超±0.05mm或氧化层增厚均会升高接触电阻。

方案：严格按±0.05mm公差压接；使用抗氧化剂处理端子；接触不良时用精密探针清洁工具修整，无效则更换端子。

4. 高温环境下外壳变形

问题：尼龙6/6材质在持续>125°C工况（如引擎舱近热源处）可能软化变形，导致端子定位失准。

方案：监测工作温度，超过100°C时更换金属外壳型号；避免接触机油、制动液等有机溶剂；每季度检查外壳形变指数。

5. 键控代码错配引发对接故障

问题：键控代码"Z"未与匹配公端配对，或端子极性反向插入，造成连接失效。

方案：对接前双重验证键控代码标识（壳体刻印"Z"字）；使用带防呆设计的治具辅助对准；建立端子排序目视检查流程。
