泰科TE 2-2287956-5 缆到板连接器 800V高频90° 现货
泰科2-2287956-5是一款单孔位（1位）直角出线型母端线缆连接器，属于TE Connectivity的标准产品线。其采用绿色PA66 GF30材质壳体，适用于线缆间或线缆与电路板互连（缆到缆/缆到板），额定工作电压为800V AC，可承载最大1A电流。连接器设计符合高电压架构要求，阻抗为50Ω，支持0-6000MHz高频通信，工作温度范围为-40°C至100°C。它具备连接器位置保障（CPA）功能，采用压接线缆端接方式，使用RTK 031指定线缆类型。紧凑型直角出线结构（产品尺寸约17.45×9.8×12.75mm）使其适用于空间受限场景，但不支持密封或屏蔽功能。
一、2-2287956-5中文手册
| 分类 | 详情 |
|---|---|

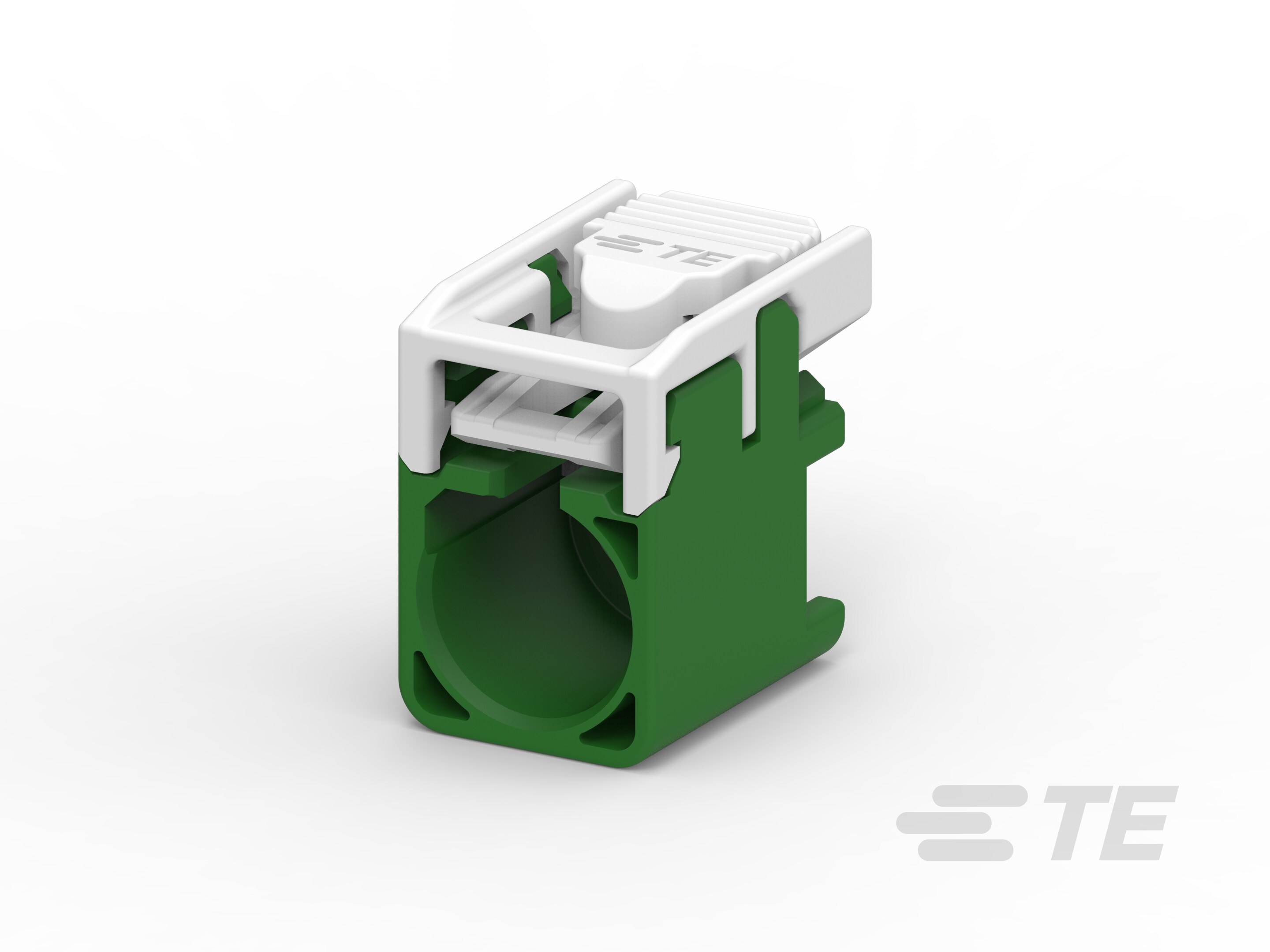

| 产品图 |  |
| 产品型号 | 2-2287956-5 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到板 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 弹簧锁 | 不带 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA66 GF30 |
| 插针 | 不带 |
| 出线角度 | 90° |
| 连接器和键控代码 | E |
| 端子类型 | 插座 |
| 中心接触件 | 不带 |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 绿色 |
| 连接器高度 | 12.75mm[.501in] |
| 产品长度 | 17.45mm[.687in] |
| 产品宽度 | 9.8mm[.386in] |
| 工作温度（最大值） | 100°C[212°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 100°C[-40 – 212°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 封装方法 | Carton |
| 封装数量 | 400 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2-2287956-5现货 |
| 原厂手册 | 2-2287956-5数据手册.PDF |
二、2-2287956-5配套型号
| 配套型号 | 产品图 |
|---|---|
| 暂无 | 暂无 |
三、2-2287956-5适用领域
泰科2-2287956-5连接器凭借其高频传输能力、宽温域适应性及紧凑结构，可满足以下领域的精密连接需求：
1. 测试测量设备：
支持0-6000MHz高频信号传输，50Ω阻抗特性确保仪器探头、传感器接口等场景的信号完整性，-40℃至100℃工作范围适应实验室及工业环境温变。
2. 工业控制模块：
PA66 GF30壳体抵抗机械应力与化学腐蚀，800V额定电压匹配PLC模块、电机控制器等低压控制单元，90°出线优化机柜内部线缆管理。
3. 通信基础设备：
高频性能适配射频模块、基站天线校准端口，自由悬挂安装方式简化路由器、交换机内部布线布局，绿色壳体便于设备维护时快速识别。
4. 医疗监护仪器：
精密端子结构保障生命体征监测设备（如心电监护仪）的弱电流信号（1A）稳定传输，宽温域特性满足消毒柜及移动医疗设备的环境要求。
5. 汽车电子单元：
键控代码E设计防止ECU调试接口误插，耐高温特性（100℃）适应发动机舱线束连接点，应力消除结构保障行车振动环境下的连接可靠性。
该产品通过高频兼容设计、抗环境应力性能及紧凑型结构，在需高频信号传输与空间受限的场景中实现稳定互联，绿色壳体增强设备集成时的视觉辨识度。
四、2-2287956-5常见问题与解决方案
1. 安装松动或脱落
问题：该连接器采用电缆安装（自由悬挂）方式，缺乏固定支撑点，易因振动或机械外力导致移位或脱开。
方案：在安装时添加应力消除配件（如绑带或卡扣），确保电缆受力均匀；或在系统中集成支撑结构（如支架或导轨），分散外部应力并增强稳定性。
2. 密封性不足
问题：不可密封设计（可密封标识为“否”），防护等级有限，在潮湿环境（建议湿度≤80%RH）或污染场所易渗入水分或污物，影响连接器寿命。
方案：定期清洁连接器表面；应用外部密封措施（如硅胶涂层或防护罩）；环境控制推荐维持湿度低于80%RH。
3. 端子接触不良
问题：插座端子采用压接线缆端接，压接高度公差不当（参考标准±0.2mm~0.5mm）或氧化易引发接触电阻升高，导致信号中断或功耗异常（端子额定电流最大1A）。
方案：操作时确保压接高度符合公差范围；使用专用工具（如端子清洁笔）去除氧化层；定期检查端子完整性，必要时更换。
4. 外壳变形或腐蚀
问题：主体材料为PA66 GF30（尼龙基增强塑料），在超温环境（工作温度上限100°C）或接触强酸/碱液体时易软化或腐蚀，引发结构失效。
方案：避免部署于腐蚀性或温度超限（>100°C）场景；高温应用中替换为金属外壳型号；定期目视检查外壳完整性，及时维护。
5. 键控错位或对准偏差
问题：键控代码E指定，若公端与母端未精确匹配（如端子排列顺序错误），易导致连接不稳定或电气性能下降（工作频率范围0-6000MHz）。
方案：安装前确认两端键控代码及端子顺序一致性；使用导向工具（如定位器辅助）确保精确对接，消除偏差风险。
注： 本文由AI生成，已人工审核。
