板对板连接器歪PIN原因全解析 从制造根源到解决对策

板对板连接器歪PIN原因主要是因为在制作的过程中冲裁工序精度不足、模具磨损与毛边控制失效、覆盖膜冲切与定位偏差、连接器结构设计不合理、金属弹片性能不均、材料特性与镀层影响以及在装配过程中人工操作不规范、压接工艺参数失控等因素，接插世界网为大家深入剖析歪PIN的成因，包括冲裁缺陷、模具磨损、装配不当等核心问题，并提供从生产管控到现场维护的系统性解决方案，帮助大家提升连接器可靠性及产品良率。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、制造工艺缺陷：歪PIN的“始作俑者”

1. 冲裁工序精度不足

PIN针制造中的冲裁环节是首要关键点。若冲裁区域料带未压紧，或模具间隙出现偏差，会导致PIN针冲裁后即呈现不平整、截面变形等问题。

这种情况下，即便后续折弯工序采用限位修补，也难从根本上纠正PIN针的姿态。

2. 模具磨损与毛边控制失效

随着模具使用频次增加，磨损会逐渐加剧。

一则案例显示，某连接器端子的切断面毛边(burr)过大，不仅可能引发短路，还干扰了PIN针的正常对插。

毛边产生的根本原因在于模具间隙失调，而毛边的存在会进一步增大插拔摩擦力，导致PIN针在装配时被挤压变形甚至溃缩。

3. 覆盖膜冲切与定位偏差

在FPC等柔性电路应用中，覆盖膜开窗精度直接影响PIN针焊接质量。

若冲针高度不足导致覆盖膜未完全冲断，返工冲切时极易发生定位偏移。偏移会致使焊盘露铜，上锡后连锡风险陡增，并可能间接引发PIN脚受力歪斜。

二、设计及材料隐患：结构性与基础性成因

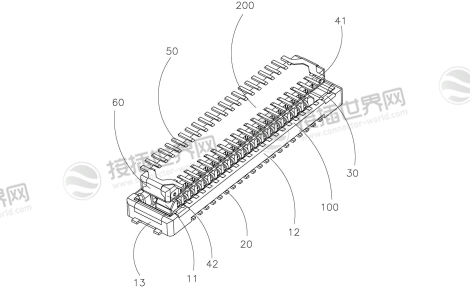

1. 连接器结构设计不合理

PIN针排列过于密集或Pitch值选择不当，会显著降低容错能力，轻微偏差即可导致干涉。

此外，初始接触力设计不足或应力释放考虑不周，会使弹片在多次插拔后发生塑性变形，接触力衰减至临界水平以下，功能随之失效。

2. 金属弹片性能不均

当连接器厂商启用第二供货源时，若未充分验证其弹片的弹性系数与表面粗糙度，可能埋下隐患。

案例表明，不同供应商的弹片在插拔测试中表现迥异，摩擦系数高的弹片更易在插合时被挤压变形。

3. 材料特性与镀层影响

材料自身的弹性模量和屈服强度决定了其抗变形能力。

同时，镀层质量也至关重要，例如镀层脱落或氧化会增大插拔力，并可能因摩擦系数变化而加剧PIN针歪斜风险。

三、装配与操作不当：现场管控的疏漏

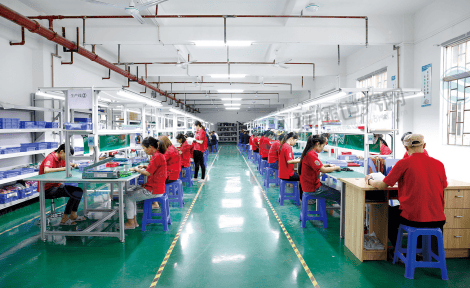

1. 人工操作不规范

在插件过程中，如果作业人员未将PIN脚与板孔精确对准，或遇到干涉时强行插入，极易造成PIN脚弯曲变形。

尤其在重工作业时，手工对插若触碰到PIN脚，便可能使其产生轻微变形，为后续故障埋下伏笔。

2. 压接工艺参数失控

压接是保证PIN针与PCB可靠连接的关键步骤。

压力过大会导致PIN针变形。

压力过小则会造成连接不良，影响PIN针的高度一致性。

这两种情况都可能改变PIN针的受力状态，诱发歪斜。

四、系统性解决策略：从预防到根除

1. 强化制造过程管控

模具精密维护：定期检查并修正模具间隙，确保冲裁断面光滑、无毛边。

推行首件检验制度：例如冲切工序可用白纸试冲，以刚好冲断为深度适宜标准，从源头杜绝覆盖膜偏移。

2. 优化设计选型与验证

严格供应商管理：对新引入的第二供货商材料进行全面性能评估，特别是弹片的弹性与表面粗糙度。

合理结构设计：确保PIN针具备足够的接触力和抗应力松弛能力。

3. 规范装配作业与检验流程

标准化作业：培训操作人员对准PIN脚与板孔后，使其依靠自重自然滑落，严禁强行插入。

增强质量检验：在SMT后引入CCD对连接器位进行专门检验，并对所有产品进行ICT测试，确保不良品被有效拦截。

板对板连接器的歪PIN现象，绝非单一的制造失误，而是设计、材料、工艺与操作环节问题的集中爆发。要根除这一顽疾，必须采取系统性思维进行全流程质量管控。面对电子设备高密度、高性能的演进趋势，推动以自动化和在线检测为核心的智能制造，减少人为变量，已成为提升连接器可靠性的不二之选。
