板对板连接器误差0.5mm有影响吗 从信号完整性到解决方案
板对板连接器误差0.5mm有多重影响，它可能导致信号传输中断、连接器物理损坏，甚至系统故障，例如某工业机器人因连接器未对齐产生0.3mm偏移，仅运行六个月后即出现触点磨损，停机维修成本超万元，接插世界网通过解析浮动连接器、定位销等补偿方案，结合工业机器人、汽车电子等场景，提供误差控制与选型指南，帮助工程师提升连接可靠性。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
一、0.5mm误差对电气性能的直接影响
1. 信号完整性劣化
阻抗突变与反射：
高速连接器(如0.5mm间距型号)依赖精确的差分阻抗(通常85Ω±10%)。0.5mm错位会导致阻抗不连续，引发信号反射。

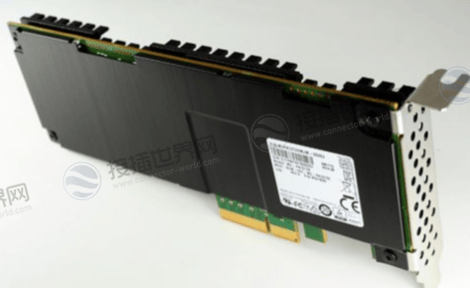

以PCIe 4.0为例，这种反射可使眼图闭合度恶化40%，误码率提升至10⁻⁸以上。
串扰加剧：
相邻信号线间距因错位而缩小，电场耦合增强。测试表明，0.5mm偏移会使0.8mm间距连接器的近端串扰增加6dB，导致10Gbps信号信噪比下降30%。
2. 接触电阻与电流能力下降
电阻飙升：
端子接触面积减少50%时，接触电阻从20mΩ跃升至100mΩ。
这不仅引发焦耳热(温升超15℃)，还会使低压信号(如传感器输出)衰减至不可用水平。
电流降额：
额定电流0.5A的连接器在接触不良时，实际载流能力可能降至0.3A。
若强行通过设计电流，局部温度可超125℃，加速氧化形成恶性循环。
二、机械连接与结构可靠性挑战
1. 插合困难与端子损伤
应力集中：
非对齐插合会使塑壳受力不均。某医疗设备测试显示，0.5mm偏移使插拔力峰值增加200%，导致玻纤增强PPS外壳开裂。
端子塑性变形：
镀金引脚(厚度1–3μm)在错位插拔中易被划伤，仅10次循环即出现基材暴露，插拔寿命从标称500次锐减至50次以下。
2. 振动环境下的松脱风险
保持力不足：偏移连接器在振动测试(10–2000Hz)中，保持力衰减超50%。汽车电子需满足LV214标准，而0.5mm误差会使共振点位移，加速度20G条件下连接器在48小时内松脱。
三、环境适应性及长期失效机制
1. 密封失效与腐蚀
IP等级降低：
浮动连接器密封圈在压缩不均时，防护等级从IP67降至IP40。户外充电桩若因此进水，绝缘电阻在95%湿度下48小时内可从1000MΩ跌至10MΩ。
盐雾腐蚀：
端子镀层破损后，盐雾测试(5% NaCl)中铜基材24小时即出现绿锈，接触电阻波动超标300%。
2. 热循环引发的累积效应
热应力叠加：
工业设备(-40℃~85℃)中，FR-4 PCB与LCP连接器的热膨胀系数差(14–18 ppm/℃)会因0.5mm初始误差放大，经过1000次温度循环，错位量可能增加0.2mm，最终导致焊点疲劳断裂。
四、误差补偿解决方案与技术选型
1. 浮动连接器：主动容差设计
±0.5mm浮动机构：
如京瓷5668系列通过双针式结构吸收X/Y轴误差，耐振动性提升3倍，已在车载导航系统批量应用。
KEL DT系列则利用圆弧触点防异物卡塞，保持100Ω±15%阻抗稳定性。
2. 定位优化与公差管理
定位销应用：
精密封装(≤0.5mm间距)推荐使用定位销，将累计公差控制在±0.15mm内。
PCB设计补偿：
通过增加泪滴焊盘、减小焊盘与孔径比，可将回流焊后的位移量从0.3mm降至0.1mm。
3. 连接器选型策略
| 场景 | 推荐类型 | 误差容限 | 关键参数 |
|---|---|---|---|
| 汽车电子 | 浮动连接器 | ±0.5mm | 耐振动20G，工作温度 -40℃~105℃ |
| 工业机器人 | 带定位销连接器 | ±0.2mm | 插拔寿命≥500次，堆叠高度5–10mm |
| 消费电子 | 无外壳引脚 | ±0.1mm | 配合深度0.5–3mm，SMT贴装 |
五、检测验证与安装实践指南
1. 公差链分析
多连接器系统需计算累计公差：
PCB加工(±0.1mm)+ 焊贴(±0.2mm)+ 壳体公差(±0.15mm)。若结果>0.5mm，必须采用浮动设计或模块化布局。
2. 安装质量控制
焊脚露出：PCB焊脚露出长度应>0.5mm，确保强度。
插拔力监测：使用推拉力计(速度25mm/min)，单排引脚插拔力偏差需≤20%。
板对板连接器0.5mm误差绝非可忽略因素，它通过电气、机械、环境三路径耦合影响系统全生命周期可靠性，建议工程师在设计中预留20%安全余量，并通过3D打印原型验证匹配性，方能在微型化与可靠性间取得平衡。
