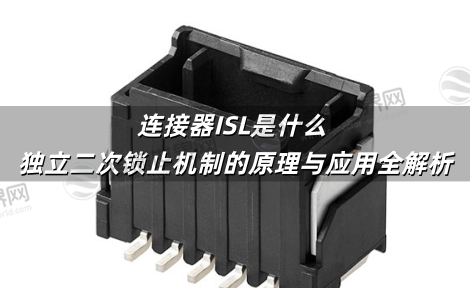

连接器ISL是什么 独立二次锁止机制的原理与应用全解析
连接器ISL是作为一种独立于连接器本体的机械锁止机构，通过二次锁定动作确保端子完全固定，从根本上杜绝因振动导致的端子回退问题，接插世界网深度解析ISL在Molex Micro-One、DuraClik等系列中的工作原理、与TPA的区别，以及工业、汽车领域的应用场景，帮助工程师提升连接器可靠性设计。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
一、ISL的核心原理：独立于连接器的“双保险”机制
ISL的本质是在连接器基础锁扣(一次锁)外增加的独立机械锁止系统，其工作流程分为三个阶段：
1. 预锁状态：
端子初步插入连接器 housing，此时ISL机构处于未激活状态，允许端子位置微调。
2. 二次锁止：
当所有端子确认到位后，独立的ISL锁扣被手动或工具推入卡槽，形成刚性阻挡，防止端子因振动回退。
3. 防错设计：
若存在端子未插到位，ISL机构将无法完全闭合，从源头上避免缺陷流出。
与焊接或胶粘固定相比，ISL通过纯机械结构实现可逆锁止，既保证可靠性又便于维修。
二、ISL与TPA的区别：为何需要“独立”锁止?
尽管ISL与TPA(端子位置保证机构)均属于二次锁止方案，但两者在结构与应用上存在显著差异：
| 特性 | ISL(独立二次锁止) | TPA(端子位置保证) |
|---|---|---|
| 结构关系 | 独立于连接器的分离部件 | 与连接器壳体一体成型的活动挡片 |
| 锁止对象 | 直接锁止端子尾部 | 通过压接片固定端子 |
| 适用场景 | 高振动、冲击环境(如汽车发动机舱) | 常规振动环境(如家电控制板) |
| 典型代表 | Molex DuraClik ISL版本 | Micro - One TPA选件 |
ISL的独立性使其能承受更严苛的振动测试(如LV214标准)，而TPA因结构依赖壳体，在极端振动下可能共振失效。
三、ISL的应用场景：高振动环境的“刚需”解决方案
1. 工业自动化领域

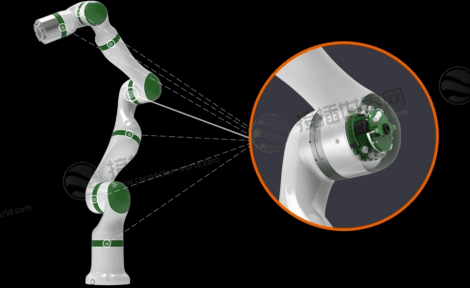

机器人关节模块：
Molex Micro-One ISL连接器在机械臂连续扭动中维持端子零回退。

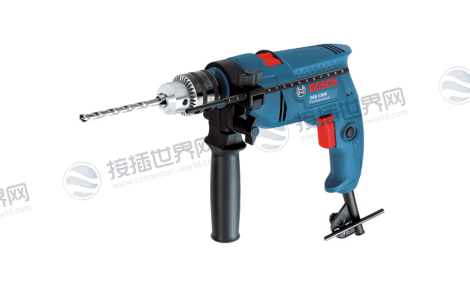

电动工具：
冲击钻、角磨机等设备采用ISL防止马达振动导致电源端子松脱。
2. 汽车电子系统

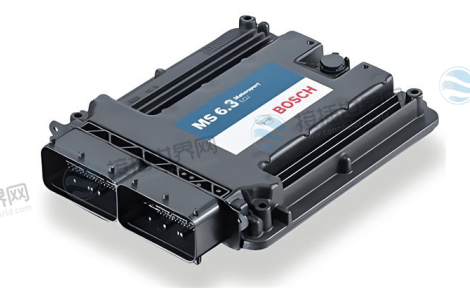

发动机控制单元(ECU)：
DuraClik ISL连接器在-40℃~125℃温度范围内通过100N拉力测试。

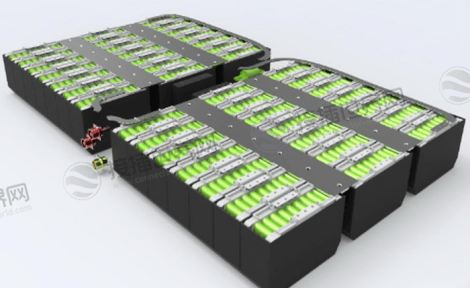

电池管理系统：
高压线束连接器通过ISL确保电流采样端子永不松动。
3. 消费电子与家电

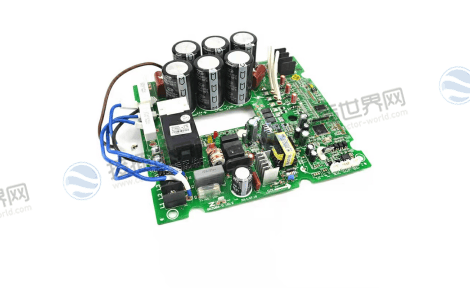

空调压缩机驱动板：
ISL抵御压缩机启停时的瞬时振动。
洗衣机电机连接：
应对脱水阶段的不平衡振动。
四、ISL的技术演进：从基础锁止到智能集成
1. 材料创新：
早期ISL采用PBT塑料，新型号使用LCP(液晶聚合物)耐温提升至125℃。
2. 结构优化：
Molex DuraClik集成惯性锁(Inertia Lock)，插配时发出清晰“咔嗒”声提供触觉反馈。
3. 标准符合性：
车载ISL连接器符合LV214(欧洲)、USCAR-2(美国)等规范。
五、选型与使用指南：规避常见设计误区
1. 选型核心参数：
振动频率：>10Hz场景优先选择ISL版本。
插拔周期：ISL机构寿命需匹配设备维护周期(如工业机器人30次以上)。
2. 安装注意事项：
必须使用专用工具按压ISL至与壳体平齐，确保锁止到位。
禁止在ISL未闭合时通电测试，避免端子瞬断。
3. 故障排查要点：
ISL无法闭合：检查端子是否插到位或存在异物。
端子仍松动：验证ISL型号与端子规格匹配性(如22-26 AWG)。
ISL作为连接器可靠性设计的“最后一道防线”，其价值在高端装备与汽车电气化浪潮中日益凸显，随着材料强度提升与微型化工艺突破，ISL将进一步向 轻量化(复合材料)、微型化(0.5mm间距以下)及状态可感知(集成传感器) 方向发展，建议工程师在车载、航空、工业机器人等高可靠场景中，将ISL纳入连接器选型的必选项，并通过振动测试验证其极限性能。
