泰科TE 2289727-2连接器中文手册_现货采购_配套型号指南
泰科2289727-2是一款线到线连接器，采用母端子护套结构，不具备密封或屏蔽功能，适用于自由悬挂式电缆安装。该连接器支持800V电压架构，具备2位单行设计，中心线间距为8mm，出线角度为180°。端子端接采用压接方法，键控代码为B，壳体颜色为淡黄色。工作温度范围广泛（-40°C至125°C），确保在高低温等严苛条件下稳定运行。该器件体现高强度设计特性，如耐磨、抗腐蚀和环境耐受性，适用于汽车电子、工业控制等要求可靠电气连接的应用场景。
一、2289727-2中文手册
| 分类 | 详情 |
|---|---|

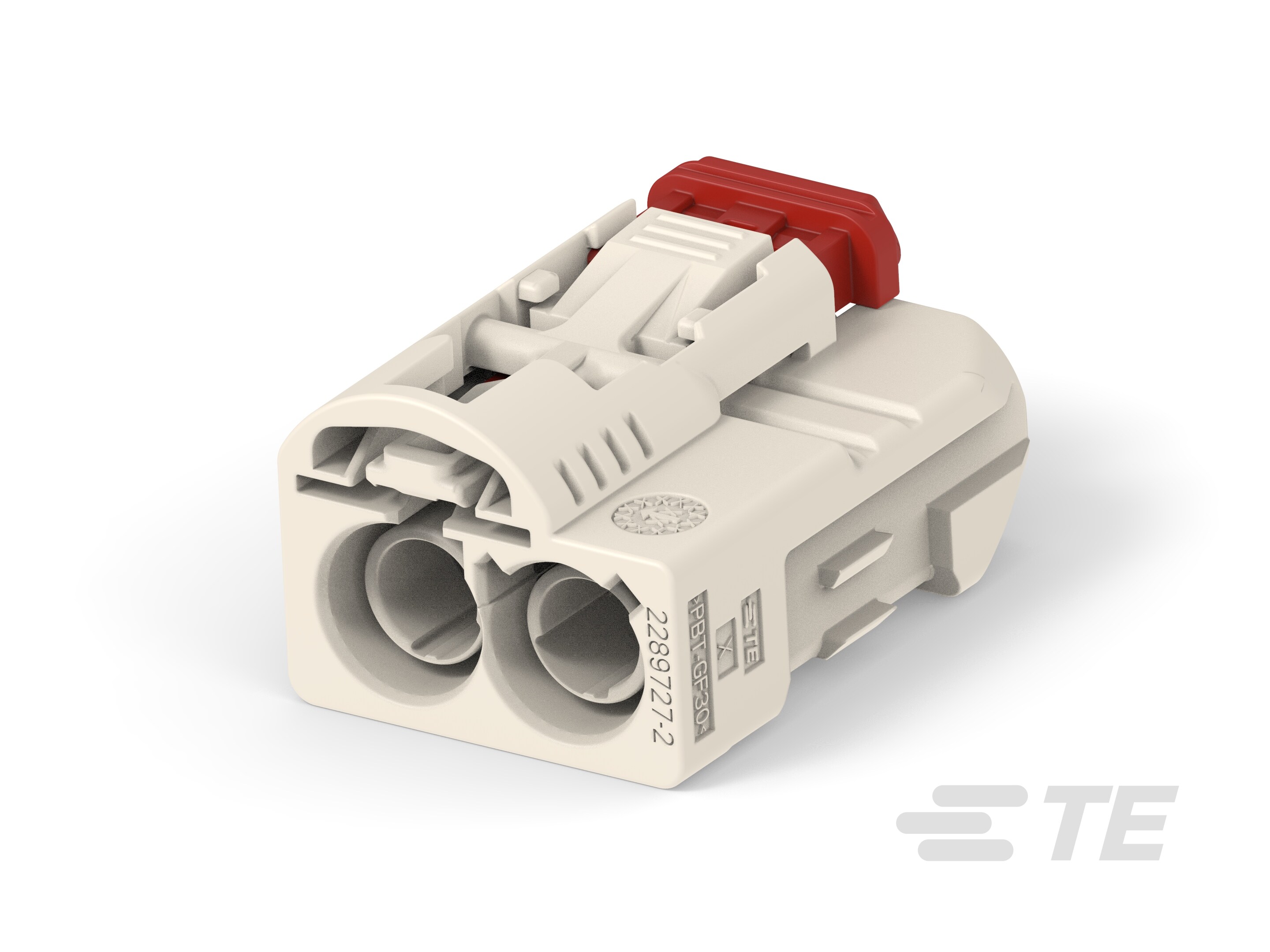

| 产品图 |
|
| 产品型号 | 2289727-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡黄色 |
| 中心线（间距） | 8mm[.315in] |
| 工作温度（最大值） | 125°C[257°F] |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2289727-2现货 |
| 原厂手册 | 2289727-2数据手册.PDF |
二、2289727-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2289731-2 |
 |
| 2289732-2 |
 |
| 更多配套型号查询 | 2289727-2配套型号大全 |
三、2289727-2适用领域
泰科2289727-2连接器凭借其高电压兼容性、稳定机械性能及便捷安装设计，广泛应用于以下领域：
1. 工业自动化与设备控制：8mm间距布局结合自由悬挂安装方式适配狭窄空间布线，工作温度范围-40至125℃保障在高温高振动环境（如电机控制器或生产线设备）下保持连接可靠性，键控代码B机制有效防止误插干扰。
2. 汽车电子系统：标称电压800V架构支持车载高压场景（如电池管理系统或驱动单元），压接线缆端接方式确保在车辆线束中实现稳固连接，耐温特性（-40至125℃）兼容极端气候条件下的稳定运行。
3. 户外能源设备：淡黄色外壳提供高可视性识别，配合180°出线角度及自由悬挂安装简化光伏逆变器或风力发电机组的电缆排布，宽温范围特性适应户外温度波动与物理应力挑战。
4. 医疗仪器与设备：无屏蔽设计和母端子护套结构便于内部线缆连接，支持高压应用（如诊断设备电源链路），温度耐受性确保在消毒流程中维持电气性能一致性。
5. 通信与数据传输：1行2位精简布局优化信号传输密度，压接端接方法提升线到线连接的抗干扰能力，适用于路由器或基站等场景的低延时信号通路构建。
该连接器通过键控对准机制、宽温适应性及自由悬挂安装设计，保障在严苛环境中实现长期稳定供电与信号传输，淡黄色壳体进一步增强工业应用的可辨识效率。
四、2289727-2常见问题与解决方案
泰科2289727-2连接器常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂式电缆安装缺乏固定支持点，在振动或机械外力环境下易松动。
方案：添加应力消除附件（如卡扣或绑带），均匀分散电缆受力，并考虑增加支撑结构以最小化移动风险。
2. 环境污染物渗入
问题：未设计密封防护，在潮湿或污染环境中易渗入杂质影响性能。
方案：维护环境湿度低于80%RH，确保安装区域清洁，必要时添加防护罩隔离污染源。
3. 端子接触不良
问题：母端子压接不当或氧化可能导致接触电阻升高，影响电导效率。
方案：严格控制压接高度公差（±0.2~0.5mm范围内），使用专用工具清理氧化层，或更换老化端子保证可靠连接。
4. 外壳变形风险
问题：尼龙材质外壳在高温环境（接近125°C上限）或腐蚀条件下可能变形。
方案：避免暴露于强酸/碱场景，高温工况更换为金属外壳替代型号，并定期检查外壳完整性。
5. 键控错位或对准偏差
问题：键控代码 B 需精确匹配公端，错位可导致连接不稳定或间歇中断。
方案：安装前核对两端键控代码及端子排列，借助对准工具辅助定位，确保可靠对接。
