泰科4-2310138-3是一款单引脚（1位）线到线/缆到缆公端子护套连接器，专为高速数据传输设计，符合SAE/USCAR-17标准。其主体采用耐高温PA66 GF30材料（工作温度-40°C至105°C），配备镀银插针端子与锡镀层外壳，保障稳定导电性和抗腐蚀性。该连接器阻抗为100Ω，支持RG174和RTK 031电缆类型，采用压接端接方式，额定电流3A。直式180°出线结构适用于电缆自由悬挂安装，淡蓝色壳体符合IP40防护等级，适用于紧凑空间及严苛环境下的高可靠性电路连接需求。
一、4-2310138-3中文手册
| 分类 | 详情 |
|---|---|

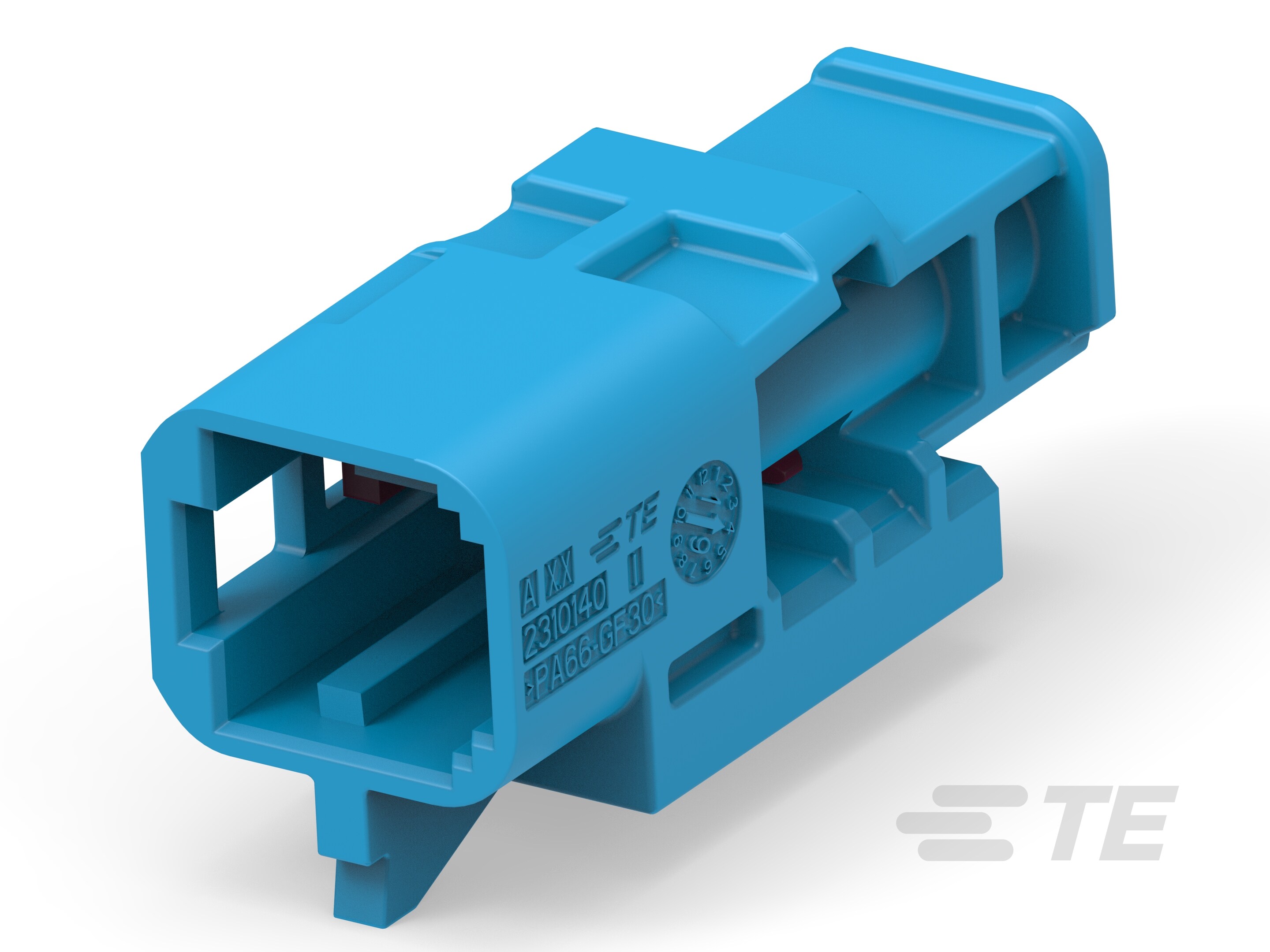

| 产品图 |  |
| 产品型号 | 4-2310138-3 |
| 主要锁定特性 | 端子上 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 弹簧锁 | 不带 |
| 位数 | 1 |
| 阻抗(Ω) | 100 |
| 电缆出口类型 | 直式 |
| 主体材料 | PA66 GF30 |
| 插针 | 带有 |
| 出线角度 | 180° |
| 连接器和键控代码 | C |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 银 (Ag) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .4mm[.016in] |
| 端子额定电流（最大值）(A) | 3 |
| 线缆端接方法 | 压接 |
| 接合固定 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡蓝色 |
| 连接器高度 | 10.4mm[.4in] |
| 产品长度 | 9.1mm[.35in] |
| 产品宽度 | 25.7mm[1.01in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RG 174 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| IP 等级 | IP40 |
| 封装方法 | Box |
| 封装数量 | 2200 |
| 电介质材料 | PBT |
| 能够保证连接器位置 | 否 |
| 采购入口 | 4-2310138-3现货 |
| 原厂手册 | 4-2310138-3数据手册.PDF |
二、4-2310138-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2343137-9 |  |
| 更多配套型号查询 | 4-2310138-3配套型号大全 |
三、4-2310138-3适用领域
泰科4-2310138-3连接器通过紧凑结构、高速数据传输能力及工业级防护设计，适配以下专业场景：
1. 通信与数据设备内部连接
单行直式出线结构（180°出口）与RG 174/RTK 031电缆兼容性，支持路由器、交换机等设备的紧凑空间布线。1位设计结合0.4mm插针直径及100Ω阻抗匹配，优化高速信号传输完整性，减少信号反射干扰。
2. 工业控制柜内线束管理
PA66 GF30外壳（耐温-40℃至105℃）提供基础阻燃与机械强度，电缆自由悬挂安装方式简化控制柜内线束固定。符合SAE/USCAR-17标准的结构确保在有限振动环境下维持端子压接稳定性。
3. 汽车电子测试与诊断系统
键控代码C设计防止测试端口误插，3A额定电流满足车载ECU诊断设备信号传输需求。锡镀层端子与银接触件组合保障多次插拔后的导电可靠性，适配实验室设备线对线连接。
4. 实验室仪器与便携设备
9.1mm×25.7mm微型尺寸与10.4mm高度适配手持测试仪内部空间。IP40防护可阻挡直径＞1mm固体异物侵入，满足洁净环境下的设备内部电路连接要求。
5. 低防护等级户外机箱辅助电路
淡蓝色壳体便于检修识别，-40℃低温耐受性支持温控设备外挂传感器的线缆端接。直式电缆出口结构简化防水盒内部布线复杂度。
功能强化说明：
该连接器采用端子压接端接技术，结合应力消除设计提升线缆抗拉强度，键控机制确保关键应用场景的精准对位。虽未达到高等级密封标准（IP40），但其宽温域耐受性及高速数据传输能力，在工业、通信及汽车辅助系统中仍具显著应用价值。
