电动汽车接线盒接几根什么线：高压、低压与信号线全解析

电动汽车接线盒接几根什么线直接关乎整车电气系统的安全性与可靠性。作为电能分配与信号传输的“神经中枢”，接线盒需连接高压动力线(300-800V)、低压控制线(12V)及通信信号线三大类线束，总数可达20根以上。例如北汽EV200高压线束需连接12根电源线与3根互锁线，而特斯拉Model S的9段高压线束总长超22米。接插世界网将结合技术标准与工程实践，详解电动汽车接线盒的线缆类型、功能定义及安装规范，为从业人员提供全链路技术指南。

一、接线盒功能与分类

电动汽车接线盒是整车电气系统的枢纽，按电压等级分为两类：

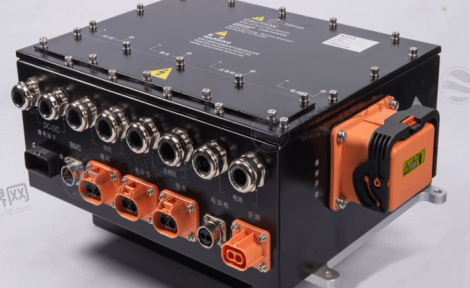

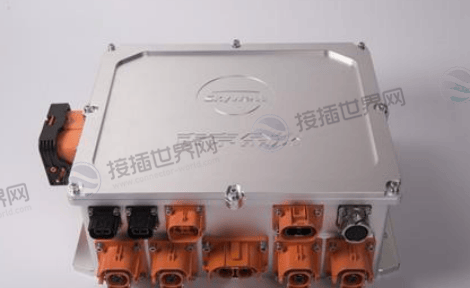

1. 高压接线盒(PDU)

负责分配电池到三电系统(电机、充电机、空调压缩机)的电流，需满足：

耐压等级：800V平台需≥1500VDC绝缘耐压(如特斯拉高压线束采用EXRAD ERGOFLEX™材料);

载流能力：主驱回路线径达50-95mm²(快充线束支持300-600A)。

2. 低压接线盒(SJB/BDU)

管理车身控制信号，如现代SJB智能接线盒处理：

25路开关输入(车门/制动传感器);

14路负载输出(灯光/雨刮继电器)。

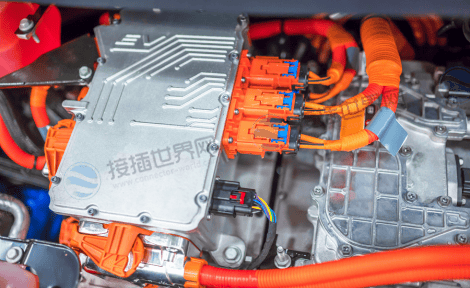

二、高压系统接线：动力传输的“大动脉”

高压线束占接线盒线缆总量的40%，包含三类核心线缆：

1. 电池输入线

线缆类型：2根(DC+正极、DC-负极)，线径70-95mm²;

接口规范：北汽EV车型采用橙色硅胶线，端子定义：A—DC-DC正极、E—充电机正极;

安全设计：屏蔽层覆盖率≥85%，耐温180℃(LCP绝缘体)。

2. 电机控制器线

三相交流线：3根(U/V/W相位线)，线径35-50mm²;

霍尔信号线：5根(红/黑/黄/绿/蓝)，检测电机转速(脉冲电压0-5V)。

3. 充电系统线

快充线束需IP67防水，液冷设计支持480kW超充(如永贵电器方案)。

三、低压控制系统接线：车身智能的“神经网络”

低压线束实现信号控制与设备联动，包含三类关键线路：

1. CAN总线

线缆数量：2根(CAN-H高电位线、CAN-L低电位线);

功能：传输车身控制信号(如现代SJB通过低速CAN与BCM通信);

抗干扰设计：双绞线绞合率≥30%，阻抗100Ω±10%。

2. 传感器输入线

开关信号线：25根(如车门开关、驻车制动、安全带检测);

安装要求：线径0.5-1.0mm²，端子镀金防氧化。

3. 执行器输出线

继电器控制线：8根(灯光/雨刮/除霜器);

负载管理：IPS智能电源开关诊断故障并反馈至BCM。

四、充电系统专用接线：安全与协议的融合

充电接口需兼容国际标准，线缆定义差异显著：

1. 国标GB/T 20234

CC2线：车辆身份识别(电阻值100-220Ω);

S+/S-：充电通信CAN-H/CAN-L。

2. 欧标IEC 62196

预留PLC线：支持350kW超充(奔驰EQS应用);

防水要求：IP6K9K等级(80℃高压水冲30分钟不渗漏)。

五、安装工艺规范：杜绝90%的故障隐患

接线盒接几根什么线需匹配严格的操作标准：

1. 压接与密封

端子压接：线芯填充率>90%，压接点距绝缘层≤1mm(防应力断裂);

防水处理：硅胶密封圈压缩量>30%，IP67防护(如一分二接线盒注塑成型工艺)。

2. 高压安全防护

互锁回路(HVIL)：北汽PTC插件含专用互锁线(L端子)，电阻<1Ω;

屏蔽接地：特斯拉采用360°弹簧屏蔽圈，转移阻抗≤20mΩ/m。

3. 线束固定与走向

高低压线束间距≥10cm，交叉时垂直布置;

波纹管防护底盘线束(耐碎石冲击)。

六、常见故障与处理方案

1. 充电中断

检测点：CC/CP电阻(国标100-220Ω)、VCU唤醒信号(>9V);

处理：更换熔断保险丝(驾驶侧保险盒F21/F37)。

2. 信号干扰

症状：CAN通信丢包、设备误触发;

改进：补充铜箔接地，双绞线绞合率提升至40%。

3. 密封失效

预防：雨季前按压密封圈，回弹时间<2秒;老化立即更换。

电动汽车接线盒接几根什么线的本质是高压安全、信号精准与系统可靠的工程集成。从95mm²高压硅胶线的1500V耐压设计、8针CAN总线的抗干扰双绞，到CC2线的身份识别协议，每一根线缆都承载着特定功能与技术规范。未来，随着800V平台普及与域集中架构演进，接线盒将向 “高集成化(三合一模块)、轻量化(铝导线减重40%)、智能化(内嵌诊断芯片)” 三大方向突破。掌握线缆类型与安装要点，可规避90%的短路、过热风险，为智能电动车的安全架构筑牢根基。
