电动汽车充电连接器使用全指南：安全操作与故障排除

电动汽车充电连接器怎么用直接关系充电安全与电池寿命。据行业统计，30%的充电故障源于操作不当，导致接口烧蚀或通信中断。随着800V高压平台普及，充电连接器操作需同步满足电气安全(1500V耐压)、协议兼容(GB/T 20234/欧标)及环境防护(IP6K9K防水)三重严苛要求。接插世界网将结合国际标准与实操案例，系统解析电动汽车充电连接器怎么用的核心步骤与技术要点，覆盖家用慢充、公共快充及换电场景。

一、连接器类型与选型适配

1. 主流接口标准及选型要点

Type 1 (SAE J1772)：美标5针接口，最大功率7.4kW，适配特斯拉(需转接头)、雪佛兰等车型。选型需确认车载充电机兼容性。

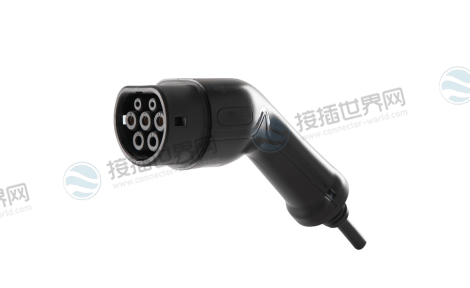

Type 2 (IEC 62196)：欧标7针接口，支持三相电22kW，奔驰/宝马等欧系车专用，预留PLC通信协议扩展350kW超充。

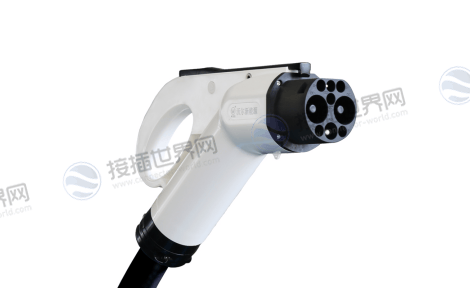

国标GB/T：9针设计含CC2身份识别针，最大功率250kW，比亚迪/蔚来等国产车型标配，需专用插座防误插。

2. 特殊场景适配

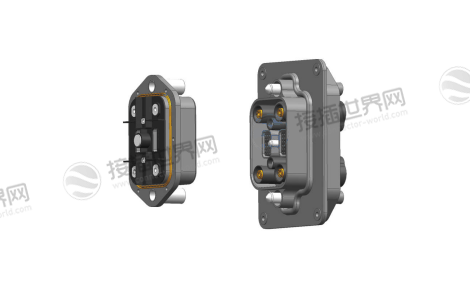

换电连接器：瑞可达轴向浮动设计容差±2mm，插拔寿命超10万次，蔚来BAAS方案专用。

液冷超充枪：永贵电器600A液冷方案，温升降40%，需匹配480kW超充桩(如华为600kW液冷桩)。

二、操作全流程规范

1. 操作前检查(杜绝90%故障)

连接器状态：检查端子无氧化变形、密封圈无裂纹(老化密封圈回弹时间需<2秒)。

电源匹配：

慢充：220V/10A插座需专用电路，禁止使用排插(易过载跳闸)。

快充：确认桩输出与车辆需求一致(如特斯拉超充需转接头适配第三方车型)。

2. 插拔操作核心步骤

插入规范：

规范1. 车辆解锁状态下按压充电口盖打开舱门(比亚迪车型需按压车尾盖;特斯拉中控屏点击充电图标)。

规范2. 对准导向槽垂直插入，倾斜角≤3°(避免端子受力变形)，听到“咔嗒”锁止声表明到位。

拔出操作：

操作1. 结束充电后，车辆解锁并在30秒内按下释放钮(国标枪需按压解锁钮>0.5秒)。

操作2. 若电子锁故障，特斯拉可长按钥匙后备箱键强制解锁。

操作3. 充电启动与监控

协议握手：

慢充：CP信号PWM占空比决定电流(10%→6A，85%→63A)。

快充：CC1/CC2电压检测(12V未连接→4V已连接)，S+/S-传输CAN协议。

状态指示：

| 指示灯颜色 | 特斯拉状态 | 国标状态 |

|----------------|---------------------------|--------------------------|

| 绿色闪烁 | 充电中 | 充电中 |

| 绿色常亮 | 充电完成 | 充电完成 |

| 黄色 | 预约充电 | 通信中断 |

| 红色 | 故障 | 绝缘故障 |

三、安全防护与禁忌

1. 环境安全要求

温度限制：-30℃~+50℃范围外禁用(低温导致充电效率降60%，高温引发过热保护)。

防水操作：IP55级以上防护支持雨天充电，但需避免雨水沿缆线流入接口(特斯拉明确警告)。

2. 高压安全防护

禁止带电插拔：高压互锁(HVIL)断电延迟需≤100ms，未插合时万用表检测电阻应为∞，插合后<1Ω。

儿童防护：充电时锁定电子锁(比亚迪需启用“防盗模式”)，防止误拔。

四、维护与故障处理

1. 周期性维护

清洁保养：无水乙醇棉签清理端子氧化层(禁用砂纸)，密封圈每季度涂抹硅脂防老化。

功能检测：

接触电阻：微欧计测量<0.5mΩ(100A回路)。

绝缘电阻：兆欧表>100MΩ(端子-外壳间)。

2. 常见故障排除

充电中断：

检查CC/CP电阻(国标：100-220Ω)。

检测保险丝(驾驶侧保险盒F21/F37)。

接口过热：

升级高载流型号(如矢崎150%余量版本)。

检查线缆截面积(300A需≥50mm²液冷线)。

协议握手失败：

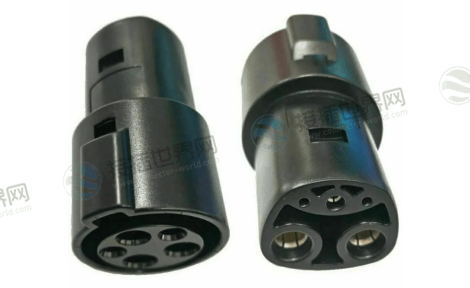

特斯拉转接头需官方认证(如Slocable智能温控款)。

比亚迪慢充枪确认供电插头完全插入插座(指示灯红→绿转变)。

电动汽车充电连接器怎么用的本质是 安全规范、协议兼容与精准操作的统一。从Type 2接口的“咔嗒”锁止验证、国标CC2身份识别的协议握手，到液冷超充枪的IP6K9K级防水防护，每一步都需严守技术标准。日常维护中，定期检测端子电阻与密封圈状态，可将连接器寿命延长3倍以上，减少80%充电故障。未来，随着900V超充与换电模式普及，充电连接器操作将向 “智能诊断(内嵌温控芯片)”、 “自动适配(协议无缝切换)” 演进。用户需持续关注技术迭代，方能为高压快充生态筑牢安全基石。
