泰科TE 2312192-2连接器中文手册_现货采购_配套型号指南
泰科2312192-2连接器是一款专为电线和电缆设计的缆到缆连接器，采用母端子护套结构，具备可密封特性、180°出线角度和单行单位布局。其端子端接方式包括压接锁定，插针直径为0.4mm，安装类型为自由悬挂电缆式，可选乌黑或白色壳体，工作温度范围宽达-40°C至105°C，适配RTK 031电缆。该产品无屏蔽功能且位置保证有限，但凭借高可靠性和信号完整性，适用于汽车、通讯及工业环境，提供稳定电气连接。
一、2312192-2中文手册
| 分类 | 详情 |
|---|---|

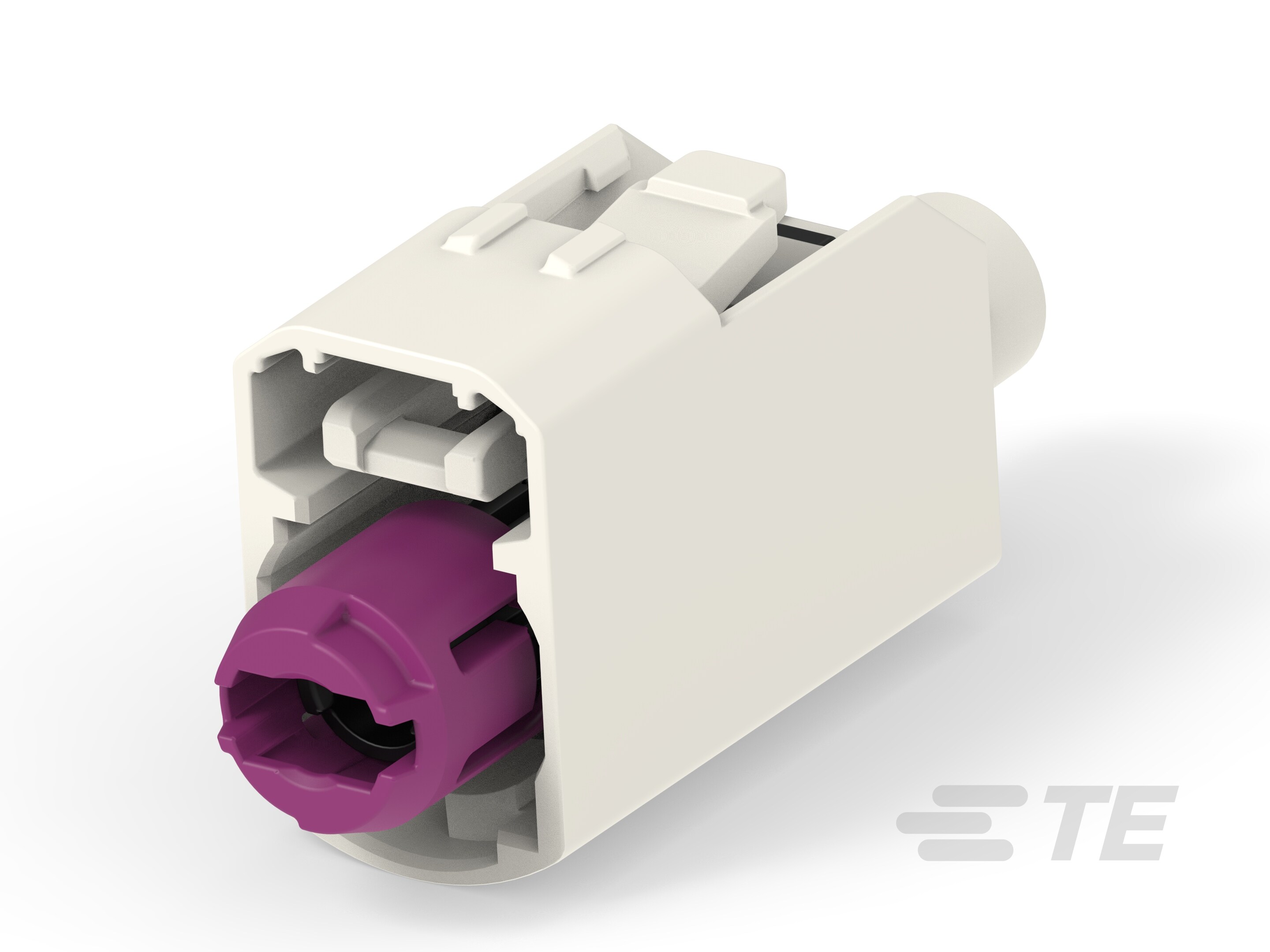

| 产品图 |
|
| 产品型号 | 2312192-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 缆到缆 |
| 可密封 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 接合插针直径 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 | 白色 |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2312192-2现货 |
| 原厂手册 | 2312192-2数据手册.PDF |
二、2312192-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2312193-2 | 暂无 |
| 4-2312193-2 | 暂无 |
| 3-2312193-2 | 暂无 |
| 3-2312193-9 | 暂无 |
| 2312193-9 |
|
| 4-2312193-9 | 暂无 |
| 更多配套型号查询 | 2312192-2配套型号大全 |
三、2312192-2适用领域
泰科2312192-2连接器凭借其可靠密封性、耐用结构及高效连接机制，广泛应用于以下领域：
1. 工业自动化与机械控制：自由悬挂安装方式适配空间受限环境，工作温度范围（-40°C至105°C）确保在工厂振动和多尘条件下稳定运行，支持传感器信号与设备控制链路连接。
2. 汽车电子系统：键控代码B防止误插，配合180°出线角度简化线束接口布局，适用于车载控制模块，保障行车安全性和信号传输可靠性。
3. 户外能源设备：如太阳能逆变器或风电机组，密封设计和自由悬挂结构抵御雨水与沙尘侵蚀，宽温域兼容极端气候，乌黑色或白色外壳便于环境辨识。
4. 医疗仪器与设备：可密封特性简化内部布线维护，防止液体渗入风险，适配消毒流程频繁的医疗电子系统。
5. 通信与简单数据传输：缆到缆连接系统支持设备间基础信号传输，压接线缆端接方法确保连接完整性，单行单位设计优化紧凑布局需求。
该连接器通过键控机制、宽温耐受及密封防护，在复杂应用中实现长期稳定连接。
四、2312192-2常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式安装缺乏刚性固定点，受机械振动或外力牵引易位移。
方案：加装应力消除卡扣或绑带，均匀分散线缆受力；或增设支架形成辅助支撑结构。
2. 密封防护失效
问题：IP67防护依赖密封面平整贴合，环境湿度＞80%RH或密封面污染易导致液体渗透。
方案：清洁密封沟槽并涂抹硅脂，更换弹性密封圈；控制环境湿度在80%RH以下。
3. 端子电气性能异常
问题：0.4mm插针压接高度偏差＞±0.2mm或端子氧化，引发接触电阻升高。
方案：按±0.2mm公差校准压接工具；用无纺布蘸触点清洁剂擦拭端子；持续异常需更换端子。
4. 外壳结构损伤
问题：尼龙6/6材质在＞105°C高温或酸/碱环境易变形脆化。
方案：避免暴露于化学腐蚀环境；持续＞105°C场景改用金属外壳型号；每6个月目检外壳完整性。
5. 插接定位失准
问题：键控代码B未与公端匹配或角度偏差＞3°，导致插合不到位。
方案：插接前双向核验键控代码标识；使用导正柱辅助对准；确保180°直出线缆无扭转载荷。
