TE泰科1-2324148-1连接器是一款单排4位母端子护套，专为电缆自由悬挂安装设计。其核心特性包括90°出线角度设计优化布线空间，具备IP67可密封结构实现防尘防水，同时集成电磁屏蔽层保障信号传输完整性。该连接器工作温度横跨-40°C至105°C极端环境，采用无尖刃主体结构确保操作安全，黑色壳体配合2mm间距支持高密度布局，适用于工业控制、自动化设备等需稳定信号传输的严苛场景，并通过镀层工艺强化耐腐蚀性与电气接触可靠性。

一、1-2324148-1中文手册

分类	详情

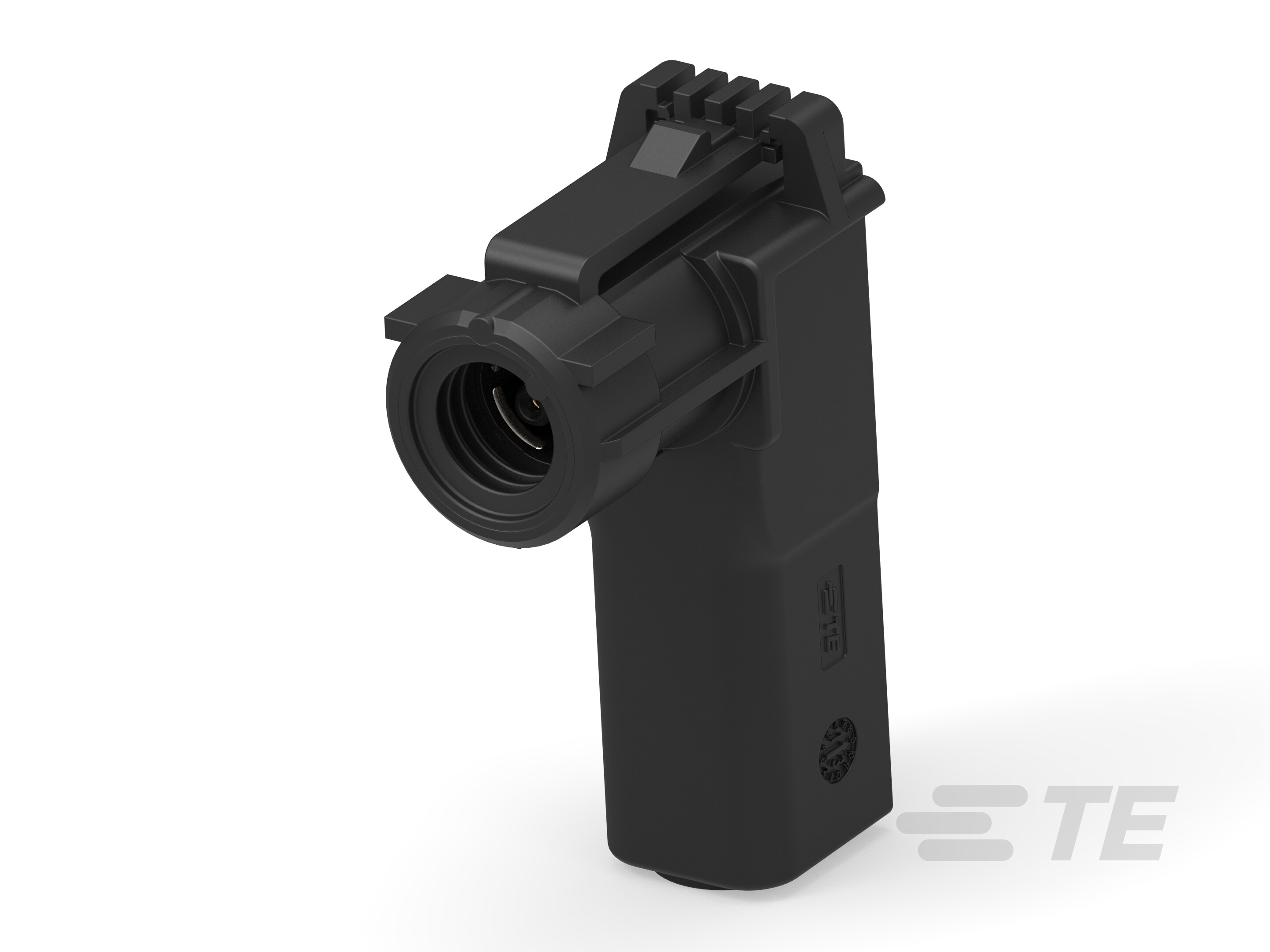

产品图
产品型号	1-2324148-1
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	4
出线角度	90°
连接器和键控代码	A
接合插针直径	.6mm[.024in]
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	黑色
中心线（间距）	2mm[.079in]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
能够保证连接器位置	否
采购入口	1-2324148-1现货
原厂手册	1-2324148-1数据手册.PDF

二、1-2324148-1配套型号

三、1-2324148-1适用领域

泰科1-2324148-1连接器凭借其密封防护、精准对位机制及信号完整性优化，广泛应用于以下领域：

1. 工业自动化与机械控制：工作温度范围-40°C至105°C及可密封设计适应工厂高振动、温变环境；自由悬挂电缆安装便于紧凑布局，1行4位单行结构简化线缆管理，确保传感器与控制器链路的可靠连接。

2. 汽车电子系统：键控代码A结合端子对准机制（接合插针直径0.6mm）防止误插，屏蔽特性减少电磁干扰，适用于ECU接口、线束组装等场景，保障行车信号稳定性和安全性。

3. 户外能源设备：可密封结构抵御雨水与沙尘侵袭，宽温范围支持太阳能逆变器、风力发电设备在极端气候下运行，出线角度90°优化线缆弯曲空间，黑色外壳在工业环境中提供清晰视觉识别。

4. 医疗仪器与设备：密封防护降低液体渗入风险，屏蔽设计确保高灵敏度仪器信号无失真传输；便捷的可维护性简化消毒流程，适用于内窥镜、监护设备等严苛应用环境。

5. 通信与数据传输：电路应用Signal结合屏蔽特性，实现高效信号传输；中心线间距2mm平衡连接密度与抗干扰性，自由悬挂安装适配路由器、基站等紧凑空间布局，支持高速数据链路可靠性。

该连接器通过键控对准、防护等级及信号优化机制，确保在复杂场景中实现长期稳定连接，黑色外壳进一步强化工业应用的辨识度和集成性。

四、1-2324148-1常见问题与解决方案

1. 电缆应力导致安装失效

问题：自由悬挂式电缆安装缺乏机械固定点，在振动环境中易发生位移或脱落。

方案：在距离连接器尾部15mm内添加应力消除卡扣，或使用绑带将电缆固定在支架上，确保应力分散路径避开端子区域。

2. 密封失效引发介质入侵

问题：IP67防护依赖平面密封，若安装面存在颗粒物污染或持续暴露湿度>80%RH环境，可能降低防护等级。

方案：安装前用无水乙醇清洁密封面，周期性检查硅胶密封圈弹性（建议每6个月更换），在高湿环境加装防潮盖。

3. 端子接触电阻异常

问题：0.6mm插针配合1.2mm母端子时，压接高度偏差超±0.05mm或氧化物堆积导致信号衰减。

方案：采用微米级压接工具控制高度公差，每连接周期用专用探针清洁母端子内壁，检测接触电阻值需≤20mΩ。

4. 壳体高温变形风险

问题：尼龙壳体在>105℃工作温度下可能出现塑性变形（超出额定温度上限）。

方案：高温工况切换金属外壳型号（如1-2324148-2），强腐蚀环境增加聚四氟乙烯防护涂层。

5. 键控错位引发互配故障

问题：键控代码"A"型接口误接"B"型公端时，导致端子受力弯曲或短路。

方案：安装前核验公端定位槽与键控凸点匹配性（代码标识位于壳体侧壁），必要时使用引导销辅助插合。

关键参数验证：工作温度范围（-40~105℃）、键控代码（A）、出线角度（90°）等数据源自产品规格书，方案设计需严格适配。建议每季度进行振动测试（5-200Hz/0.8Grms）和绝缘电阻测试（≥100MΩ@500VDC）以维持可靠性。
