泰科1-2324148-2是一款紧凑型白色母端子护套连接器，专为电缆安装设计。其单排4位结构（中心间距2mm）支持90°出线角度，配备键控代码B及0.6mm接合插针直径，确保精确对位与防误插。该连接器具备屏蔽功能以保障信号完整性，可密封特性适配复杂工况，工作温度范围覆盖-40℃至105℃，满足严苛工业环境需求。其无尖刃主体设计提升安全性，适用于信号传输类电缆端接场景，兼顾高密度布线与环境适应性。

一、1-2324148-2中文手册

分类	详情

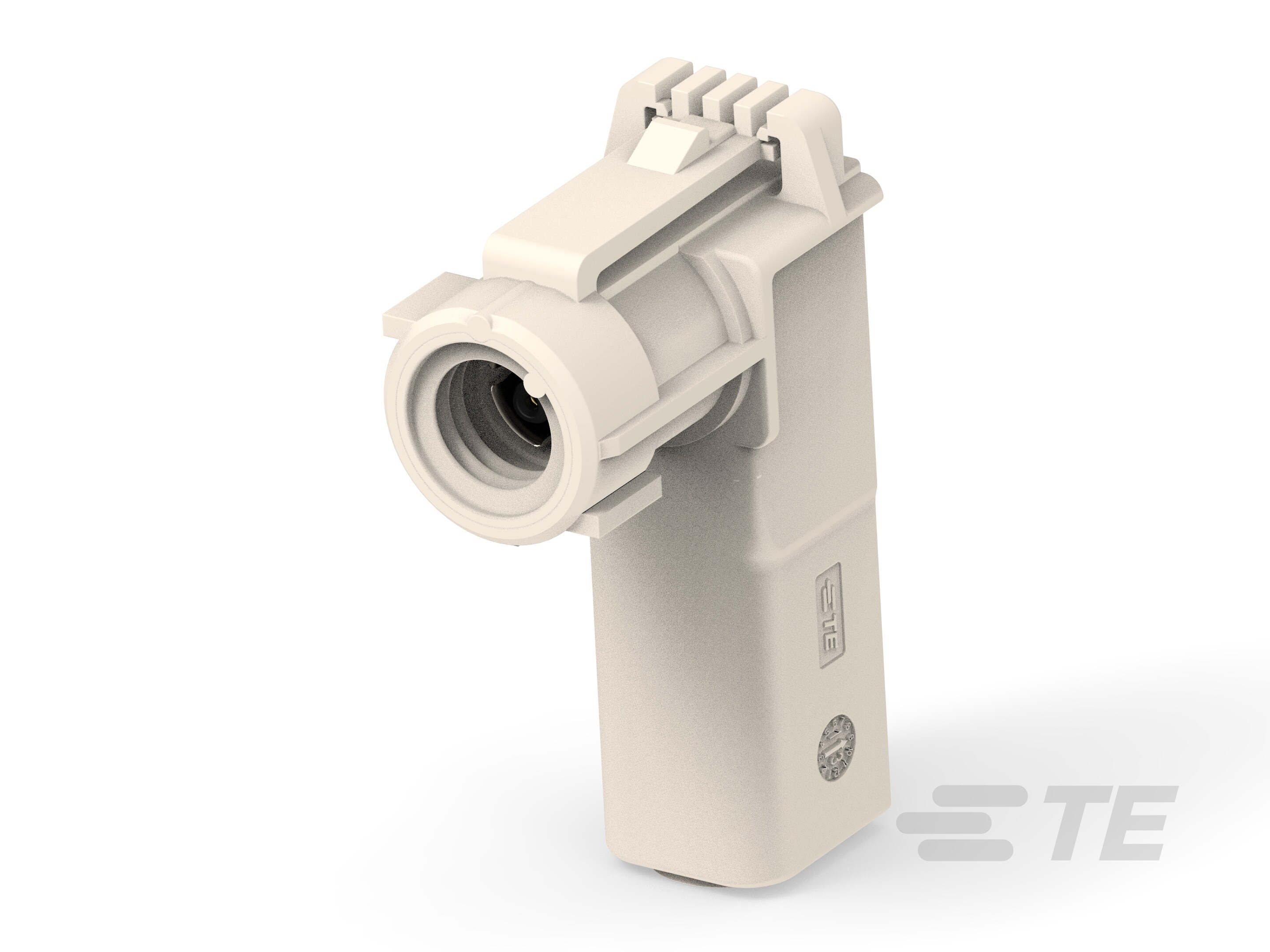

产品图
产品型号	1-2324148-2
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	4
出线角度	90°
连接器和键控代码	B
接合插针直径	.6mm[.024in]
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	白色
中心线（间距）	2mm[.079in]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
能够保证连接器位置	否
采购入口	1-2324148-2现货
原厂手册	1-2324148-2数据手册.PDF

二、1-2324148-2配套型号

三、1-2324148-2适用领域

泰科1-2324148-2连接器以其高防护性、信号稳定性及结构可靠性，适用于以下专业领域：

1. 工业自动化与控制系统：宽温工作范围（-40°C至105°C）与IP67级密封设计（可密封属性），可耐受工厂环境中的振动、粉尘及温变，确保传感器信号传输和设备控制回路的可靠连接。电缆安装（自由悬挂）特性便于复杂线束布局。

2. 汽车电子：键控代码B设计（连接器和键控代码属性）配合0.6mm接合插针直径的精密对接机制，有效防止车载应用中的误插操作，适用于ECU模块、线束接口等高可靠性要求的场景，屏蔽设计（屏蔽属性）进一步提升抗干扰能力。

3. 户外能源设备：IP67防护等级可抵御雨水、沙尘侵蚀，自由悬挂安装方式适应风力发电机组、太阳能控制器等设备的紧凑空间布线需求，白色壳体在工业环境中具有辨识度。

4. 医疗仪器内部连接：密封结构降低液体渗入风险，可维护性简化设备消毒与元器件更换流程，信号级应用（电路应用属性）满足医疗设备内部低电流传输需求。

5. 通信与数据传输设备：1行4位布局（行数、位数属性）优化空间利用率，屏蔽设计配合信号应用特性，适用于路由器、基站等通信设备内部的高频信号传输，90°出线角度（出线角度属性）利于机箱内空间管理。

该连接器通过键控防误插、应力消除设计及宽温密封特性，确保在严苛环境中实现长期稳定的信号连接，白色壳体进一步强化工业场景中的定位识别效率。

四、1-2324148-2常见问题与解决方案

1. 安装松动或脱落

问题：由于电缆安装（自由悬挂）缺乏固定点，连接器易受振动或外部拉力影响，导致松动或意外脱落。

方案：添加应力消除附件如卡扣或绑带，确保电缆受力均匀分布；或在支撑点增加刚性结构，以分散外部应力。

2. 密封性不足

问题：正确安装是实现密封（如IP67防护）的关键，若密封面未贴合或环境湿度过高（如超过80%RH），可能渗入污染物影响性能。

方案：定期清洁密封面，采用硅胶密封圈强化防水效果；控制使用环境湿度在80%RH以下，确保密封完整性。

3. 端子接触不良

问题：母端子（如尺寸1.2mm）在压接高度偏差超出公差（理想±0.2-0.5mm）或表面氧化时，接触电阻异常增加，导致信号传输不稳定。

方案：严格按公差标准压接端子，使用专用工具清除氧化层；必要时更换端子，避免长期暴露于高温高湿环境。

4. 外壳变形或腐蚀

问题：外壳在高工作温度（超过105°C）或强化学物质环境下，可能发生变形或腐蚀，影响结构稳定性和使用寿命。

方案：避免暴露于酸性、碱性环境；高温应用中优先选用金属外壳型号替代；定期检查外壳是否有变形或损伤迹象。

5. 键控错位或对准偏差

问题：键控代码B未与公端精确匹配，或端子排列顺序不符，导致连接不稳定甚至失败。

方案：安装前充分检查键控代码和端子顺序的一致性；利用对准工具辅助定位，确保公母端精准对接。
