泰科1-2324148-3是一款专为信号传输设计的屏蔽型母端子护套连接器。其单行4位结构采用紧凑的2mm中心间距布局，配有90°电缆出线角度，支持自由悬挂安装。蓝色壳体具备可密封特性，适应-40℃至105℃宽温域环境，满足工业级稳定性需求。该连接器集成屏蔽功能，有效抑制信号干扰，其0.6mm接合插针直径确保可靠接触，适用于严苛工况下的电气系统信号传输场景。尽管未设定位保证机制，但无尖刃主体设计提升了操作安全性。

一、1-2324148-3中文手册

分类	详情

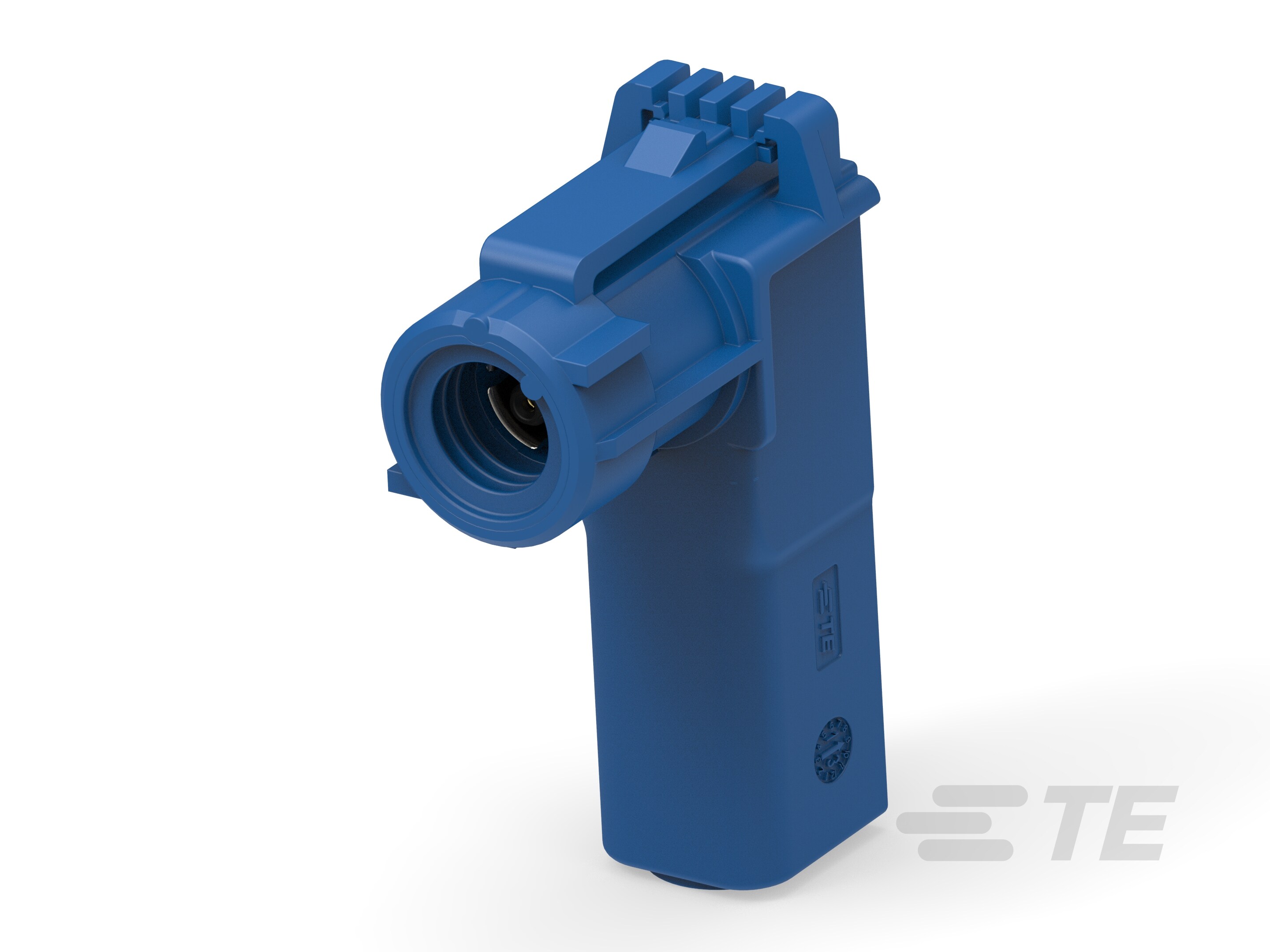

产品图
产品型号	1-2324148-3
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	4
出线角度	90°
连接器和键控代码	C
接合插针直径	.6mm[.024in]
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	蓝色
中心线（间距）	2mm[.079in]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
能够保证连接器位置	否
采购入口	1-2324148-3现货
原厂手册	1-2324148-3数据手册.PDF

二、1-2324148-3配套型号

三、1-2324148-3适用领域

1. 工业控制与自动化系统：IP67密封防护与-40℃至105℃宽温域耐受工厂粉尘、油污及振动环境，蓝色壳体便于设备检修识别，适用于传感器线束、PLC控制柜等场合，保障高干扰环境下的信号稳定性。

2. 汽车电子单元：键控代码C设计确保端子精准对插，配合2mm间距布局及屏蔽结构，有效抑制车载ECU、线束接口的电磁干扰，适应引擎舱高温高压工况。

3. 户外能源设备：自由悬挂式电缆安装适配光伏逆变器、风电控制箱的紧凑布线，IP67防护抵御雨水沙尘侵蚀，蓝色外壳在户外设备中提供高辨识度。

4. 通信基础设施：4位单行布局（2mm间距）平衡空间利用率与信号隔离，90°出线角度优化机柜内部线缆管理，屏蔽设计保障基站、路由器高速数据传输完整性。

5. 医疗设备内部布线：母端子护套结构简化消毒维护流程，IP67密封性防止液体渗入精密仪器，宽温域支持灭菌环境下的稳定运行。

该连接器通过键控防误插机制、应力消除结构及工业级防护标准，在复杂工况下实现长期可靠连接，蓝色壳体进一步强化设备维护时的视觉定位效率。

四、1-2324148-3常见问题与解决方案

1. 自由悬挂安装稳定性不足

问题：电缆安装缺乏固定点，振动或外力易导致连接器位移。

方案：

- 增设应力消除卡扣或绑带固定电缆

- 在距连接器15cm内增加支撑支架，分散机械应力

2. IP67密封失效

问题：密封面污染或环境湿度＞80%RH导致渗液风险。

方案：

- 安装前用无水乙醇清洁密封槽

- 每月检查硅胶密封圈压缩量（标准值0.25±0.05mm）

- 湿度超标环境增加防潮涂层

3. 0.6mm端子接触异常

问题：压接高度超差（＞±0.1mm）或氧化引起阻抗升高。

方案：

- 使用泰科CT-2800压接工具控制高度公差

- 每季度用氟碳清洗剂清除氧化层

- 接触电阻＞5mΩ时更换端子

4. 尼龙壳体变形

问题：持续＞105℃工作温度或化学腐蚀导致结构劣化。

方案：

- 高温环境更换为金属外壳型号（如1-2324148-5）

- 避免接触pH＜4或＞11的液体

- 每6个月进行壳体翘曲检测（变形量≤0.3mm）

5. 键控代码错位

问题：C型键槽未与公端对齐致插接失效。

方案：

- 安装前使用对位夹具（TE P/N：5-1462030-2）

- 检查公端键位标记（标准三角标识应对准卡榫）

工程建议：该连接器在振动环境中需每5000小时进行插拔力测试，标准值维持11-15N；屏蔽层接地建议采用360°环绕压接，接地阻抗需＜0.1Ω。
