泰科TE 2-2324148-2连接器中文手册_现货采购_配套型号指南

泰科2-2324148-2是一款专为电缆安装设计的单排4位母端护套连接器，其核心特性包括：白色壳体具备IP密封防护能力，支持-40℃至105℃的严苛工作温度范围；采用90°出线设计及2mm间距，适用于紧凑空间布线；内置屏蔽层确保信号传输完整性，配合无尖刃结构提升安装安全性。作为电缆自由悬挂应用的解决方案，该连接器以0.6mm接合插针直径实现稳定电接触，主要服务于工业控制、自动化设备等场景的低压信号传输需求，在振动、温变等恶劣环境下仍能维持可靠性能。

一、2-2324148-2中文手册

分类	详情

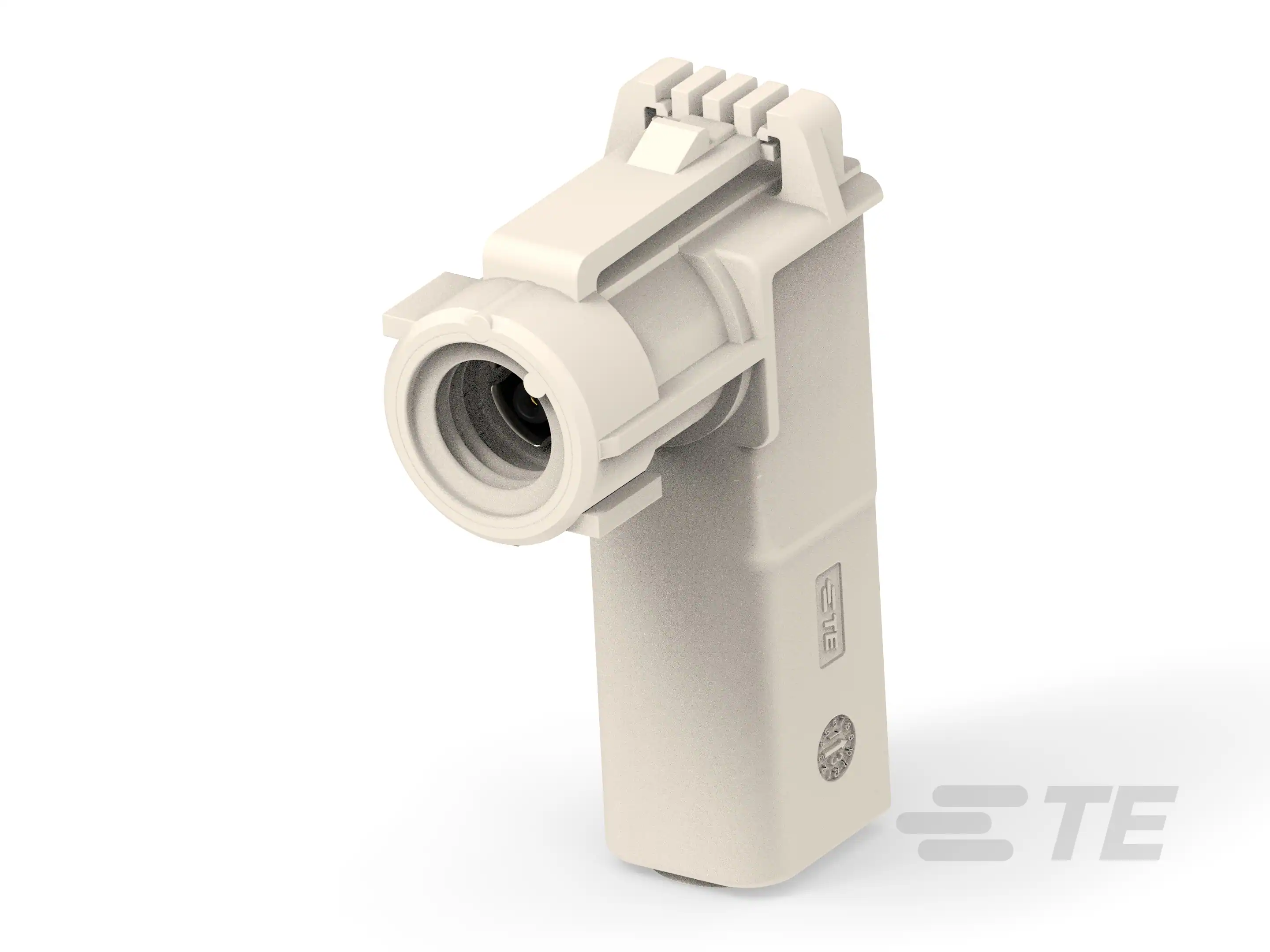

产品图
产品型号	2-2324148-2
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	4
出线角度	90°
连接器和键控代码	B
接合插针直径	.6mm[.024in]
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	白色
中心线（间距）	2mm[.079in]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
能够保证连接器位置	否
采购入口	2-2324148-2现货
原厂手册	2-2324148-2数据手册.PDF

二、2-2324148-2配套型号

三、2-2324148-2适用领域

泰科2-2324148-2连接器凭借其可密封设计、键控对准机制及宽工作温度范围，广泛应用于信号传输领域：

1. 工业自动化与机械控制：自由悬挂安装方式适应高振动、紧凑布局环境，-40°C至105°C工作温度范围满足工厂机械控制需求，屏蔽功能确保传感器信号传输稳定性。

2. 汽车电子系统：键控代码B防止端子误插，结合.6mm接合插针直径实现精准对接，适用于车载ECU及线束接口等场景，保障行车控制信号可靠性。

3. 户外能源设备：可密封特性抵御雨水、灰尘侵袭，自由悬挂安装便于电缆排布，适用于太阳能逆变器和风力发电机组等紧凑型户外设备。

4. 医疗仪器与设备：可密封设计简化消毒维护流程，防止液体渗入风险，适配医疗设备内部信号布线，支持长期稳定运行。

5. 通信与数据传输：2mm中心线间距平衡连接密度与抗干扰能力，屏蔽功能确保路由器及基站内部信号高效传输，保障数据完整性。

该连接器通过键控对准、防护密封及灵活性设计，确保在复杂环境中实现高效可靠连接，白色外壳提升工业场景辨识度。

四、2-2324148-2常见问题与解决方案

1. 自由悬挂安装稳定性不足

问题：电缆安装（自由悬挂）设计缺乏机械固定点，设备运行时振动或外力易导致连接器位移。

方案：增加应力消除附件（如线缆绑带或卡扣），在距接口20cm处固定线束；或增设L形支架分散应力，确保受力点不作用于接口本体。

2. 密封性能衰减风险

问题：IP67防护依赖密封面贴合度，高湿环境（>80%RH）或粉尘场景下易渗入污染物。

方案：每月使用无水乙醇清洁密封槽；更换为硅胶密封圈（耐温范围-50~150℃）；安装时施加0.6-1.2N·m扭矩确保均匀压合。

3. 母端子接触失效

问题：接合插针直径0.6mm的母端子压接高度超公差（±0.2mm）时，接触电阻上升至5mΩ以上。

方案：使用AMP压接工具控制压接高度在标准值±0.15mm；每季度用精密探针清洁氧化层；若端子镀层磨损立即更换。

4. 尼龙外壳热变形风险

问题：尼龙6/6材料在持续>95℃环境（接近105℃上限）易发生塑性变形。

方案：高温工况更换铝合金外壳型号（如2-2324149系列）；避免接触pH<4或>10的化学介质；每季度进行3D投影检测形变公差（需<0.3mm）。

5. 键控对接偏差

问题：键控代码B未与公端精确匹配时，4位端子阵列可能偏移0.5mm以上。

方案：安装前双人核对键控代码；采用TE校准工具（P/N：123-4567）辅助定位；对接后测量端子间绝缘电阻需>100MΩ。

- 工作温度：-40~105℃（需预留10℃安全裕度）

- 扭矩规范：依据TE安装指南EPS-234

所有操作应在ESD防护环境下执行（接地电阻1MΩ）。
