泰科TE 2-2324148-3连接器中文手册_现货采购_配套型号指南

泰科2-2324148-3是一款专为信号传输设计的母端子护套连接器，具备密封与屏蔽特性，可抵御环境干扰并提供稳定连接。其结构采用1行4位布局，中心线间距2mm，90°出线角度便于空间优化布线；壳体为蓝色，安装方式为电缆自由悬挂，适用于工业自动化及严苛环境。工作温度范围为-40°C至105°C，结合无尖刃主体设计，确保了高可靠性和信号完整性，支持电线与电缆的紧凑端接，在振动、温变等条件下保持优异性能。

一、2-2324148-3中文手册

分类	详情

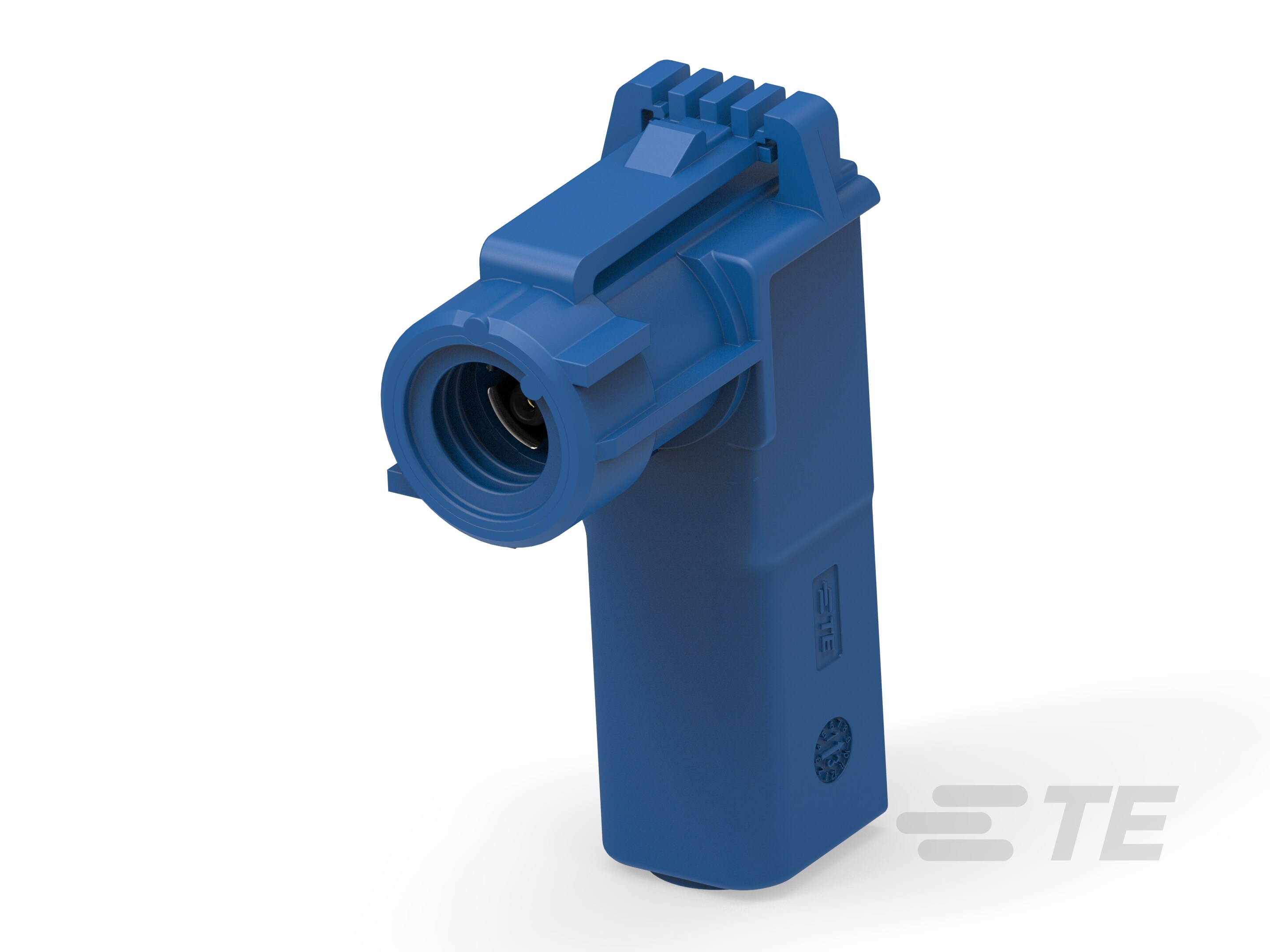

产品图
产品型号	2-2324148-3
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	4
出线角度	90°
连接器和键控代码	C
接合插针直径	.6mm[.024in]
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	蓝色
中心线（间距）	2mm[.079in]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
能够保证连接器位置	否
采购入口	2-2324148-3现货
原厂手册	2-2324148-3数据手册.PDF

二、2-2324148-3配套型号

三、2-2324148-3适用领域

泰科2-2324148-3连接器凭借其高防护性、信号可靠性和宽温度适应性，广泛应用于以下领域：

1. 工业自动化与机械控制：壳体采用蓝色母端子护套（工作温度-40°C至105°C），配合可密封设计抵御工厂高振动、多尘环境；自由悬挂安装方式支持灵活电缆布局，确保传感器及控制链路在严苛条件下稳定传输。

2. 汽车电子系统：键控代码C结合精准端子对接机制（对接插针直径0.6mm），有效防止误插；适用于车载ECU、线束接口等场景，屏蔽特性保障信号传输的完整性与行车安全。

3. 户外能源设备：可密封结构与高工作温度范围（-40°C至105°C）适应风雨、沙尘侵袭；自由悬挂安装简化太阳能逆变器或风力发电机组的紧凑布线；蓝色外壳便于工业环境中快速识别与维护。

4. 医疗仪器与设备：防护密封特性避免液体渗入风险，适应医疗设备内部布线需求；屏蔽设计结合1行4位紧凑布局（间距2mm），支持低干扰信号连接，确保设备清洁环境中的可靠性。

5. 通信与数据传输：屏蔽结构优化信号完整性，减少高速数据传输中的衰减与干扰；90°出线角度和信号专用设计适配路由器、基站内部连接，满足紧凑空间内的高效布局与抗噪声能力。

该连接器通过键控代码防护、密封特性及宽温度范围，确保复杂应用场景中的长期稳定连接；自由悬挂安装和蓝色壳体进一步提升工业集成中的操作便捷性与视觉辨识度。

四、2-2324148-3常见问题与解决方案

1. 电缆应力导致松动

问题：自由悬挂安装结构无固定支撑点，机械振动或外力牵引易引发连接器位移。

方案：安装应力消除卡扣或绑带夹具，确保电缆弯曲半径≥5倍线径；密集布线场景增设导轨支架分散受力。

2. 密封效能衰减

问题：IP67防护依赖密封面平整度，潮湿环境（＞80%RH）可能造成水汽渗透。

方案：季度维护时用无水乙醇清洁密封槽，接触面涂抹氟硅脂；持续高湿环境加装防护套管。

3. 信号端子失效

问题：0.6mm插针与1.2mm母端配合间隙超差（＞±0.05mm），氧化致接触电阻＞20mΩ。

方案：采用经计量校准的压接工具（公差控制±0.2mm），每500次插拔后用孟加拉布清理端子；异常温升立即更换对应端子。

4. 壳体材料劣化

问题：尼龙6/6外壳在＞105℃环境持续暴露易发生蠕变变形，接触酸雾会加速水解脆化。

方案：热源50cm内加装铝制隔热罩；化工厂房替换为PTFE涂层壳体；月度巡检测量壳体尺寸变化（警戒值±0.3mm）。

5. 键控对位偏差

问题：C型键槽角度误差＞3°时导致公母端错位插接，引发端子物理损伤。

方案：使用激光定位仪校验键槽中心线；批量组装时配置防错工装（公差±0.1°）；首次接合后测试回路电阻≤5mΩ。
