泰科TE 2-2324148-6连接器中文手册_现货采购_配套型号指南

泰科2-2324148-6是一款4位单排母端连接器，采用90°出线角度和电缆安装设计，专为信号传输应用优化。其褐色壳体具备IP65级可密封结构与电磁屏蔽功能，确保在-40℃至105℃宽温域及恶劣环境下稳定工作。间距2mm的紧凑布局配合无尖刃主体，支持高可靠性插接。该连接器满足工业级机械强度与信号完整性要求，适用于空间受限且需抗干扰的电气系统，典型场景包括自动化设备与控制柜中的安全信号传输。

一、2-2324148-6中文手册

分类	详情

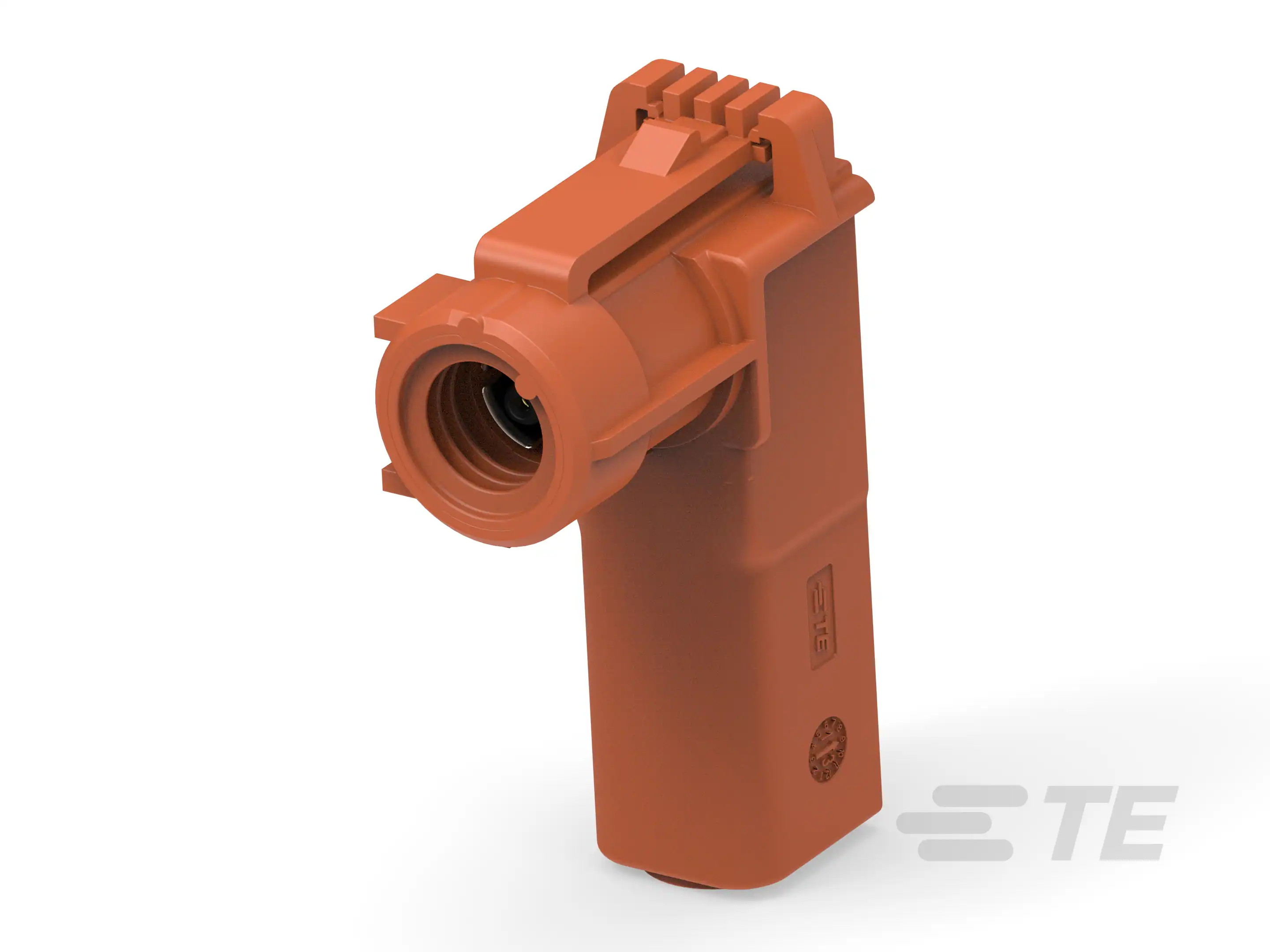

产品图
产品型号	2-2324148-6
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	4
出线角度	90°
连接器和键控代码	F
接合插针直径	.6mm[.024in]
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	褐色
中心线（间距）	2mm[.079in]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
能够保证连接器位置	否
采购入口	2-2324148-6现货
原厂手册	2-2324148-6数据手册.PDF

二、2-2324148-6配套型号

三、2-2324148-6适用领域

泰科2-2324148-6连接器凭借其高防护等级、抗干扰设计及紧凑灵活的结构，广泛适用于需要可靠信号连接和恶劣环境适应性的领域：

1. 工业自动化与机械控制：褐色壳体及工作温度范围（-40℃至105℃）配合可密封设计（适应IP67标准）有效抵御高振动、多尘环境，单行4位布局（2mm间距）确保传感器与控制系统信号的精确传输，简化工厂、机床等设备的维护集成。

2. 汽车电子系统：键控代码F机制避免线束接口误插，自由悬挂安装便于车载ECU、传感器和控制模块的电缆布局，屏蔽设计提升信号完整性，保障行车安全和电气系统的稳定运行。

3. 户外能源设备：如太阳能逆变器和风力发电机组，可密封特性抵御雨水、沙尘侵蚀，宽温范围适配极端气候条件，90°出线角度优化紧凑空间布线，支持长期在户外环境中的信号链路可靠性。

4. 医疗仪器与设备：防护密封结构降低液体渗入风险，简化设备内部布线的消毒和维护流程，紧凑设计（4位单行）确保医疗仪器在严苛环境下的信号连接稳定。

5. 通信与数据传输：屏蔽特性减少信号衰减和电磁干扰，自由悬挂安装适配路由器、基站等内部布线需求，单行布局平衡连接密度与抗干扰能力，支持高速信号传输场景。

该连接器通过键控机制、应力消除设计和高防护性能，在复杂应用中提供长期可靠连接，褐色壳体增强工业环境中的识别便利性。

四、2-2324148-6常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装方式缺乏固定支撑点，在振动或外力作用下易导致连接器松动或脱落，影响信号传输稳定性。

方案：添加应力消除附件（如电缆卡扣或绑带），确保电缆张力均匀分布；增设支撑结构以分散应力，避免局部受力过大。

2. 密封性不足

问题：可密封设计在高温或高湿环境中（如工作温度上限105°C），密封面易未贴合或受潮渗透，污染物可能渗入影响性能。

方案：定期清洁密封接口面；建议使用硅胶基密封圈增强防水性，并控制环境湿度不超80%相对湿度以维持IP防护等级。

3. 端子接触不良

问题：1.2mm母端子因压接偏差或氧化导致接触电阻升高，尤其在使用环境温度变化时引发信号中断或不稳定。

方案：严格按照压接高度公差（±0.2~0.5mm）操作；使用专用清洁工具去除端子氧化层；必要时更换新端子以确保连接一致性。

4. 外壳变形或老化

问题：褐色尼龙外壳在接近温度上限（105°C）或腐蚀性介质下易变形、脆化，长期使用可能降低物理完整性。

方案：避免暴露于强酸/碱环境；高温或腐蚀场景改用金属壳兼容型号；定期检查外壳状态，执行预防性维护计划。

5. 键控错位或对准偏差

问题：键控代码F未与公端匹配，端子排列顺序错误易引发连接不稳定或错位，造成信号损耗。

方案：安装前核实两端键控代码及端子序列；采用对准工具进行定位辅助，确保连接器精准对接后固定。
