泰科TE 2-2324148-9连接器中文手册_现货采购_配套型号指南

泰科2-2324148-9是一款专为电线和电缆设计的母端子护套连接器，采用4位单行配置、2mm间距和90°出线角度，适用于信号应用。具备可密封屏蔽结构，能有效防护环境干扰，并在-40°C至105°C宽温域内保障信号传输可靠性。Z键控代码和水蓝色壳体便于识别安装，接合插针直径0.6mm支持精确连接。无尖刃主体设计提升安全性，电缆自由悬挂安装适应灵活布线。泰科产品的高耐用性和工业级性能确保其在严苛工况下稳定运行。

一、2-2324148-9中文手册

分类	详情

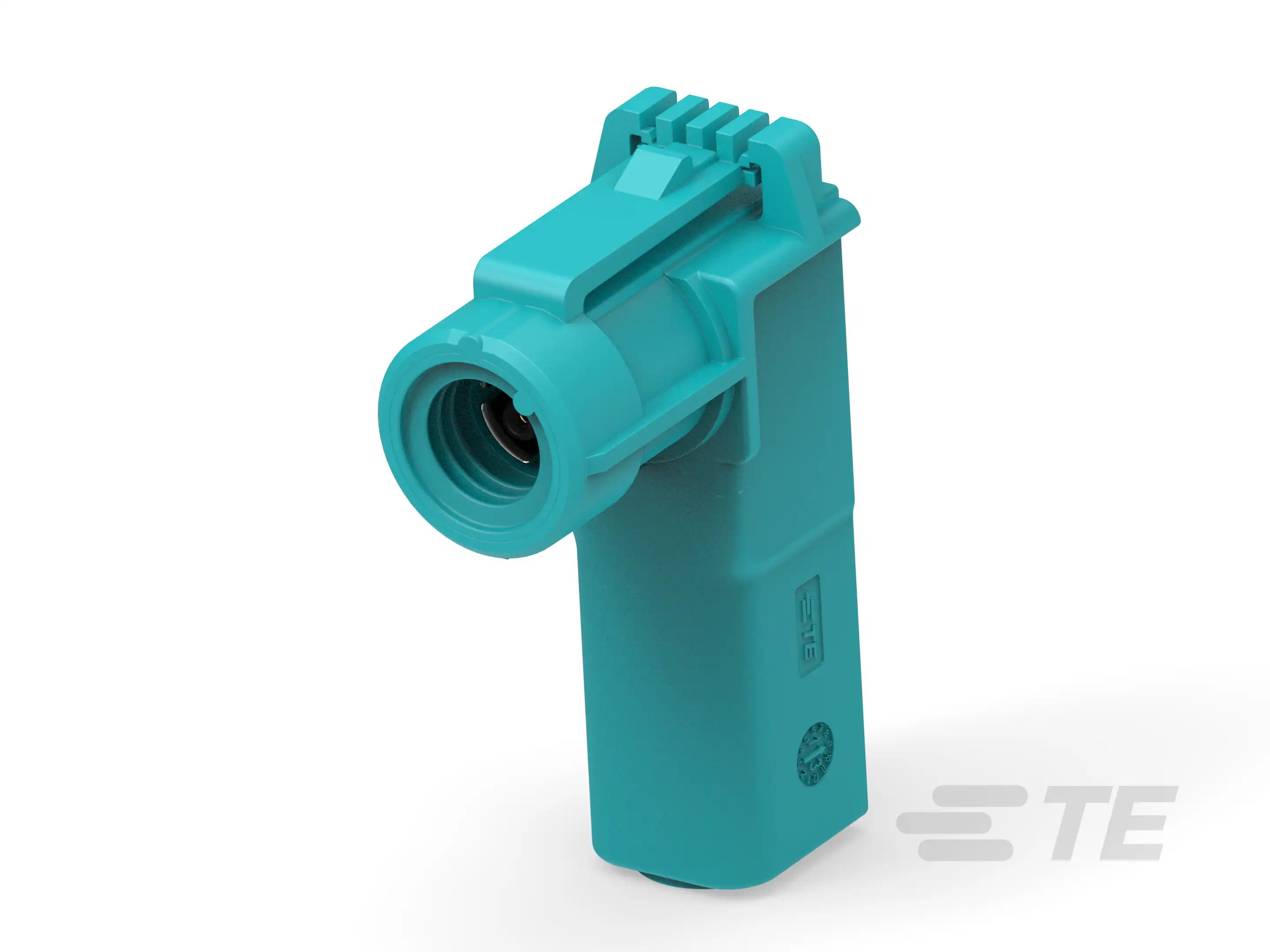

产品图
产品型号	2-2324148-9
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	4
出线角度	90°
连接器和键控代码	Z
接合插针直径	.6mm[.024in]
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	水蓝色
中心线（间距）	2mm[.079in]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
能够保证连接器位置	否
采购入口	2-2324148-9现货
原厂手册	2-2324148-9数据手册.PDF

二、2-2324148-9配套型号

三、2-2324148-9适用领域

泰科2-2324148-9连接器凭借其高防护性、稳定信号传输能力及灵活安装设计，适用于以下专业领域：

1. 工业自动化与控制系统

水蓝色壳体结合IP67密封防护（耐受-40℃至105℃工业级温度），有效抵御设备振动、油污及粉尘侵蚀。90°出线角度的自由悬挂安装适配复杂布线场景，支持传感器与控制单元的稳定信号传输（2mm间距屏蔽设计确保抗干扰性）。

2. 汽车电子与车载设备

键控代码Z与精密端子对接机制（0.6mm插针直径）杜绝误插风险，适用于ECU控制模块和车载线束连接。屏蔽结构保障关键信号在电磁干扰环境下的完整性，宽温域设计满足-40℃极端工况需求。

3. 户外能源与严苛环境设备

IP67防护等级有效阻隔雨水、沙尘侵入，水蓝色外壳在户外场景中实现快速识别。自由悬挂式电缆安装简化太阳能控制器、风力发电机组等设备的紧凑空间布线，高低温耐受性保障野外长期稳定性。

4. 精密仪器与医疗设备内部布线

4位单行布局（2mm间距）优化空间利用率，屏蔽设计降低精密仪器信号干扰风险。IP67防护特性适配医疗设备内部连接需求，规避液体渗透导致的电路故障。

5. 通信及数据传输系统

电缆安装（线对线）方式灵活部署基站、路由器内部连接，2mm中心距平衡连接密度与信号隔离需求。屏蔽层设计确保高频数据传输完整性，宽温域支持电信设备不间断运行。

该连接器通过键控防误插、IP67密封防护及工业级温度耐受性，在振动、多尘、温变等复杂场景中提供高可靠性连接，水蓝色壳体进一步强化工业设备的快速定位与维护效率。

四、2-2324148-9常见问题与解决方案

泰科2-2324148-9连接器常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂安装方式缺乏固定支撑点，在振动或外力作用下易出现连接器松动或脱落，影响信号传输稳定性。

方案：添加应力消除附件（如卡扣或绑带），确保电缆受力均匀分布，并增加辅助支撑结构以分散应力，避免长期使用后移位。

2. 密封防护性欠佳

问题：密封设计依赖正确安装和维护，若密封面未完全贴合或暴露在高湿度环境（工作温度上限105°C），可能导致污染物（如水分或尘埃）渗入，影响IP防护性能。

方案：定期清洁密封接口，采用硅胶密封圈加强防水性，并控制安装环境湿度（建议≤80%RH），以维持长期密封完整性。

3. 端子接触性能下降

问题：母端子端接过程中压接不当或端子氧化，造成接触电阻异常，影响信号传输可靠性（尤其信号应用场景）。

方案：严格按照压接高度公差（±0.2~0.5mm）操作，使用专用清洁工具去除氧化层，并适时更换损坏端子，确保端子接触面光滑平整。

4. 外壳环境耐受性问题

问题：外壳在高温（>105°C工作极限）或化学腐蚀性环境中可能出现变形或老化，降低结构强度和耐用性。

方案：避免接触强酸/碱物质，高温工况下实施散热管理或选用耐高温材料替代，定期检查外壳物理完整性并进行防护涂层处理。

5. 键控对准偏差

问题：键控代码Z需与公端精确匹配，若安装未对齐或操作失误，导致连接不稳定或插拔困难，影响整体性能。

方案：安装前核对两端键控代码及端子排列顺序，使用专用对准工具辅助定位，确保90°出线角度下精确对接，提升连接效率。
