泰科TE2326910-6线到线母端子护套800V同轴连接器现货

泰科2326910-6是一款单针位线到线母端子护套连接器，采用压接端接方法，适用于800V高电压架构，最大端子电流为1A。设计支持180°出线角度的同轴电缆自由悬挂安装，壳体为坚果褐色，键控代码F保障连接准确性。其工作温度范围宽泛（-40°C至125°C），具备抗恶劣环境性能，虽无密封或位置锁定功能，但凭借紧凑结构及高可靠性，适用于工业自动化、信号传输等场景，体现TE泰科产品的高效耐用特性。

一、2326910-6中文手册

分类	详情

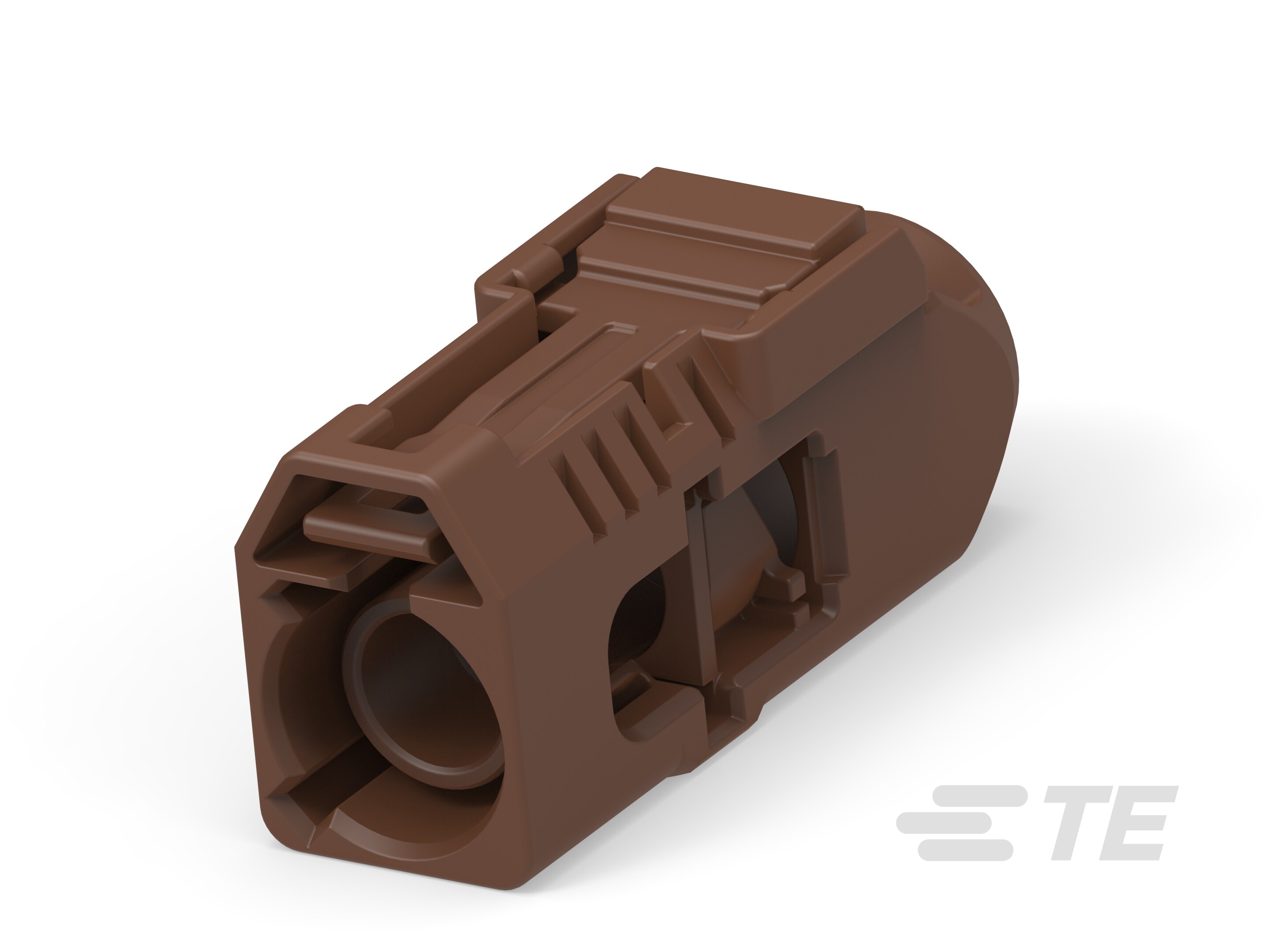

产品图
产品型号	2326910-6
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	F
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	坚果褐色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2326910-6现货
原厂手册	2326910-6数据手册.PDF

二、2326910-6配套型号

三、2326910-6适用领域

泰科2326910-6连接器凭借其宽温度范围、精准键控机制及同轴电缆适配性，广泛应用于以下领域：

1. 工业自动化与设备控制：工作温度范围（-40°C至125°C）适应工厂高振动、温度波动环境，自由悬挂安装方式支持紧凑电缆布局，确保传感器与控制系统在非密封区域的稳定连接。

2. 汽车电子系统：键控代码F实现端子精准对准，预防误插风险，800V电压架构适配车载ECU及线束接口，保障高压电子模块的连接可靠性与行车安全。

3. 能源设备内部应用：坚果褐色外壳在户外或工业场景中提升设备辨识度，宽温性能兼容太阳能逆变器或风力发电机组内部组件，支持非密封环境下的耐用连接。

4. 医疗仪器内部布线：-40°C至125°C工作温度确保医疗设备在消毒或温度变化下的稳定性，自由悬挂设计简化维护流程，适用于监测仪器等内部信号传输需求。

5. 通信与数据设备：线到线同轴电缆端接适配高频信号传输，单行1位布局（180°出线角度）优化空间利用率，支持路由器、基站等设备在低干扰环境中的高效数据连接。

该连接器通过键控对位与压接端子设计，实现高压环境下的长期稳定运行，坚果褐色壳体进一步增强工业应用中的快速识别能力。

四、2326910-6常见问题与解决方案

针对泰科2326910-6连接器（母端子护套，单孔位，线缆安装）的常见应用问题及解决方案如下，严格依据产品特性和行业实践整理：

1. 安装稳定性不足

问题：自由悬挂式安装缺乏固定支撑点，外力拉扯或设备振动易导致连接器位移。

方案：增设应力消除结构（如线缆卡扣或绑带），确保受力点分散至线束而非连接器本体；在振动环境中加装支架辅助固定。

2. 环境防护风险

问题：非密封设计在潮湿或多尘环境中可能引发内部污染，长期暴露导致接触异常。

方案：控制部署环境湿度（≤80%RH）；定期清理端子区域，高温工况（＞100°C）优先选用金属外壳替代型号。

3. 端子压接失效

问题：1A小电流端子压接高度偏差（超出±0.2~0.5mm公差）或氧化层增大会显著升高接触电阻。

方案：采用校准后的压接工具作业；使用接触点专用清洁剂去除氧化层；每500次插拔后检测端子状态并更换异常件。

4. 外壳结构损伤

问题：尼龙壳体在腐蚀性介质（酸/碱）或持续性125°C高温下易发生形变或脆化。

方案：规避化学腐蚀环境；定期进行壳体完整性目视检查（建议季度/次）；超过100°C工况替换为耐高温材料型号。

5. 键控对位偏差

问题："F"型键控代码未与公端完全匹配时，导致插接偏移或端子受力不均。

方案：插接前双重验证键槽代码一致性；使用导向柱或定位夹具辅助对准，确保端子无侧向应力插合。
