TE 2326910-8线到线母端子护套800V同轴现货

泰科2326910-8是一款紫色母端子护套型线对线连接器，采用单行单孔（1位）设计，支持800V电压架构及最大1A电流。其出线角度为180°，适用于同轴电缆压接端接。该连接器为自由悬挂式电缆安装，不具备密封性和连接器位置锁定功能。工作温度范围为-40℃至125℃（-40℉至257℉），满足工业环境的高低温需求。壳体配备H型键控代码以确保正确配对，适用于非屏蔽场合的信号传输应用。

一、2326910-8中文手册

分类	详情

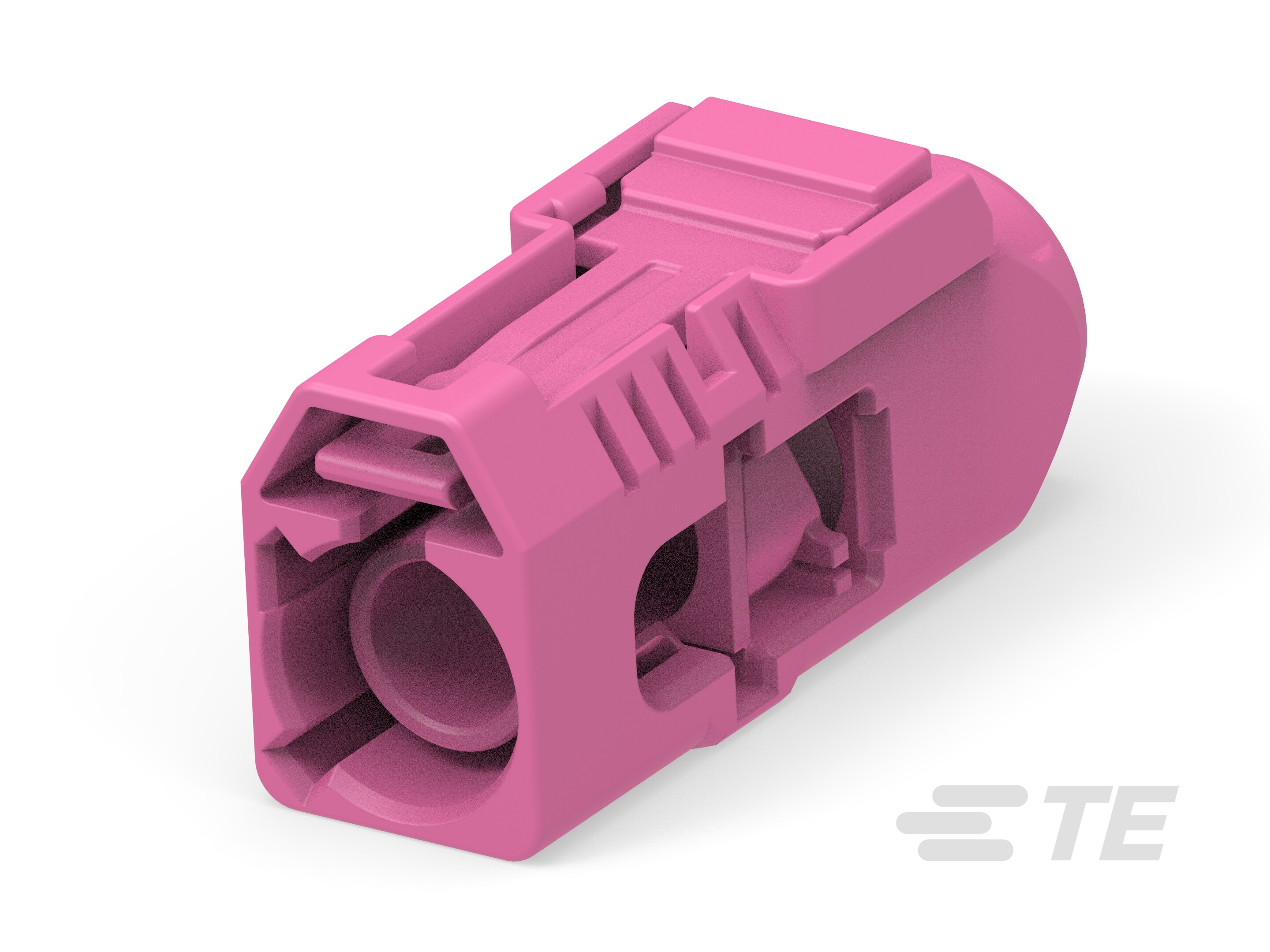

产品图
产品型号	2326910-8
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	H
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	紫色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2326910-8现货
原厂手册	2326910-8数据手册.PDF

二、2326910-8配套型号

三、2326910-8适用领域

泰科2326910-8连接器适用领域：

1. 高压工业设备监测系统：

800V额定电压架构与-40℃至125℃宽温域工作能力（支持-40 – 125°C），适配工业动力电池测试设备、高压传感器信号传输等场景，耐受电驱系统的高电压波动及车间温变环境。

2. 精密仪器内部布线：

1位单行布局（180°出线角度）配合同轴电缆压接端接，确保信号传输路径的精确对准，适用于示波器、实验室仪表等设备的紧凑空间布线，减少高频信号衰减风险。

3. 车载高压诊断接口：

紫色壳体配合键控代码H机制，防止高压检测端口误插，支持电动车电池管理系统（BMS）的诊断接口连接，保障1A电流级信号在震动环境下的稳定传输。

4. 特种设备线缆管理：

自由悬挂安装（电缆安装方式）简化狭小空间的布线复杂度，同轴电缆适配性优化射频信号传输，适用于安防设备内部模块间的高密度线缆衔接。

5. 高温环境控制单元：

125°C极限工作温度与尼龙壳体材质，耐受引擎舱周边控制单元的热负荷，适用于工程机械的线控模块连接，确保热冲击下的机械耐久性。

--

该连接器通过180°出线角度优化空间利用率，键控代码设计杜绝误插风险，宽温域与高电压支持能力为工业高压、车载诊断及精密仪器场景提供可靠连接，紫色壳体增强设备内部接口的快速辨识性。

四、2326910-8常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂式安装缺乏机械固定点，振动或外力易导致连接器位移。

方案：加装应力消除卡扣或绑带固定电缆路径，优化线束布局分散外部应力，避免单点受力。

2. 外壳防护性能局限

问题：非密封设计（无IP防护）且尼龙外壳耐腐蚀性有限，潮湿或化学环境易加速老化。

方案：规避强酸/碱环境，高温工况（>110℃）改用金属外壳型号，定期检查表面龟裂或变形。

3. 端子压接失效

问题：1A微电流传输下母端子压接高度偏差（超±0.2mm）或氧化，导致接触电阻升高。

方案：严格按公差标准使用认证压接工具，定期用接触点清洁剂维护端子，超差立即更换。

4. 温度耐受风险

问题：尼龙6/6外壳在125℃临界温度可能软化变形，长期热循环降低结构强度。

方案：工作温度控制在-40℃至110℃安全区间，散热不良场景增设隔热层或强制风冷。

5. 键控对准偏差

问题：键控代码"H"单一化设计，误插兼容键位（如代码B）导致端子机械损伤。

方案：预装时用放大镜核对键槽标识，采用导向柱辅助对接，禁止强行匹配非标插头。
