泰科TE 1-2326910-1母端子护套同轴800V压接180°现货

泰科1-2326910-1连接器是一款单端口（1行1位）母端子护套，专为电缆对电缆连接设计。其采用180°出线结构的电缆安装方式（自由悬挂），壳体为胭脂红色，绝缘材质为尼龙。该连接器支持800V标称电压架构，额定电流最大1A，适用于同轴电缆的压接端接。工作温度范围宽达-40°C至125°C，具备较好的耐温性能，但不具备密封性、连接器位置保证及屏蔽功能。主要应用于3C数码等领域的高压信号传输场景。

一、1-2326910-1中文手册

分类	详情

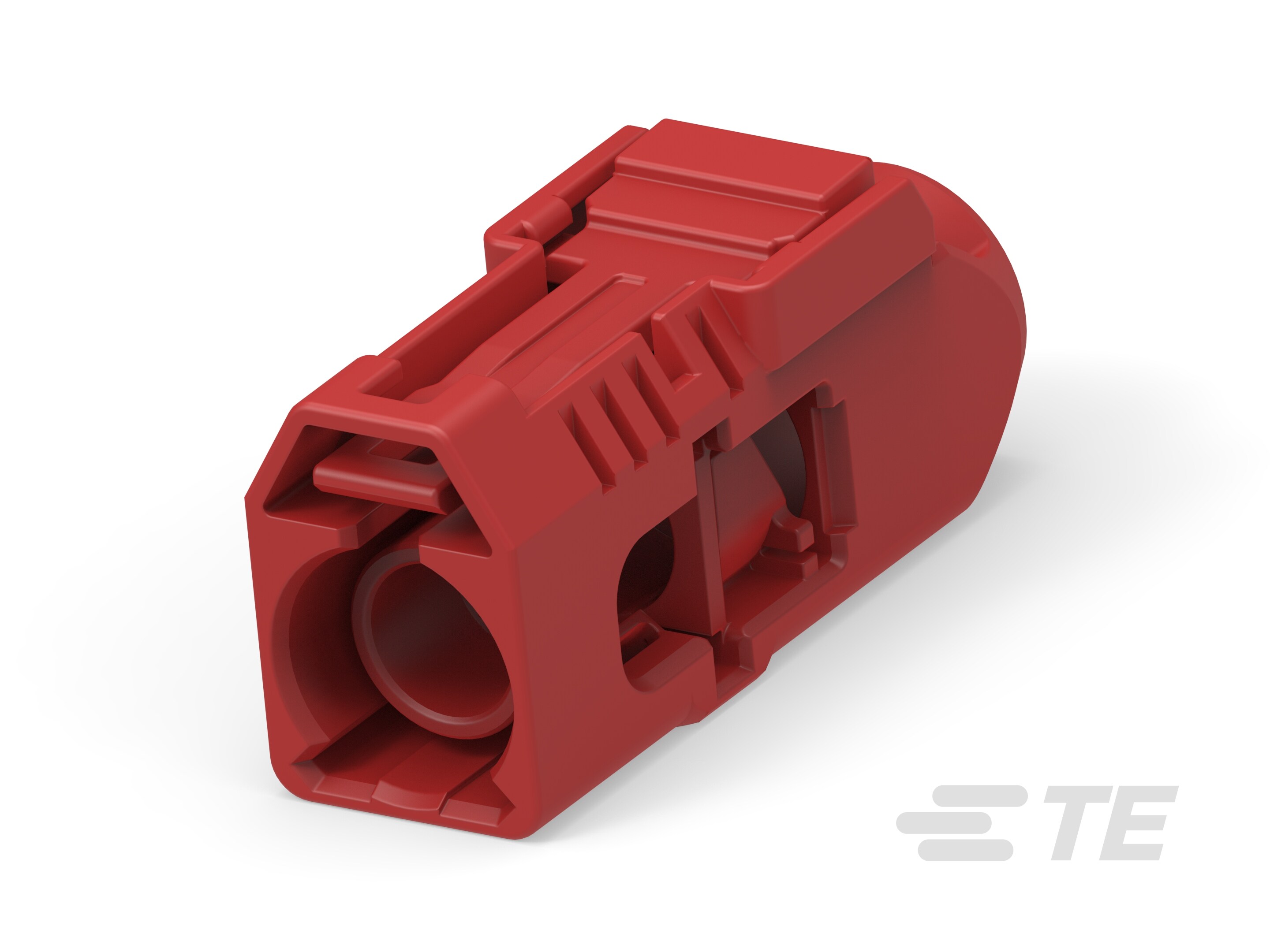

产品图
产品型号	1-2326910-1
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	L
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	胭脂红
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1-2326910-1现货
原厂手册	1-2326910-1数据手册.PDF

二、1-2326910-1配套型号

配套型号	产品图
1-2326910-0
更多配套型号查询	1-2326910-1配套型号大全

三、1-2326910-1适用领域

1. 高电压电气设备：800V耐压架构适配工业电源模块、新能源控制单元等高压场景，支持同轴线缆传输，确保电力系统在-40℃至125℃宽温域内的稳定连接。

2. 紧凑型电子设备内部布线：单排1位180°出线设计优化空间利用率，自由悬挂安装方式适配服务器、3C数码产品（如微型传感器模块）的狭小布局，胭脂红色外壳便于设备内部快速检修识别。

3. 高温工况控制系统：125℃极限工作温度满足汽车引擎舱ECU、工业电机控制器等需耐受热辐射场景，压接线端确保高振动环境下的机械稳定性。

4. 高频信号传输系统：同轴线缆兼容性支持路由器、交换机等通信设备的高频信号传输，端子护套结构保障信号完整性，降低高速数据链路干扰风险。

该连接器以高压兼容性、宽温域适应能力及紧凑出线设计，在高温、高密度电子系统中实现可靠电气连接，胭脂红色壳体显著提升工业场景的维护辨识效率。

四、1-2326910-1常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装缺乏固定点支持，设备振动或外力干扰容易导致连接器位移或电缆松脱。

方案：添加应力消除附件（如卡扣或绑带）以固定电缆安装位置，确保受力均匀分布；建议增设支撑结构（如固定支架）分散机械应力，并定期检查电缆紧固状态。

2. 密封性不足

问题：可密封性为否的设计在环境湿度较高（>80%RH）或多污染物条件下易渗入湿气或微粒，影响连接器内部电气性能。

方案：避免暴露于高湿或腐蚀性环境；使用外部防护措施（如防水套管或环境控制设备）隔离污染物，保持环境湿度≤80%RH，并定期清洁接口区域。

3. 端子接触不良

问题：压接端接操作不当（如偏离公差范围）或端子氧化可能导致接触电阻升高，引发信号不稳定或连接失效。

方案：严格控制压接高度公差在±0.2~0.5mm范围内操作；采用专用清洁工具移除端子氧化层，必要时更换新端子以确保低电阻连接。

4. 外壳变形或腐蚀

问题：尼龙材质外壳在高温环境（>125°C）或接触腐蚀性液体（如强酸/碱）时易发生变形或材料降解。

方案：限制在额定温度范围（-40°C至125°C）内使用；若应用场景涉及高温或化学暴露，更换为金属外壳兼容型号；实施定期外壳完整性检测。

5. 键控错位或对准偏差

问题：键控代码L未与公端精确匹配时，安装错误可能导致连接不稳定、端子损坏或机械松动。

方案：安装前核对键控代码（L）与公端配置；使用对准辅助工具（如导引销）定位连接器，确保端子排列无误并实现精准对接。
