连接器外导体内径详解：定义、测量与应用指南
接器外导体内径是指外部导体管状结构的内部直径尺寸，常见于同轴连接器和屏蔽型连接器，你在拆解高频连接器时是否注意过那个包裹在中心针外的金属套管?它的内部直径?也就是咱们今天要聊的外导体内径，看似是个简单的尺寸参数却直接决定了信号传输的质量，接插世界网通过结构解析、测量方法和选型建议，帮助工程师准确理解外导体内径的定义及其在高速高频场景中的关键作用。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
一、外导体内径的准确定义与结构定位
所谓外导体内径，指的是连接器外部导体(通常为金属屏蔽壳)内侧壁之间的直径尺寸。
在同轴连接器中，它特指外部导体管状结构的内部空间直径：
结构位置：想象一下同轴电缆的横截面，从外到内依次是外部导体(屏蔽层)、绝缘介质和中心导体，外导体内径就是屏蔽层内侧的直径尺寸，它和中心导体外径之间的空间填充着绝缘材料。

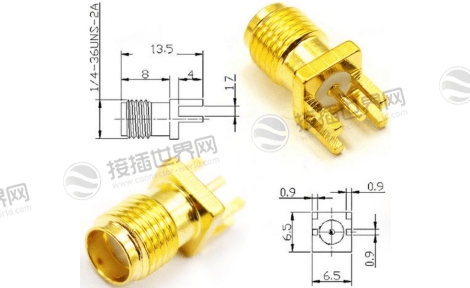

典型示例：比如SMA连接器的外导体内径通常控制在4.1mm左右，这个尺寸和绝缘层厚度共同决定了连接器的特性阻抗保持在50Ω。
这里要注意区分两组概念：
外 vs 内导体：外导体是屏蔽结构，内径指其内部空间尺寸;内导体是信号传输核心，二者通过绝缘介质隔离。
内径 vs 外径：外导体内径是屏蔽层内侧直径，而外导体外径是整个连接器外壳的外部尺寸，二者通常相差1-2mm(取决于壳体厚度)。
二、为什么外导体内径如此重要?
这个看似不起眼的尺寸参数，实际上在三个关键方面发挥着重要作用：
1. 阻抗匹配的核心要素
在高频信号传输中，特性阻抗必须保持恒定以避免反射损耗。外导体内径(D)与中心导体直径(d)的比值D/d，直接决定了同轴结构的特性阻抗。
举个例子，当比值约为2.3时，阻抗接近50Ω——这也是为什么不同厂商的同轴连接器，尽管具体尺寸略有差异，但D/d比值都严格控制在固定范围内。
2. 电磁屏蔽效果的决定因素
外导体本质上是信号的“屏蔽罩”，其内径尺寸与结构完整性直接影响屏蔽效能：
内径过小会导致绝缘层过薄，可能引起局部击穿;
内径过大会形成电磁泄漏缝隙，特别是在GHz级以上频段，哪怕0.1mm的偏差也可能使屏蔽效果下降10dB。
3. 机械兼容性与插拔寿命
公母配接：公连接器的外导体要能顺利插入母连接器的外导体内径中，且保持足够的接触压力。

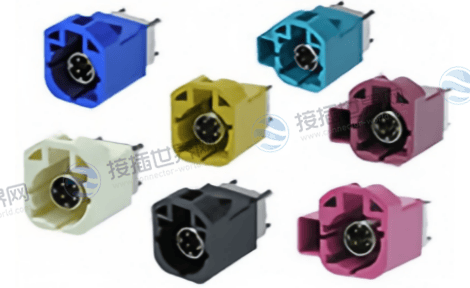

例如，FAKRA连接器的外导体内径公差严格控制在±0.03mm以内，确保汽车振动环境下仍保持稳定连接。
线缆衔接：当连接器与同轴线缆压接时，线缆屏蔽层的外径必须与外导体内径精密匹配，才能实现360°全周屏蔽。
三、如何准确测量外导体内径
掌握正确的测量方法，是确保连接器质量的必要技能：
推荐工具：

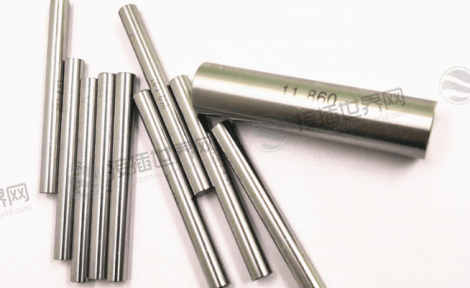

针规/塞规：首选测量工具，通过不同直径的精密针棒尝试插入，确定内径范围(如1.02mm针规能入，1.03mm不入，则内径约为1.02-1.03mm)。

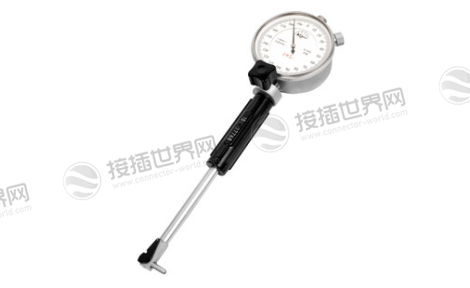

内径千分表：适用于精度要求极高的场景，分辨率可达0.001mm。

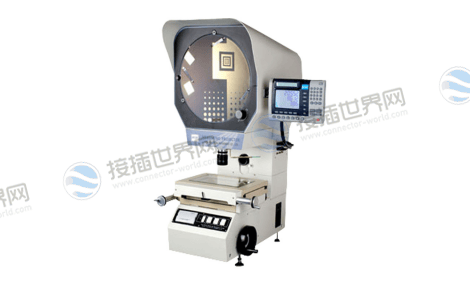

光学投影仪：对批量产品进行快速检测，特别是观察内壁是否有毛刺或变形。
实操要点：
1. 测量前清洁内壁，避免油污或碎屑影响读数。
2. 在连接器轴向选择上、中、下三个位置测量，检查内径是否均匀。
3. 对于非圆形内径(如某些键槽结构)，需分别测量长轴和短轴尺寸。
常见问题：
椭圆变形：多次插拔后外导体可能变成椭圆形，导致高频性能下降。
内壁划伤：粗糙的插拔操作会刮伤内壁镀层，增加接触电阻。
四、不同场景下的外导体内径选型建议
根据应用需求，外导体内径的选择也各有侧重：
| 应用场景 | 典型内径范围 | 考量重点 |
|---|---|---|
| 高速数字信号(如USB4、PCIe) | 2 - 4mm | 阻抗一致性(通常85 - 90Ω差分阻抗) |
| 射频微波(如5G基站) | 3 - 7mm(依频率而定) | 驻波比<1.5，低损耗 |
| 汽车FAKRA | 4.1 - 5.2mm | 振动环境下的机械稳定性 |
| 工业以太网 | 3.5 - 4.5mm | 电磁兼容性(EMC)等级 |
选型陷阱提醒：
误区一：“只认品牌不看尺寸”——不同系列的连接器外导体内径可能不同，混用会导致阻抗不连续。
误区二：“过度追求高精度”——普通消费电子应用，内径公差±0.05mm通常足够，不必盲目追求±0.01mm而增加成本。
五、实际应用案例解析

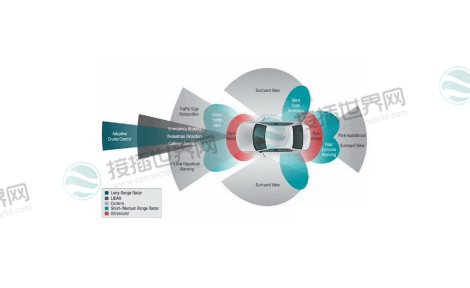

案例一：毫米波雷达连接器选型
某77GHz车载雷达项目初期，因选用标准SMA连接器(外导体内径4.1mm)导致信号完整性差。分析发现，在60GHz以上频段，该内径尺寸无法维持稳定阻抗，更换为2.9mm外导体内径的K连接器后，插损改善3.2dB，满足车规要求。
案例二：高速背板连接器优化
为提升25Gbps背板连接性能，对HSD系列连接器的外导体内径从1.8mm调整为1.75mm，同时优化绝缘材料介电常数，使阻抗从78Ω精确匹配至85Ω，眼图质量提升25%。
在高速连接器设计中，外导体内径是一个必须“斤斤计较”的核心参数，它远不止一个尺寸而是特征阻抗和信号回流路径的物理主宰。
【给工程师的实践建议】
下次进行信号完整性(SI)问题排查时，请将它列入首要检查项。许多棘手的干扰与损耗，根源恰恰在于那个被忽视的内径公差。
面对5G、汽车电子与高速计算的严苛需求，这个曾被忽略的细节，正成为区分普通设计与卓越设计的分水岭。
