网线线序及颜色全解析 从标准到实操的完整指南

作者:zhuqi来源:接插世界网浏览量:31时间:2025-10-17 11:24:19

网线线序及颜色是网络布线的基础,遵循T568A和T568B两种国际标准,T568A线序为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕,而T568B线序为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕,正确排列线序能减少信号干扰,确保网络稳定,接插世界网详解标准选择、制作步骤及常见问题处理,帮你避开那些常见的坑。

注:部分内容由AI辅助生成且经过人工审核,仅供参考。

网线线序及颜色全解析 从标准到实操的完整指南

一、网线线序的两种国际标准

网线线序遵循国际通用的T568A和T568B标准,两者核心区别在于橙、绿两对线的位置交换。

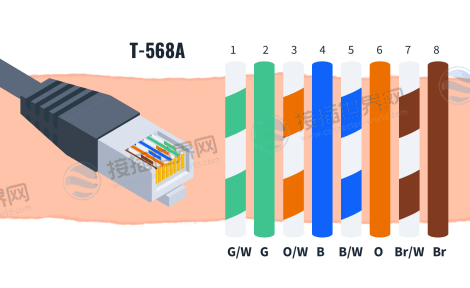

T568A标准

T568A

线序顺序(从左到右):白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

适用场景:早期网络布线、政府专网或电磁环境复杂的场所(如医院、科研机构),通过巧妙的线序设计降低信号干扰。

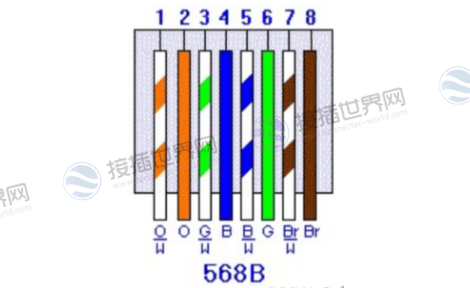

T568B标准

T568B

线序顺序(从左到右):白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

适用场景:现代网络的主流选择,兼容大多数路由器、交换机等设备,尤其适用于家庭和办公网络。

选择建议:实际布线中,优先选择T568B标准,因其普及度高且与设备兼容性更好。若已有线路采用T568A,需保持同一局域网内标准统一,避免混用。

二、网线颜色与线序的功能解析

网线中的8根颜色线并非随意排列,每对双绞线承担着抗干扰的职责:

橙对与绿对(白橙、橙、白绿、绿):负责数据传输。在百兆网络中,仅使用1、2、3、6四根线(即白橙、橙、白绿、绿),其中1、2用于发送数据,3、6用于接收数据。

蓝对与棕对(蓝、白蓝、白棕、棕):在百兆网络中为保留线,千兆及以上网络中会全部参与传输。

双绞设计的意义:每对线相互缠绕,能抵消电磁干扰。例如,橙对(白橙-橙)和绿对(白绿-绿)的交叉排列,可减少相邻线对间的串扰。

三、直通线与交叉线的应用场景

根据设备连接需求,网线分为直通线和交叉线,区别在于两端线序是否一致:

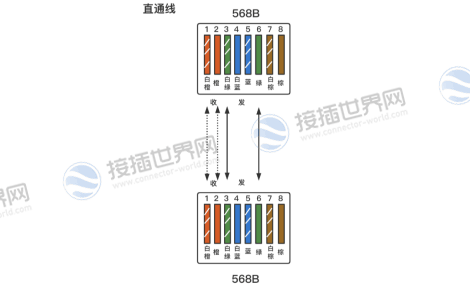

直通线

直通线

线序:两端同为T568A或同为T568B(推荐T568B)。

用途:连接不同类型设备,如电脑→路由器、路由器→交换机。

原理:设备网卡自动适配信号方向,无需调整线序。

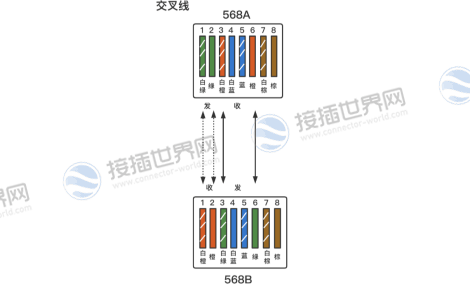

交叉线

交叉线

线序:一端T568A,另一端T568B。

用途:连接同类型设备,如电脑→电脑、交换机→交换机。

注意:现代设备大多支持自动翻转功能,交叉线使用场景减少,但老旧设备仍需使用。

四、网线制作步骤详解

制作一个合格的网线水晶头,需遵循以下步骤:

1. 工具准备

网线钳(含剥线、剪线、压线功能)、RJ45水晶头、测线仪。

建议选择镀金触点的水晶头,提升导电性和耐用性。

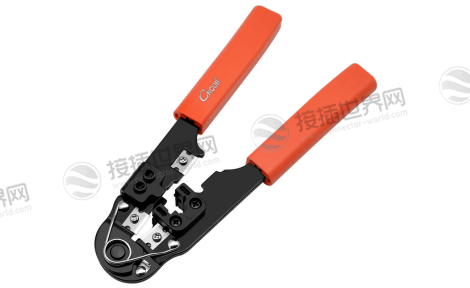

网线钳

2. 剥线与理线

在网线端头2–3厘米处用网线钳剥除外皮,避免损伤内部线芯。

将四对双绞线分开,按选定标准(如T568B)排列颜色顺序,确保线芯平整。

3. 剪齐与插入

将线芯剪至约1.5厘米长度,保证切口平齐。

水晶头金属面朝上,将线序插入插槽,所有线芯需顶到顶部,外皮进入水晶头约0.5厘米。

4. 压接与测试

用网线钳压紧水晶头,听到"咔哒"声表示金属片已刺破线芯。

使用测线仪检测:直通线指示灯应按1–8顺序亮起;交叉线则1-3、2-6对应亮起。

五、常见问题与解决方案

网速不达标

原因:百兆网络仅需4根线,但千兆网络需8根全通。

解决:用测线仪检查所有线芯连通性,重新压接故障线路。

信号干扰大

原因:双绞线解开过长(超过1.5厘米)或与电源线并行。

解决:保留双绞结构至水晶头入口,网线与电源线间距保持30厘米以上。

水晶头松动

原因:外皮未压入水晶头,导致线芯易断裂。

解决:压接时确保外皮进入水晶头约0.5厘米,增强固定。

六、实战技巧与行业趋势

万兆网络需求

必须使用Cat6A以上网线,且严格遵循线序标准,任意线序错误可能导致降速至1Gbps。

屏蔽线选择

机房或工业环境建议用屏蔽网线,防止电磁干扰。

未来趋势

智能工具普及(如AI排序卡槽、激光压线钳),提升制作精度。

压接一个合格的网线水晶头,是网络调试的必备技能。其核心在于三点:

选对标准:统一采用T568A或T568B,国内普遍用后者。

理直线序:按标准颜色排齐八根线,并剪齐线头。

压紧到位:确保水晶头金属片完全压穿线皮,与线芯可靠接触。

记住这条原则:设备与交换机用直通线,同类设备早期用交叉线(现代设备大多支持自动翻转)。 养成“遇事不慌,先查网线”的习惯,能帮你解决大半网络疑难杂症。
